Тсс-с-с-с-с!

Використання глушника (він же silencer, suppressor, саундмодератор, прилад зниження рівня звуку пострілу, прилад безшумної безполум'яної стрільби, «фільтр», «тиша», «модер», «банка» і т. д.) — це частина стрілецької культури, про нібито повну відсутність якої у нас так часто говорять противники зброї.

Різні вимоги

Спортсменам і стрільцям-любителям глушник допоможе зберегти власний слух і менше турбувати населення, яке проживає неподалік від стрільбища, мисливцям — не турбувати тварин в середовищі їх проживання. Військові оцінять можливість сховати від супротивника дульний спалах і «розмазати» звук, ускладнивши виявлення «на слух». Спецназ, що працює в приміщеннях, зможе чути, що відбувається в будівлі і координувати свою діяльність за допомогою голосу і радіозв'язку. Ідеальний глушник не змінює, не погіршує габарити і масу зброї, її баланс, а також купчастість. Він не потребує обслуговування, володіє практично нескінченним ресурсом (як в стрілецькій сесії, так і загальним). Повністю прибирає звук пострілу, підкидання, віддачу, дульне полум'я, не впливає на баланс газової системи — і при цьому безкоштовний. На жаль, ідеального глушника не існує, і будь-яка модель — це спроба виробника знайти такий баланс між взаємовиключними вимогами, який буде цікавий споживачеві.

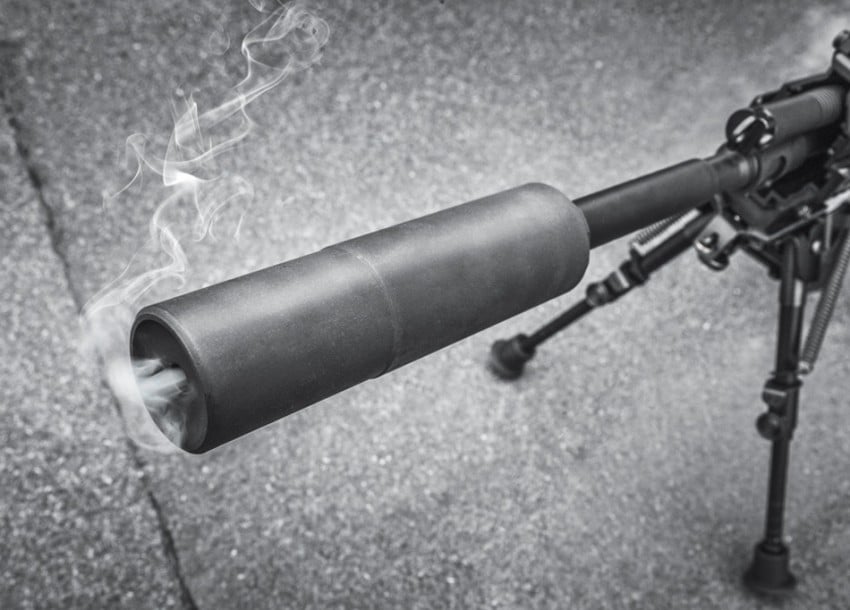

Незалежно від призначення, в глушниках цінують компактність, низьку масу і ефективність

Вимоги у всіх стрільців різні: одному потрібен максимально ефективний глушник для одного-двох неспішних пострілів, габарити не мають значення; іншому — компактний, але для довгої стрільби чергами. Третій стріляє навмання. Четвертим для роботи в приміщеннях потрібен глушник, який не надто збільшує довжину зброї. П'ятому користувачеві, можливо, важливо тільки прибрати дульний спалах, а приглушення звуку — лише приємний бонус. Тому в світі існує безліч різноманітних моделей глушників, порівнювати які досить складно. Але можна вивести визначення ідеально поганого продукту: він величезний, важкий, нескінченно дорогий і робить постріл гучнішим, а спалах — яскравішим.

Шум: чуємо і вимірюємо

Шум пострілу складається з хлопка порохових газів і звуків, що створюються кулею і зіткненням частин зброї. За допомогою глушника ми можемо вплинути на шум, створений пороховими газами, які вириваються зі ствола. Для опису сили звуку в діапазоні, який сприймається вухом, використовується спеціальна вимірювальна шкала. Рівень звукового тиску за цією шкалою виражається в децибелах (дБ). Децибел — це безрозмірна одиниця, заснована на десятковому логарифмі. На відміну від абсолютних одиниць вимірювання типу кілограмів, метрів і літрів, децибел — відносна одиниця і виражає відношення однієї величини до іншої того ж типу. Нас цікавить порівняння рівнів звукового тиску; збільшення рівня на 10 дБ означає, що звуковий тиск зріс в 10 разів, на 20 дБ — в 10х10, тобто 100 разів, на 30 дБ — відповідно у 1000 разів. Використання шкали децибел при вказівці гучності звуку засноване на порівнянні інтенсивності звукового коливання довільного спектрального складу з інтенсивністю гармонійного звукового коливання, яке має амплітуду звукового тиску, що дорівнює 20 мкПа, і наближено до відповідного порогу сприйняття звуку. Вимір рівня звукового тиску здійснюється імпульсним вимірником, який показує піковий рівень звукового тиску, і аналізатором спектру частот, який показує розподіл інтенсивності різних частот в часі. Крім того, рівень звукового тиску залежить від розташування точки вимірювання відносно ствола тестової зброї.

Глушник: від і до

Так виглядає звук пострілу з глушником на аналізаторі спектру частот.

Розглянемо різні характеристики глушника.

1. Зміщення СТП і вплив на купчастість. Будь-який вантаж на стволі впливає на його коливання при пострілі. Тому зміщення СТП (середньої точки попадання) у цьому випадку неминуче — це аксіома. Величина і напрям цього зміщення індивідуальні для кожного стрілецького комплексу. Купчастість при установці глушника може змінюватися в ту або іншу сторону. Більше того: глушник, який на одній гвинтівці збільшив купчастість, на інший може її зменшити. Глушники, що мають у своєму пристрої обтюратор (гумова шайба, крізь яку проходить куля; служить для збільшення часу впливу газів на автоматику), зазвичай вкрай негативно впливають на купчастість стрілецького комплексу.

2. Швидкість кулі і швидкість звуку. Зазвичай глушник не впливає на швидкість кулі — або може, всупереч поширеній думці, дещо її збільшити. Прилад обтюраторного типу (наприклад, ПБС-1) дійсно зменшує швидкість кулі за рахунок витрат її енергії на подолання обтюратора. Куля, що летить зі швидкістю, що перевищує швидкість звуку, сама створює досить гучну ударну хвилю. Наприклад, кулі патронів «тридцятих» калібрів, в залежності від швидкості і форми, в польоті створюють звук гучністю 80-90 дБ. Тому домогтися глушіння звуку «як у кіно» можна тільки при використанні кулі, що має швидкість менше швидкості звуку. Бажано, щоб швидкість кулі в цьому випадку становила 0,7-0,8 Маха (число Маха — це швидкість поширення звуку в повітрі, яка залежить від температури, вологості і тиску; при нормальних умовах округлено приймається за 330 м/с). 3. Габарити: довжина, діаметр, об'єм глушника. Існує думка, що об'єм глушника розраховують, виходячи з обсягу порохових газів, яких кожен грам пороху нібито утворює близько літра. Насправді це не так. Газотвірна здатність більшості порохів знаходиться в діапазоні 500-800 см3/г. Але гази виконують роботу, штовхаючи кулю — і при цьому втрачають енергію, охолоджуються і знижують свій тиск і об'єм. Тому фактичний об'єм глушника зазвичай визначають, виходячи з прийнятності його габаритів.

4. Форм-фактор і взаємодія з прицільними пристосуваннями. Глушник — все-таки чужорідний пристрій на зброї. Тому його намагаються зробити якомога компактнішим і щоб менше заважав: зменшують виступання за дульний зріз, розташовують частину глушника (зазвичай частина камери попереднього розширення, КПР) до дульного зрізу ствола, ближче до казенної частини, а також намагаються, щоб глушник не перекривав прицільну лінію. Звичайно, ці заходи збільшують вартість виробу та/або знижують його ефективність. Наприклад, глушник діаметром 50 мм робить неможливим використання підствольного гранатомета на автоматі Калашникова; більшість пістолетів з глушниками не поміщаються в стандартну кобуру і т. д. Винятком є комплекси, які з самого початку містять в своєму складі інтегрований глушник. Наприклад, пістолети-кулемети Heckler&Koch MP5 версій SD або радянська гвинтівка ВСС мають отвори у стволі, через які гази витікають в глушник, розташований навколо ствола.

Розподіл рівнів звукового тиску — постріл без глушника

5. Матеріали, ресурс. Всередині глушника осідають продукти згоряння пороху і капсульного складу. Найчастіше вони, особливо при взаємодії з атмосферною вологою, утворюють досить агресивні сполуки, що руйнують метал. Струмінь гарячих газів, потрапляючи всередину корпусу приладу, надає температурний вплив. Крім того, на глушник впливає тиск порохових газів, який прагне зірвати його зі ствола, зруйнувати корпус і перегородки. Самими міцними і «довготривалими» зазвичай є вироби з нержавіючої сталі. Чим вищий вміст у ній хрому — тим більше вона корозіо—. і термостійка. Додавання до складу сталі нікелю і забезпечує стабільність розмірів виробу при нагріванні. Але обробляти таку сталь важко, до того ж будь-яка сталь має відносно високу щільність — отже, глушник зазвичай виходить не дуже легким. Титанові глушники трохи поступаються по міцності сталевим, але вони істотно легші. Цей матеріал теж нелегко обробляється, однак має хорошу хімічну стійкість. Частково в силу складності обробки і вартості матеріалу, частково в силу традиції такі глушники мають досить високу ціну.

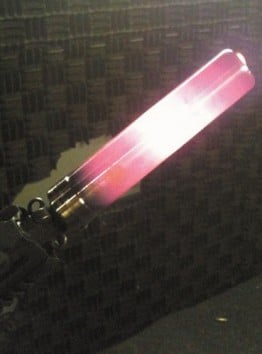

 При інтенсивній стрільбі глушник може розжаритися практично до червоного

Сплави на основі алюмінію ллють, штампують, обробляють різанням. Вироби з них виходять легкими, але менш міцними, ніж сталеві. Стійкість різних марок алюмінієвих сплавів до впливу продуктів пострілу варіюється в широких межах — однак, як правило, вона не надто висока. В результаті ресурс таких глушників складає від декількох сотень до приблизно тисячі пострілів. Глушники з пластиковими елементами зазвичай використовують високотехнологічні полімери — наприклад, кевлар і вуглеволокно (карбон). Вироби виходять дуже легкими, при цьому зазвичай з пластика виготовляється тільки корпус. Такі глушники критичні до нагрівання і перевищення тиску, а також недешеві. Вуглецева («іржавіюча») сталь — не найгірший матеріал. При належному і своєчасному догляді глушник з неї витримає до декількох тисяч пострілів.

6. Дульне полум'я. Майже всі моделі глушників істотно зменшують або повністю усувають дульне полум'я. Це відбувається через те, що розпечені порохові гази, які в звичайних умовах догорають за межами ствола, в глушнику остигають і втрачають свою енергію. Низькоякісні порохи, крім дульного спалаху, створюють ще й численні іскри. Крупинки пороху, швидкість горіння яких менша, ніж у основного заряду (або вони були значно крупніші інших, або загорілися пізніше), вилітають зі ствола і продовжують горіння. Глушник здатний затримати частину їх, але повністю подолати не в змозі. Особливо подібним грішать патрони калібру 7,62х39 російського виробництва.

7. Вплив на баланс газової системи. Корпус глушника діє як пневмоакумулятор, в якійсь мірі накопичуючи і утримуючи тиск газів. Для гвинтівок з ручним перезарядженням це не має ніякого значення, а ось зброя з газовідводом починає працювати по-іншому. Збільшується дульний тиск (не плутати з тиском в патроннику), ростуть тривалість і сила впливу газів на газовий поршень або його аналог. В деяких випадках ці ефекти бажані, оскільки тільки таким чином виходить забезпечити надійну роботу автоматики зброї. Як правило, це стосується напівавтоматичної зброї з коротким стволом, газовідвідний отвір якого розташований далеко від патронника. У разі якщо підвищення часу і сили впливу газів небажані, встановлюють газовий регулятор — свого роду вентиль, який за бажанням стрілка частково перекриває потік газів. У вкрай рідкісних випадках може знадобитися заміна патрона.

8. Оптимальна форма перегородок і внутрішній устрій. Кращі результати по зниженню рівня звуку показали коаксіальні системи з асиметричними перегородками. За ними слідують асиметричні перегородки, у поперечному перерізі подібні шестерням (використовуються в продукції фірм Brugger & Thomet і А-ТЕС). Правильність роботи сепараторів (перегородок) можна перевірити, розглянувши їх окопчення. Якщо воно рівномірне, то форма і розташування внутрішніх елементів оптимальні. Навіть один і той же глушник на різних патронах працює по-різному; якийсь прилад краще пристосований до завихрення великих об'ємів газів, якийсь — незначних.

9. Газовикид. Іноді в корпусі глушника роблять отвори для витікання газів. Зазвичай їх діаметр менше міліметра. Великі отвори прикривають декількома шарами сітки з латуні або нержавіючої сталі — для імітації отворів малого діаметра, гальмування, охолодження і завихрення газів. При вдалому підборі розташування і перерізу отворів тиск в глушнику знижується, він повертає менше газів у ствольну коробку і виконує функції дульного гальма і компенсатора. Але сітка може забиватися продуктами згоряння пороху (особливо якщо порох неякісний).

10. Перегрів. Деякі моделі глушників чутливі до перегріву — вони втрачають міцність, можуть деформуватися, а рівень зниження звуку падає. Наприклад, карбонова серія глушників фірми А-ТЕС має спеціальну систему вимірювання температури, схожу за принципом дії з тією, яка застосовується в сковородах Tefal — спеціальна мітка змінює колір при нагріванні. В особливо жорстких режимах експлуатації (довга стрільба чергами) глушник може розжарюватися до червоного кольору. Далеко не всі вироби здатні це витримати. Як правило, найбільш стійкими до перегріву виявляються вироби зі сталі. Термоізоляційний чохол

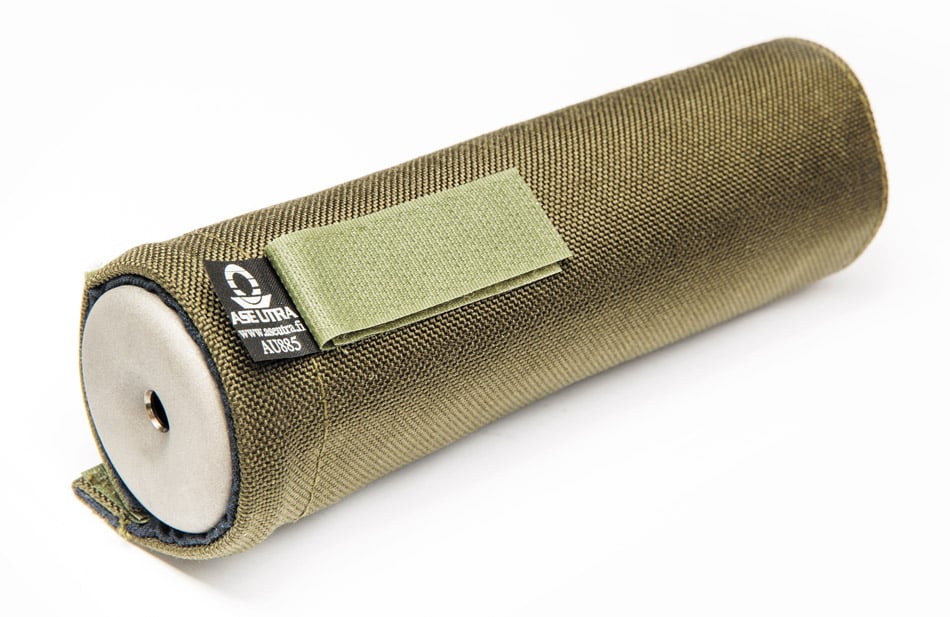

11. Теплоізоляція. Суто військова розробка. Широке поширення тепловізорів спричинило розробку заходів захисту від виявлення ними. Простий спосіб — чохол на глушник з термостійкої тканини (наприклад, Nomex) або базальтового волокна забезпечує теплоізоляцію. В такому разі прилад значно гірше охолоджується, але менш помітний для тепловізорів. Наскільки мені відомо, були спроби створити комплекси, охолоджувані водою або вуглекислотою — але чи увінчалися вони успіхом, не знаю. Напевно така розробка буде відразу ж засекречена.

Механізм компенсації короткого ходу ствола, він же «пристрій нільсена», він же «бустер»

12. Нюанси установки/монтажу, опорні поверхні. Чим менший зазор між кулею і перегородкою глушника (тобто, чим менший діаметр осьового отвору перегородки), тим краще працює прилад. Однак тим складніша його установка: найменше відхилення — і куля зачепить перегородку. Тому глушник для якісної зброї зазвичай має зазор між кулею і сепаратором близько 0,5-0,7 мм. Іншими словами: якщо діаметр кулі дорівнює 9,02 мм, діаметр осьового отвору — 10-10,5 мм. Системи, виконані менш точно і узгоджено (простіше кажучи, неякісно — як, наприклад, АКМ), вимагають установки глушника в умовах майстерні, з трудомісткою підгонкою і перевіркою — а у противному разі можуть засмутити власника зустріччю кулі з глушником. Дуже часто виробники, щоб уникнути претензій, радикально збільшують діаметр каналу — з зазором до 2 мм на бік. Звичайно, від цього страждає шумозаглушення — але стає можливою установка і експлуатація приладу некваліфікованим користувачем. Для того, щоб розміщуватися на зброї надійно і нерухомо, глушник повинен щільно контактувати з опорною поверхнею — торцевою або конічною. Різьба і різноманітні гайки не можуть служити опорною поверхнею. Встановивши глушник, слід подивитися в канал ствола з боку казенної частини — перегородки повинні бути непомітні або видимі рівномірно з усіх боків. Також не буде зайвим спробувати упустити крізь нахилений ствол якийсь стрижень (наприклад, шомпол), діаметр якого близький до діаметру каналу ствола. Ні в якому положенні такий стрижень не повинен чіпляти перегородки глушника.

  Авторство перших глушників спірне, різні джерела дають різну інформацію з цього питання, але всі вони сходяться в одному: першим виробником глушників був Хайрам Персі Максим (син Гайрума Стівенса Максима, відомого винахідника кулемета). Виробництво глушників Х. П. Максим почав 1902 р. Розвивалися збройові глушники одночасно з автомобільними, і для дослідження їх роботи досі застосовується схоже обладнання.

Після перших пострілів потрібно додатково затягнути глушник — вібрації і струси згладжують мікронерівності на різьбі, і зусилля затягування послаблюється. Процес бажано повторювати кілька разів у міру нагрівання. Надалі мікронерівності різьблення згладяться, але перевіряти зусилля затягування різьби після прогріву все одно потрібно. Різноманітні фіксатори більш або менш успішно протидіють мимовільному відкручуванню глушника, але роблять процес установки глушника більш важким і не завжди одноманітним. Кілька слів про безрізьбові кріплення: — цангові пристосування застосовуються для малопотужних калібрів. Чим могутніший патрон — тим більше потрібно зусилля, з яким цанга охоплює ствол. Можливе навіть локальне зменшення діаметру каналу ствола — так зване «перехоплення»; — посадка з мінімальним зазором та наступною фіксацією установлювальними гвинтами надійна тільки на непружинних пневматичних гвинтівках і вогнепальній зброї калібру .22 LR; — кулачково-сепараторне кріплення має хороші відгуки, але мало поширене і досить дороге; — посадка в натяг з фіксацією поперечним штифтом (подібним чином закріплена колодка мушки АКМ і ранніх випусків АК-74) надійна, але глушник стає незнімним.

13. Пістолетні глушники. В системах з рухомим стволом, якими є переважна більшість сучасних пістолетів, для забезпечення роботи автоматики застосовується спеціальний пристрій — бустер, або пристрій Нільсена. Фактично це пружинна втулка, що дозволяє стволу зробити рух назад в той момент, коли нагвинчений на ствол глушник залишається на місці або рухається вперед. Пістолет, на який встановлений глушник, без цього пристрою зазвичай перетворюється в несамозарядний і отримує підвищені навантаження. Але навіть прилад з бустером не універсальний: кожна модель пістолета вимагає глушника з певною довжиною ходу і жорсткістю пружини, а також масою, що не перевищує критичну для даної моделі.

14. Маленькі хитрощі. Змочений всередині водою глушник працює набагато ефективніше. Замість води можна використовувати піну для гоління. Ствольну різьбу перед установкою глушника бажано злегка змастити термостійким мастилом — буде легше відгвинчувати після використання. Якщо глушник закриває прицільну лінію — цільтеся двома очима, використовуючи відкриті прицільні пристосування. Після невеликого тренування мозок буде доповнювати картинку. Немає попадання в очікуваному місці — перевірте, чи не змістився глушник. Можливо, куля зачіпає перегородку.

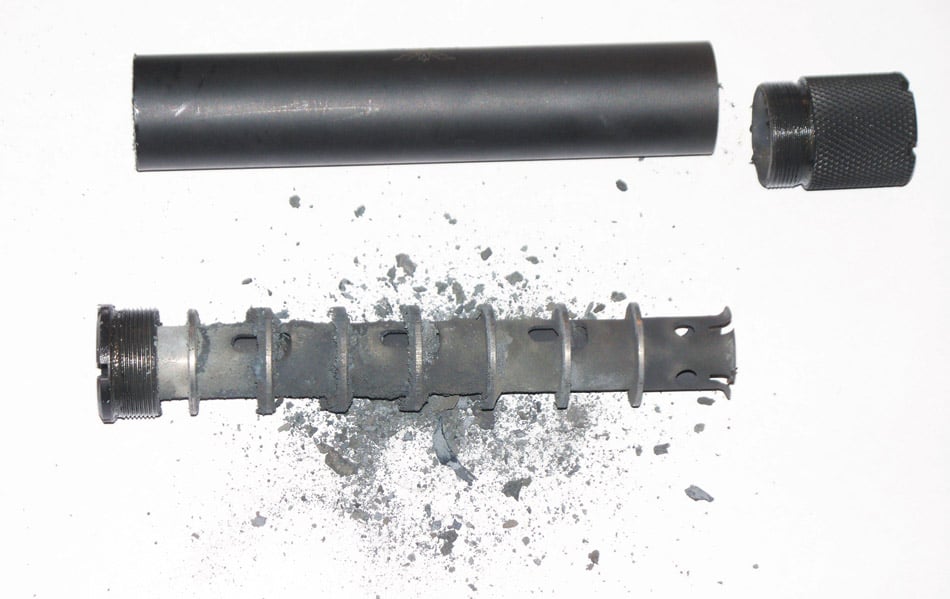

Періодично глушник корисно чистити

15. Чистка. Сліди окопчення та нагар є свого роду покриттям, хоч і небажаним. Борючись із ними та намагаючись їх зчистити, ми піддаємо навантаженням і основне покриття глушника, якщо воно є — будь це фарба, оксидна плівка або щось ще. Якщо оригінальне покриття глушника менш стійке, ніж нагар — воно буде видалено при чищенні. При стрільбі «чистими» порохами, що викликають мізерно мале окопчення, чистка глушника не потрібна. Часте розбирання глушника, навіть якщо воно можливе, небажане. При складанні може вимагатися оправка, динамометричний ключ і збіг міток. В іншому випадку може виникнути зміщення СТП, більш або менш значне. Багато сучасних глушників виконуються нерозбірними. Їх чистка проводиться наступним чином: — замочування в миючому розчині (це може бути розчинник, гаряча вода з миючим засобом і т. д.) на деякий час для розм'якшення і розчинення відкладень нагару; — поміщення в ультразвукову ванну; — промивання порожнин струменем миючого розчину під тиском; — продування порожнин стисненим повітрям. В процесі чищення, або хоча б до і після, вкрай бажана інспекція стану глушника за допомогою ендоскопа. Стаття відображає особистий досвід і уявлення автора, заснована на матеріалах, опублікованих у зарубіжних і вітчизняних виданнях, а також в Інтернеті, і не претендує на абсолютну істинність. Всі малюнки і цитати належать їх шановним авторам і взяті у відкритих джерелах.

Стаття опублікована в журналі "Світ захоплень: Мисливство & Зброя" в № 1 за 2016 рік.
