Зверніть увагу на відстань

10.08.2016

В одному інструменті — оптичний приціл і далекомір, і все це зроблено у звичній для компанії Zeiss високій якості. Просте та інтуїтивне використання, вимірювання дальності до кілометра з мінімальною похибкою і великою точністю прицілювання. Плюс чотири прицільні сітки з підсвічуванням. Текст: Клаудіо Дзуффада, фото: Маттео Галуцци

При полюванні на невідомій території, особливо в горах, дуже важко оцінити реальну відстань до цілі, що робить дуже проблематичним так званий «чистий постріл». Проте сучасні технології приходять на допомогу мисливцеві, створюючи все більш складні інструменти. І при цьому вартість цих інструментів стає прийнятною. Пропозиція компанії Zeiss в цій області — модель Victory Diarange, в якій поєднуються характеристики оптичного змінного прицілу високої якості (механічна точність зміщення прицільної сітки та світле зображення навіть в умовах поганої освітленості є її особливостями) і високонадійний і простий у використанні далекомір.

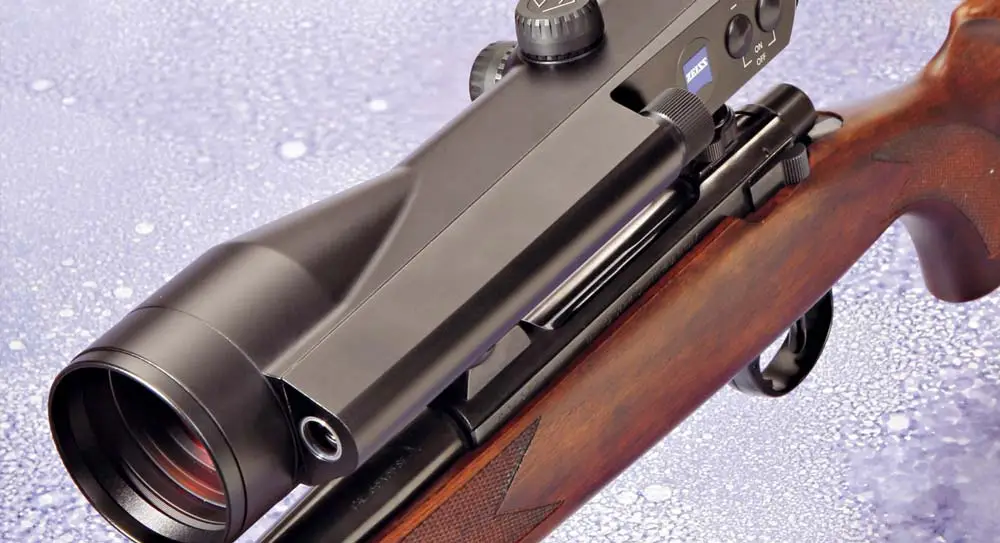

Zeiss Victory Diarange M 3-12x56 T має дизайн майбутнього: трубка лазерного далекоміру і кнопки управління знаходяться збоку на основному корпусі

Для вимірювання дальності в цьому німецькому продукті використовується лазерна технологія. Як правило, лазер підсилює світло, випромінюючи яскраві монохромні промені в діапазоні від інфрачервоних до ультрафіолетових частот з сильною спрямованістю. Система, використана в Victory Diarange, відноситься до I класу і має довжину хвилі 904 Нм. Такі характеристики забезпечують надійність і безпеку для очей, оскільки рівень випромінювання нижче максимально дозволених норм, зокрема, для тривалого впливу.

Електроживлення прицілу здійснюється від літієвого елемента живлення напругою 3 В, що забезпечує автономність на 5000 циклів вимірів і 100 годин підсвічування прицільної марки. Елемент живлення розташовується у відповідному поглибленні в задній частині труби, де розташований лазерний випромінювач. Запірна кришка оснащена кільцем ущільнення для забезпечення водонепроникності. Стан розряду елемента живлення можна визначити по блиманню світлового дисплея і прицільної марки, що світиться, коли включено її підсвічування.

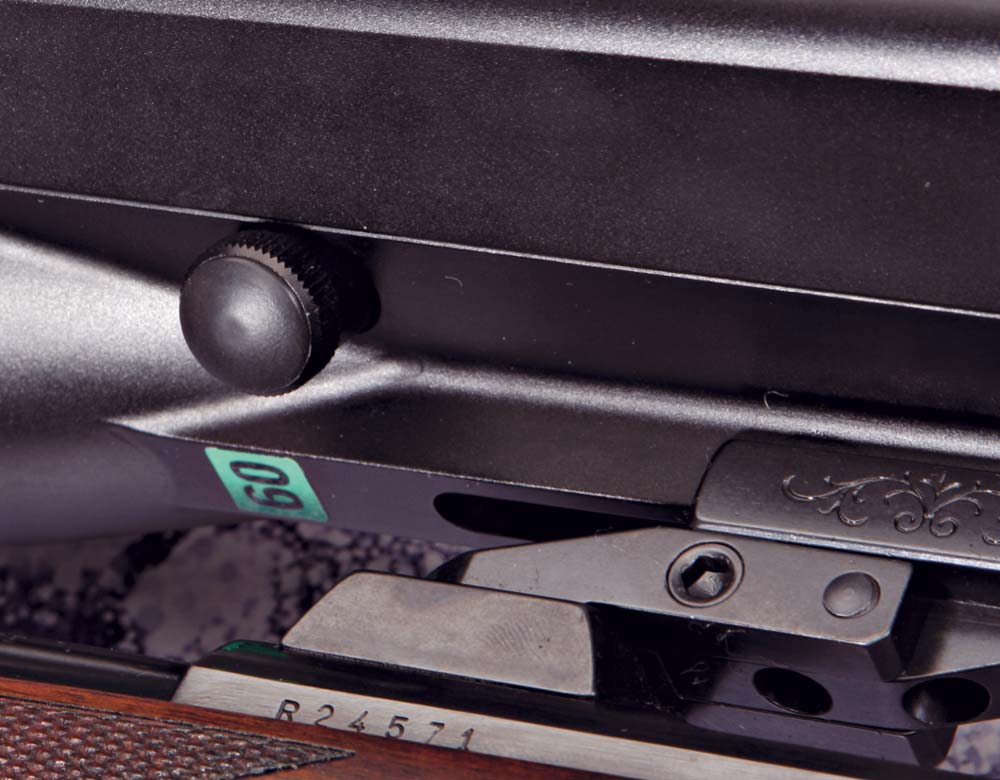

Під трубкою лазерного далекоміра знаходиться кнопка керування цим пристроєм. Це дуже зручне положення. До кнопки можна дотягнутися рукою, що тримає зброю за цівку, не змінюючи хвата зброї

Внутрішні деталі

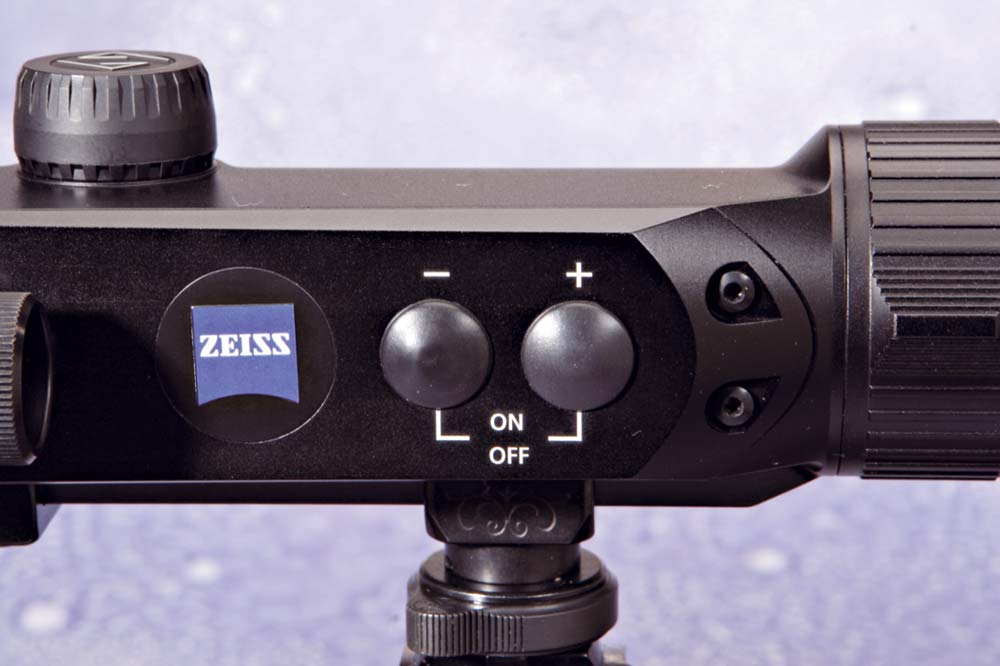

З лівого боку прицілу знаходяться кнопки регулювання яскравості окулярної сітки і дисплея, які також служать для включення і виключення. Видно кріплення Recknagel для шини Zeiss

Прицільна марка знаходиться в другій фокальній площині, чим забезпечується мінімальне закриття цілі при максимальному збільшенні, оскільки розміри марки залишаються незмінними. Завдяки складній запатентованій механічній системі лазер завжди наводиться по центру лінії прицілювання, наслідуючи налаштування марки.

Наведення різкості, здійснюване за допомогою ребристого окулярного коліщатка, залишається єдиного на усьому полі налаштування збільшення, але оскільки паралакс регулюється для відстані понад 100 м, у разі прицілювання на меншу відстань рекомендується користуватися середнім збільшенням, для того щоб прицільна сітка правильно наводилася по центру. Окуляр оснащений гумовим кільцем для захисту, призначеним понизити ризик ушкоджень при торканні обличчя у момент віддачі. Приціл може бути оснащений, навіть після придбання, іншим типом прицільної сітки в найближчому сервісному центрі. Всього компанія Zeiss пропонує чотири різні конфігурації сітки для цієї моделі — все з підсвічуванням: дві — за типом прицільної марки "4" ("60" і "66") і дві — з центральною частиною, що підсвічується, у вигляді перехрестя або точки ("70" і "77"). Зміна збільшення здійснюється за допомогою полімерного окулярного коліщатка, яке має відчутні текстурні виступи відповідно до показників шести типів збільшення, що дуже корисно при полюванні в умовах поганої освітленості: при обертанні кільця вліво до упору включається максимальне збільшення, при обертанні до упору управо — мінімальне, коли рельєфний горбок спрямований вгору — середнє. Підсвічування прицільної марки включається одночасним натисненням і утриманням впродовж секунди двох кнопок, що знаходяться з лівого боку центральної частини корпусу, відразу ж за трубкою далекоміра. Можна також збільшити або зменшити інтенсивність освітлення центральної точки прицілювання, натискаючи одноразово ті ж кнопки з відповідними знаками "+/ -". Підсвічування вимикається автоматично, якщо на кнопки не натискають впродовж трьох годин. Останні установки інтенсивності підсвічування зберігаються і використовуються при наступному включенні.

Далекомір від Zeiss має дальність вимірювання 1000 м. на відстані до 600 м похибка складає всього один метр

Інтенсивність світіння дисплея залежить від інтенсивності підсвічування окулярної сітки при її включенні, тому вона теж збільшується і зменшується при натисканні на ці дві кнопки. У разі якщо підсвічування сітки не включене, інтенсивність дисплея встановлюється спочатку на максимальну. Відповідно до норм ISO 9022-80 гарантується водонепроникність прицілу Victory Diarange, а його корпус заповнений азотом, для того щоб уникнути будь-якого запотівання лінз при великому коливанні температур. Гідроізоляція барабанів поправок гарантована навіть без надітих захисних ковпачків. В якості додаткового оснащення модель може комплектуватися системою швидкого регулювання ASV (або англійською BDC — Bullet Drop Compensator) від Zeiss, відкаліброваною під тип патрона, що дозволяє швидко налаштувати прицільну марку під конкретний боєприпас на дистанціях від 100 до 300 м, в залежності від відстані, встановленої далекоміром.

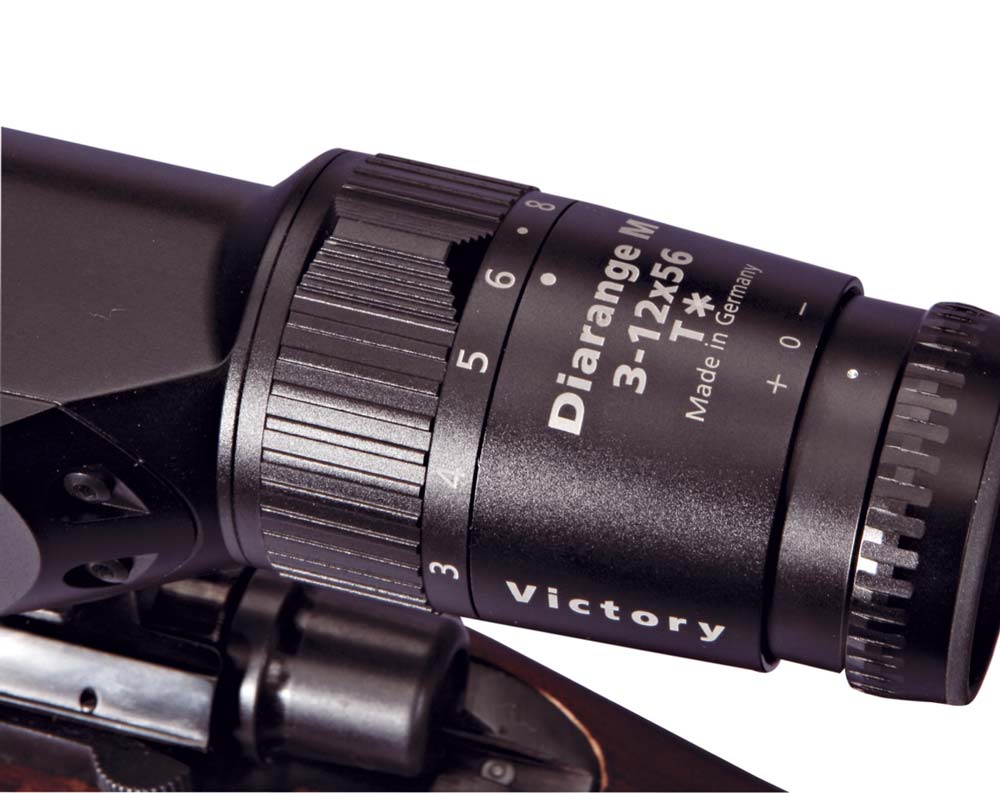

Окулярне колесо для регулювання кратності збільшення виготовляється з особливим виступом, метою якого є полегшити встановлення бажаного збільшення навіть в умовах слабкої освітленості. Окуляр оснащений полімерним кільцем для захисту від небажаного контакту при віддачі

З інструментом такої ваги (в цьому випадку трохи менше кілограма) важливо, щоб кріплення на ствольній коробці зброї було міцним і надійним. Цей приціл за своєю формою не може бути використаний зі стандартними кільцями, а комплектується шиною компанії Zeiss. Для випробувань ми, щоб повністю бути впевненими в якості, використовували кріплення німецької компанії Recknagel, встановлені на Sabatti 870 Rover калібру 6.5х55 збройового магазину «Беолкіні», м. Павія, місцевого продавця продукції компанії Zeiss.

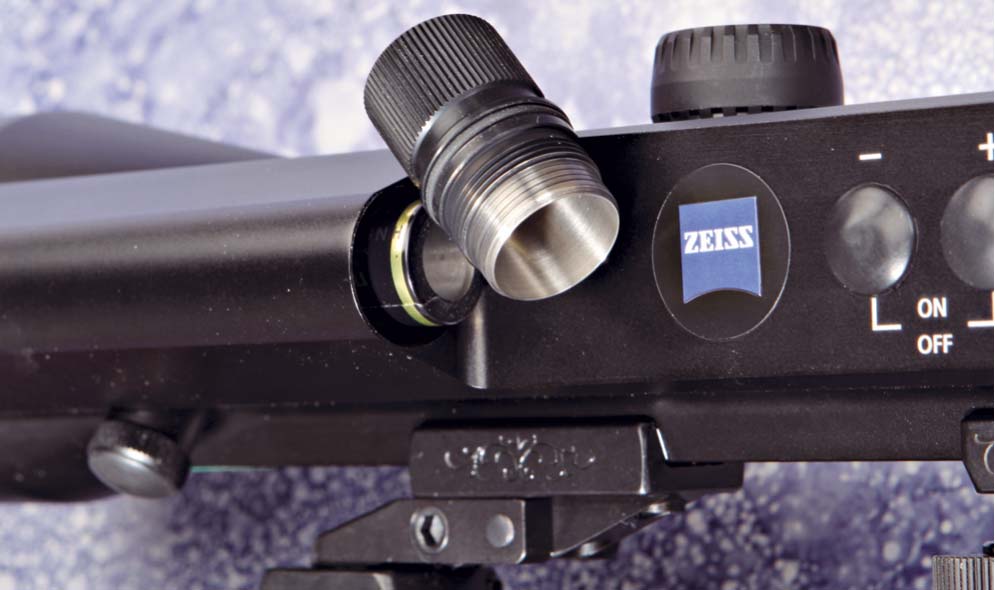

Енергія, необхідна для роботи далекоміра і підсвічування окулярної сітки, забезпечується звичайним літієвим елементом живлення 3, встановленим в трубці лазера і зафіксованим кришкою з ущільнювальним кільцем

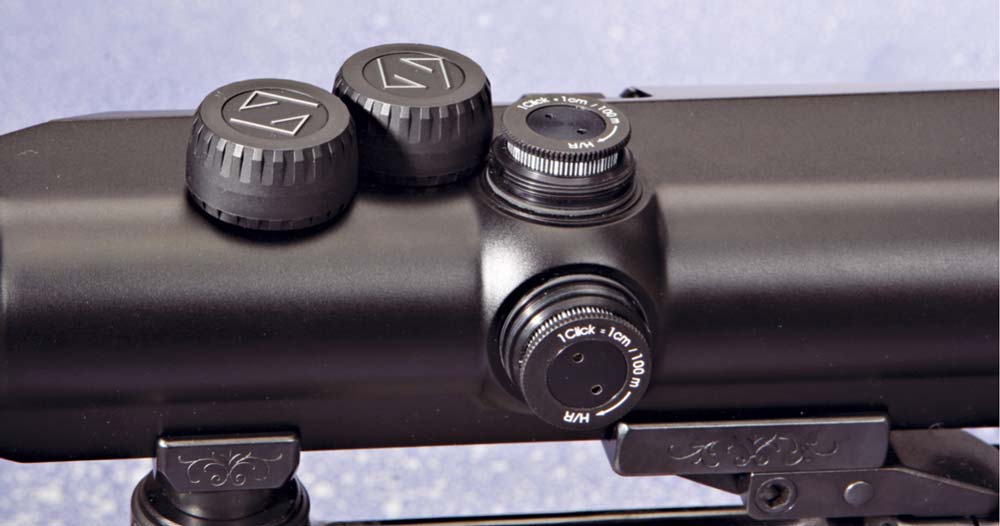

Обертаючи рукоятки вертикальних і горизонтальних поправок, кожним «кліком» можна змістити точку влучання на 10 мм на дистанції в 100 м. при цьому точка наведення лазера буде зміщуватися автоматично

Наші випробування

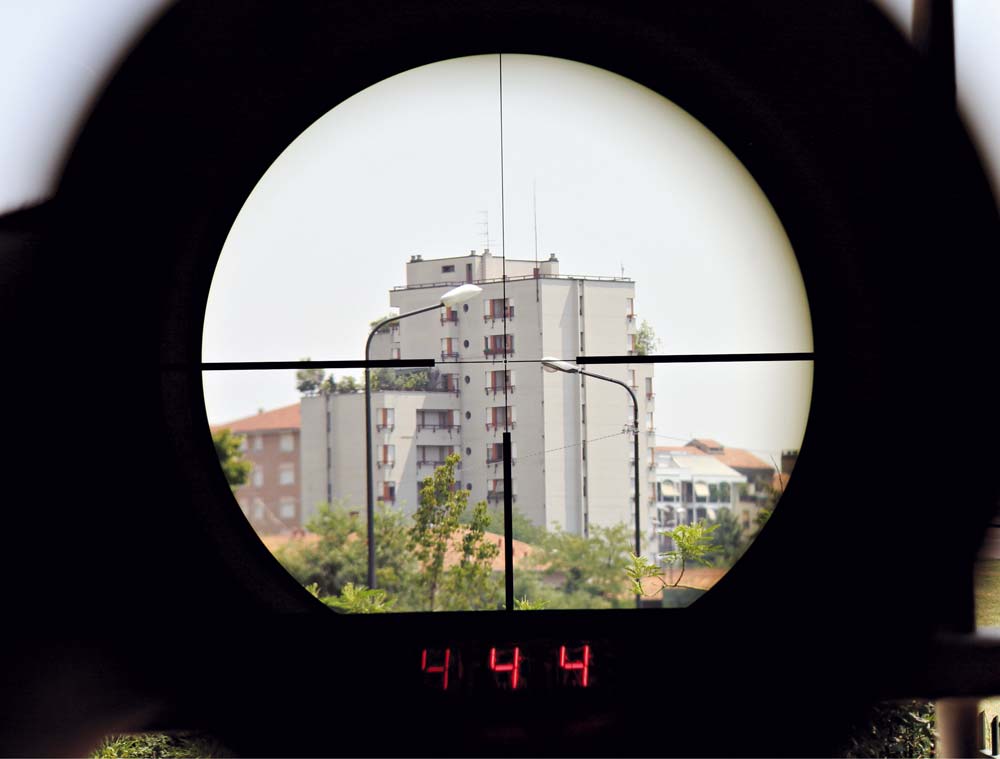

Під час випробувань. Далекомір виявився дуже точним і здатним проводити ідентичні вимірювання повторно на однаковій відстані

Вимірювання відстані дійсно відбувається швидко і просто. Центр прицільної марки наводиться на ціль, по якій повинен бути зроблений постріл, а потім натискається кнопка, розташована під трубкою лазерного далекоміра. Цю дію можна здійснювати великим пальцем руки, що тримає зброю за цівку, без того, щоб змінювати хват руки на зброї. Десь через пів секунди на рідкокристалічному табло, що знаходиться в нижній частині окулярної сітки, в числовому форматі протягом трьох секунд відображається значення відстані. Воно вимірюється в межах від 10 до 999 м (є також модель, яка вимірює в ярдах) з похибкою приблизно в один метр при вимірюванні відстані до 600 м і близько 0.5% при великих відстанях. Для наших випробувань ми вимірювали різні відстані на діючому стрілецькому полігоні, тому дистанції там чітко вивірені й підтверджені в проєктній документації відповідних установ. По кожній відстані здійснені численні виміри,а потім дві підтверджувальні перевірки, під час яких мішень пересувалася вперед і назад на 2 м за допомогою карабіна, зафіксованого на опорному верстаті, ми почали випробування, встановивши мішень на відстані 10 м (мінімальна відстань, заявлена виробником). Виміряний показник кожного разу складав 10 м.

Ми піддали Zeiss Victory Diarange стрілецькому випробуванню для з'ясування точності внесених поправок. Як видно на фотографії, п'ятий постріл точно замкнув квадрат

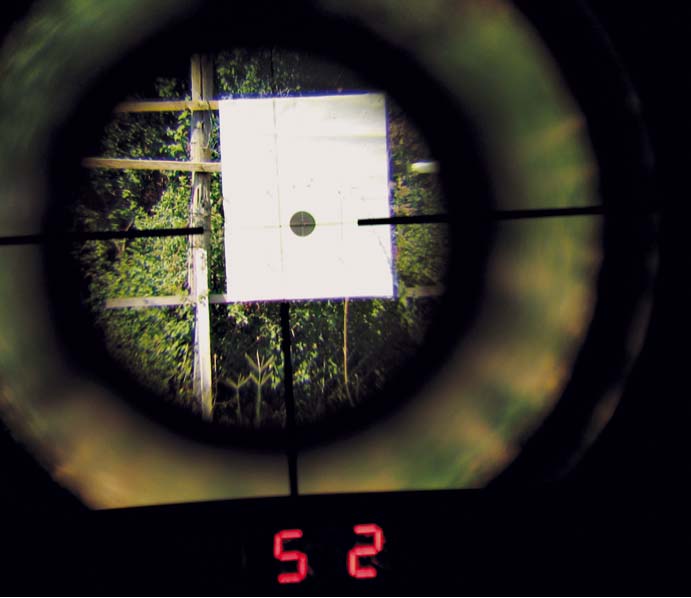

Потім ми перейшли до 50 м, і на цій відстані дисплей постійно показував 51 м. Для з'ясування достовірності вимірювання ми відійшли назад на два метри та при натисканні на кнопку далекоміра на дисплеї відобразилося 53 (метри). Тоді, щоб «обдурити» прилад, ми навели центр прицільної марки на маленьку гілочку, що знаходиться перед мішенню, але набагато ближче до нас: точність показань лазерного далекоміра нас вразила — 32 м. Наступними були вимірювання з класичної відстані 100 м, які дисплей пунктуально відображав. І в цьому випадку ми провели повторну перевірку, змістивши мішень вперед і назад на два метри. Показання у всіх випадках були точними. На цій відстані ми провели стрілецькі випробування, «побудувавши» за допомогою п'яти пострілів квадрат, який в прямому сенсі слова демонструє якість прицілу в плані механічної точності. З 10 кліками зміщення після кожного пострілу повинен був вийти квадрат зі стороною 10 см, і, як можна побачити на мішені-зразку, з урахуванням похибки на зброю, патрони й стрілка, Victory Diarange повністю виправдав славу німецької компанії. У тому, що стосується випробувань, проведених на наступних дистанціях, приціл повністю підтвердив якість приладу, видаючи показники відповідно до встановлених з віддаленням мішеней на 200 і 300 м.

Технічні характеристики

Виробник: Carl Zeiss Sports Optics, Gloelstrasse 3-5, 35576 Wetzlar, Німеччина, Модель: Zeiss Victory Diarange M 3-12x56 T

Збільшення: змінне від 3-кратного до 12-кратного

Діаметр лінзи об'єктива: 56 мм

Діаметр зіниці зовнішнього окуляра: 14.7 мм при 3-кратному збільшенні та 4.7 мм при 12-кратному

Поле зору на відстані 100 м: 12.5 м при 3-кратному збільшенні та 3.5 м при 12-кратному

Сутінковий фактор: 8.5 мм при 3-кратному збільшенні та 25.9 мм при 12-кратному

Діоптричне коригування: від +2 до -4 діоптрій

Окулярна сітка: типу 60 з точкою, підсвічена (можлива установка типу 66, 70 і 77)

Переміщення (на 100 м): 1400 мм у вертикальній площині і 1000 мм в горизонтальній

Обробка лінз: багатошарова, патент компанії Zeiss

Матеріал корпусу: легкий антикорозійний сплав з чорним анодованим покриттям

Довжина: 360 мм

Максимальна ширина: 85 мм

Максимальна висота: 65 мм

Вага: 995 г з елементом живлення

Ціна: 3120 євро, включаючи ПДВ
