Знаменитый «толстячок» .45 АСР


Созданный в начале ХХ века в США патрон .45 Automatic Colt Pistol (.45 ACP) до сих пор остается одним из самых узнаваемых символов Америки. В то время как Европа мучительно принимала на вооружение «экономные» патроны калибра 9 мм, Соединенные Штаты разработали для своих вооруженных сил пусть и недешевый, но реальный «стоппер» для боевых столкновений на коротких дистанциях.

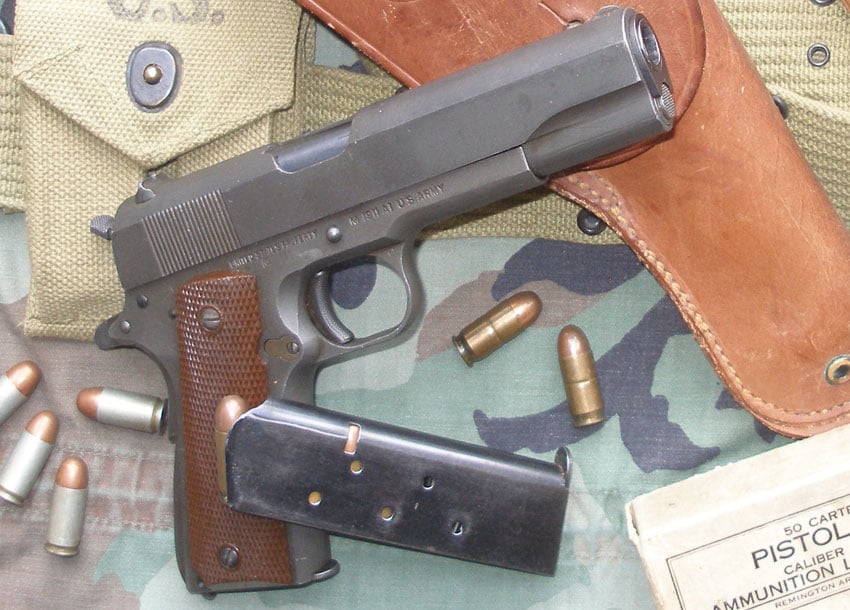

Пистолет системы Браунинга Automatic Pistol, Caliber .45, M1911, его модификация М1911А1 и патрон .45-го калибра М1911 находились на службе в вооруженных силах США во время Первой и Второй мировых войн, Корейской и Вьетнамской войн, а также множества локальных конфликтов. Несмотря на замену в 1985 г. военной стрелковой системы США на оружие стандарта НАТО — пистолет Beretta M9 и патрон 9x19 Parabellum, — пистолеты и боеприпасы .45-го калибра до сих пор используют некоторые армейские подразделения специального назначения, ВМФ и Морская пехота США. Возможно, патрон М1911 еще вернет себе лидирующие позиции в американской системе вооружений, поскольку в августе 2005 г. Министерство обороны США разработало спецификацию на новый единый боевой пистолет Military Forces Joint Combat Pistol калибра .45 АСР для замены 9-мм Beretta М9. Несмотря на то, что в 2006 г. выбор нового пистолета был отложен, многие эксперты считают, что замена армейского оружия калибра 9х19 на более крупный рано или поздно произойдет.

Выбор калибра

Во время Филиппино-американской войны (1899-1902 гг.) военные США столкнулись с проблемой низкого останавливающего действия штатного патрона .38 Long Colt. В 1904 г. пехотный полковник Джон Томпсон (John T. Thompson) и майор Медицинского корпуса Луи Анатоль Лагард (Louis Anatole LaGarde) провели серию экспериментов, получивших название Thompson-LaGarde Tests («Испытания Томпсона–Лагарда»), по выбору оптимального калибра для военного пистолета. Эксперименты проводились на скотобойне компании «Нельсон Моррис» (Nelson Morris Company) в Чикаго, штат Иллинойс, с использованием живого скота и человеческих трупов. Для сравнительных испытаний были выбраны патроны калибра 7,65х21 mm Parabellum, 9х19 mm Parabellum, .38 Long Colt, .38 ACP, .45 Colt, .476 Eley и .455 Webley. В результате проведенных испытаний Томпсон и Лагард пришли к выводу, что перспективный армейский патрон, обладающий достаточным шоковым и останавливающим действием на коротких дистанциях, должен иметь калибр не менее 0,45 дюйма.

Первые шаги

 Патрон Ball Cartridge, Model of 1911, изготовленный в 1913 г. компанией Winchester Repeating Arms Co. по заказу американской армии для испытаний новых пистолетов производства фирмы Colt Патрон Ball Cartridge, Model of 1911, изготовленный в 1913 г. компанией Winchester Repeating Arms Co. по заказу американской армии для испытаний новых пистолетов производства фирмы Colt

В начале марта 1904 г. Frankford Arsenal получил задание на разработку патрона для военного автоматического пистолета. В 1904- 1905 гг. был проведен ряд экспериментов по выбору оптимального заряда пороха и пули с использованием беcфланцевой гильзы длиной 22,81-22,86 мм коммерческого патрона .45-го калибра, который компания Winchester выпускала для автоматических пистолетов фирмы Colt. В конце 1905 г. Frankford Arsenal принял решение о выпуске партии специальных опытных патронов .45-го калибра для испытаний в 1906 г. В январе 1906 г. арсенал разработал два экспериментальных патрона с гильзой длиной 23,44 мм: бесфланцевый и полуфланцевый. Последний предполагалось использовать и для револьверов. Однако вскоре Управление боеприпасов (Ordnance Office) отказалось от полуфланцевого боеприпаса, и дальнейшие эксперименты проводились с бесфланцевым, который получил обозначение Model of 1906 Cal. 45 Automatic Pistol Ball Cartridge. Frankford Arsenal получил заказ на 10 000 патронов М1906. Эта партия с маркировкой F A 4 06 была изготовлена в июле 1906 г. Патроны имели латунные гильзы длиной 23,3 мм с диаметром фланца 11,94 мм и снаряжались пулями в мельхиоровой оболочке массой 230 гран (14,9 г). На корпусе гильзы выполнялась поперечная каннелюра, в которую упирался донный срез пули при снаряжении. Начальная скорость пули составляла 245 м/с.  Картонная коробка на 20 патронов Ball Cartridge, Model of 1911, изготовленных компанией United States Cartridge Co. в 1917 г.

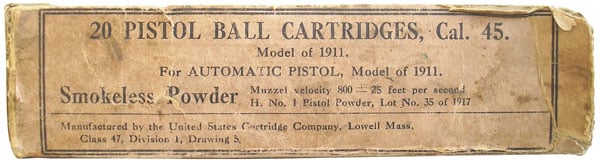

Картонная коробка на 20 патронов Ball Cartridge, Model of 1911, изготовленных компанией United States Cartridge Co. в 1917 г.

Однако первой партии патронов .45-го калибра оказалось недостаточно, и в ноябре 1906 г. Frankford Arsenal пришлось в срочном порядке переделать 8 000 револьверных гильз для снаряжения опытных патронов М1906 для автоматических пистолетов. Патроны этой партии не имели маркировки.


 Патроны с обычной пулей Ball Cartridge, Model of 1911 периода Первой мировой войны Патроны с обычной пулей Ball Cartridge, Model of 1911 периода Первой мировой войны

В следующем году эксперименты по выбору нового пистолетного боеприпаса развернулись в еще большем объеме. По неизвестным причинам американские специалисты решили добавить к опытному патрону М1906 еще и коммерческий патрон .45-го калибра компании Union Metallic Cartridge Co. (UMC). Этот боеприпас был разработан Джоном Браунингом на базе опытного патрона .41-го калибра 1904-1905 гг. специально для военных испытаний с новым пистолетом Сolt M1905. Некоторые источники намекают на лоббирование этого боеприпаса членом армейского Управления боеприпасов полковником Джоном Т. Томпсоном (John T. Thompson). Вместе с тем мы не можем исключать и другое объяснение — возможно, коммерческий патрон UMC оказался привлекательным для военных, поскольку был более тщательно отработан, чем опытный М1906 Frankford Arsenal.  Пули патрона Ball Cartridge, Model of 1911 разных лет выпуска: ранняя модель пули с каннелюрой на оживальной части; пуля в томпаковой оболочке, покрытой оловом; пуля времен Второй мировой войны в покрытой томпаком стальной оболочке; пуля в томпаковой оболочке, прошедшая канал ствола

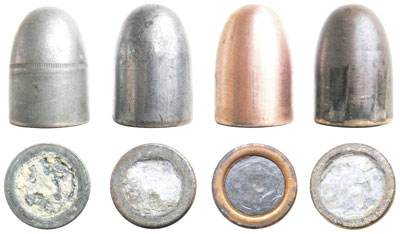

Пули патрона Ball Cartridge, Model of 1911 разных лет выпуска: ранняя модель пули с каннелюрой на оживальной части; пуля в томпаковой оболочке, покрытой оловом; пуля времен Второй мировой войны в покрытой томпаком стальной оболочке; пуля в томпаковой оболочке, прошедшая канал ствола

 Так или иначе, но в начале 1907 г. Union Metallic Cartridge Co. получила правительственный заказ на 100 000 шт. своих коммерческих патронов .45-го калибра. Производство этих боеприпасов, имеющих более короткую гильзу, чем опытные М1906, началось в июне. Патроны UMC имели латунную гильзу без каннелюры на корпусе и пулю массой 230 гран (14,9 г) с мельхиоровой оболочкой. Впрочем, некоторые эксперты из США считают, что мельхиоровая оболочка пули была упомянута только в официальной документации UMC, а на самом деле изготавливалась из томпака, покрытого цинком.  Полицейский дробовой патрон обр. 1925 г., армейский дробовой патрон М12, его разрез и пуля (в центре), и дробовой патрон М15 (справа)

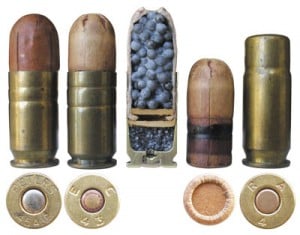

Полицейский дробовой патрон обр. 1925 г., армейский дробовой патрон М12, его разрез и пуля (в центре), и дробовой патрон М15 (справа)

Во время Второй мировой войны в США были разработаны и приняты на вооружение специальные пистолетные патроны, снаряженные дробью. В августе 1943 г. армейские ВВС подали заявку на разработку дробового патрона, которым предполагалось комплектовать аварийные наборы для летчиков. Предполагалось, что этот патрон летчики, потерпевшие аварию, могут использовать для охоты на мелкую дичь. Разработкой такого нестандартного боеприпаса занялась компания Remington Arms Co. 28 октября 1943 г. дробовой патрон был принят на вооружение под обозначением М12. Он состоял из стандартной латунной гильзы, заряда пороха Bullseye массой 0,39 г, картонного пыжа и пули из вощеной бумаги, внутри которой находилось от 125 до 131 дробинок №7½. На корпусе гильзы наносилось две поперечные каннелюры: одна гладкая, другая — с насечками. Длина дробового патрона составляла 36,0-36,50 мм, что делало невозможным его подачу из магазина — перед выстрелом каждый патрон вкладывался в патронник вручную. Эффективная дальность стрельбы таким патроном составляла всего 25 футов (7,6 м). Патроны М12, упакованные по 20 шт. в картонные коробки, укладывались в авиационный аварийный набор В-2. Что интересно, на упаковке дробовых патронов дополнительно наносились специальные пояснительные надписи на языках двух основных противников — немецком и японском, в которых указывалось, что патрон исключительно охотничий и запрещен для стрельбы по солдатам врага. После начала применения дробовых патронов М12 из действующих частей поступило большое количество жалоб на разрушение бумажных пуль в условиях жаркого климата и под воздействием инерционных нагрузок во время ношения. Поэтому компания Remington получила новый правительственный заказ на разработку улучшенного дробового патрона. В конце 1943 г. был разработан опытный патрон Т29 с гильзой бутылочной формы, удлиненной до 32 мм, внутри которой размещался заряд однокомпонентного пороха (Р-5 или Р-4768), картонный пыж и 113-123 дробинок №7. Дульце гильзы закрывал картонный пыж, покрытый лаком. При сравнительных испытаниях стрельбой по мишени диаметром 30 дюймов (762 мм) на дистанции 30 футов (9,14 м) у патрона Т29 в мишень попало около 77% дробин, а у патрона М12 — только 50%. 30 декабря 1943 г. Департамент вооружений принял опытный патрон Т29 под обозначением Cartridge, Shot, Cal. .45 М15, а прежний дробовой М12 получил статус боеприпаса ограниченного стандарта. Стоит отметить, что первый вариант серийного дробового патрона .45-го калибра в США был запатентован еще 20 октября 1925 г. компанией Peters Cartridge Company и применялся полицией при подавлении беспорядков. Конструкция патрона была сходна с описываемой выше конструкцией военных патронов — с той лишь разницей, что вместо донного картонного пыжа в полицейском патроне применялся жестяной железный колпачок, упиравшийся донной частью в дробовой контейнер. Длина гильзы и форма оживальной части пули были аналогичны коммерческому патрону фирмы Winchester 1904-1905 гг. с 200-грановой пулей. Патроны, изготовленные по правительственному заказу, имели маркировку U.M.C. .45 A.C.P. В марте 1908 г. патрон .45-го калибра фирмы UMC был немного модифицирован путем увеличения проточки под выбрасыватель с 2,16 мм до 3,20-3,33 мм и получил обозначение .45 Automatic Colt Government. Контракты на изготовление нового боеприпаса получили сразу две коммерческие фирмы: Union Metallic Cartridge Co. — на 100 000 шт., и Winchester Repeating Arms Co. — на 350 000 шт.  Образцы обойм для заряжания револьверов патронами .45 АСР

Образцы обойм для заряжания револьверов патронами .45 АСР

Одновременно Frankford Arsenal продолжал разрабатывать свои варианты будущего армейского патрона .45-го калибра. В конце 1908 г. специально для тестирования пистолета Eley Colt Automatic Pistol был разработан опытный патрон, очень близкий по геометрии к М1906, но отличающийся отсутствием каннелюры на корпусе гильзы и меньшим диаметром капсюльного гнезда. Предварительный заказ на новые патроны составлял 120 000 штук, из которых к ноябрю 1908 г. было изготовлено 8 500 шт. В ноябре Управление боеприпасов внесло в этот патрон некоторые изменения: была увеличена проточка под выбрасыватель — как на образце UMC 1908 г.; на корпусе гильзы появилась поперечная каннелюра; на оживальной части пули, чуть выше кромки дульца гильзы, была добавлена каннелюра с насечками. 20 июля 1909 г. компания UMC получила заказ на 200 000 таких патронов взамен заказанных ранее коммерческих UMC с более короткой гильзой. Однако гильзы по этому заказу UMC производила со стандартным капсюльным гнездом диаметром 5,33 мм, принятым для винтовочных капсюлей Cal. .30 rifle primer.  Патроны Ball Cartridge, Model of 1911 периода Второй мировой войны с латунными и стальной гильзами

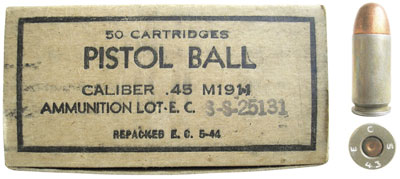

Патроны Ball Cartridge, Model of 1911 периода Второй мировой войны
с латунными и стальной гильзами

В середине 1911 г. опытный патрон 1909 г. с небольшими изменениями был принят на вооружение американской армии под обозначением Cal. .45 Automatic Pistol Ball Cartridge, Model of 1911. Изменения заключались лишь в уменьшении капсюльного гнезда до 5,13-5,14 мм (вероятно, чтобы исключить путаницу с винтовочными капсюлями Cal. .30 rifle primer) и отмене каннелюры на пуле. Первая партия М1911 была изготовлена Frankford Arsenal в августе 1911 г. и имела маркировку F A 8 11. Вторая, из 600 000 патронов, была изготовлена в сентябре 1911 г. И лишь после этого в ноябре того же года была утверждена официальная спецификация на боеприпас. Согласно этому документу, патрон М1911 имел следующие характеристики: диаметр фланца и корпуса гильзы — 11,94-12,09 мм; длина гильзы — 22,66-22,81 мм; диаметр пули — 11,43-11,45 мм; длина пули — 16,56-17,07 мм; длина патрона — 31,88-32,38 мм. В 1911 г. оболочка пули изготавливалась из мельхиора, но в январе 1912 г. Департамент вооружений заменил его на томпак, покрытый оловом. В конце 1912 – начале 1913 гг. первые контракты на новый армейский пистолетный патрон получили коммерческие фирмы: Winchester Repeating Arms Co., Remington Arms — Union Metallic Cartridge Co., Peters Cartridge Co. Во время Первой мировой войны заказы на производство патронов Model of 1911 получили и другие частные компании: Maxim Munitions Corp., United States Cartridge Co., Pan American Munitions Co.  Клейма на стальных гильзах, выпущенных в 1942-1943 гг. патронной фабрикой Evansville Ordnance Plant

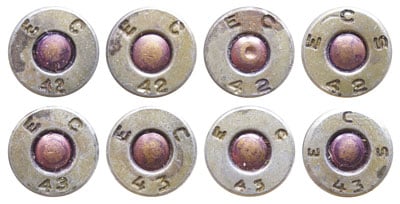

Клейма на стальных гильзах, выпущенных в 1942-1943 гг. патронной фабрикой Evansville Ordnance Plant

Как видим, несмотря на то, что автором патрона .45 АСР принято считать Джона Мозеса Браунинга, реальным разработчиком этого боеприпаса являлся внушительный «коллектив авторов» — Джон Томпсон, Джон Браунинг и специалисты патронных компаний Frankford Arsenal, Winchester Repeating Arms Co. и Union Metallic Cartridge Co.

Патрон с обычной пулей Ball Cartridge

06-2015-10После вступления США во Вторую мировую Управление боеприпасов инициировало опытные работы по замене дорогостоящих цветных металлов при производстве гильз и пульных оболочек для патронов М1911. В начале сентября 1942 г. Frankford Arsenal выпустил первую партию патронов, снаряженных пулями со стальной оболочкой, покрытой медью; а с июля 1943 г. вместо меди стальные оболочки пуль стали покрывать томпаком. После мая 1944 г. для производства пульных оболочек использовали любой доступный материал: биметалл сталь/томпак или сталь/медь и просто сталь, покрытую гальваническим способом томпаком или медью.  Клейма латунных гильз, выпущенных в 1941-42 гг. патронными фабриками Evansville Ordnance Plant (код EC, ECS); Frankford Arsenal (код FA); Remington Arms Co. (код RA); Winchester-Western Cartridge Company (WCC, WRA) Клейма латунных гильз, выпущенных в 1941-42 гг. патронными фабриками Evansville Ordnance Plant (код EC, ECS); Frankford Arsenal (код FA); Remington Arms Co. (код RA); Winchester-Western Cartridge Company (WCC, WRA)

Начиная с августа 1942 г., Frankford Arsenal и Evansville Ordnance Plant, Remington Arms Co., Western Cartridge Co. и Peters Cartridge Co. приступили к разработке стальных гильз с защитным покрытием — цинковым, никелевым, лаковым и медным. Наилучшие результаты показали гильзы с цинковым покрытием, разработанные Evansville Ordnance Plant и Frankford Arsenal. К июню 1943 г. Frankford Arsenal наладил массовое производство стальных оцинкованных гильз М1911. В периоды пиковой нагрузки этот завод выпускал до 310 000 стальных гильз в сутки.

06-2015-11С 1911 г. патроны с обычной пулей снаряжались быстрогорящими порохами Bullseye No.2 и Pistol Powder No.3. Однако навеска этих порохов была относительно небольшой и не заполняла весь внутренний объем гильзы. Поэтому при сбоях в работе снаряжательного оборудования в патроны иногда засыпалась двойная и даже тройная навеска пороха. Для решения этой проблемы компания DuPont разработала специальный порох DuPont Pistol Powder No. 5, который при снаряжении патронов М1911 заполнял почти весь внутренний объ ем гильзы до пули. С 1936 г. этот порох стали применять в массовом производстве, но полностью вытеснить прежние марки порохов он так и не смог. С 1941 г. для патронов М1911 стали применять еще один порох — DuPont Pistol Powder 4768 (P-4768). Патроны Ball M1911 поздних выпусков снаряжались 0,324 г пороха SR7970 или HPC18.

Матчевые патроны

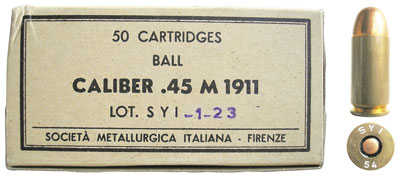

 Патрон Ball Cartridge, Model of 1911 послевоенного выпуска Патрон Ball Cartridge, Model of 1911 послевоенного выпуска

Начиная с 1915 г., патроны М1911 стали использовать в соревнованиях National Match. Первоначально Frankford Arsenal выпускал специальные партии эти боеприпасов — Cal. .45 National Match Ammunition, но позже для состязаний стали использовать отобранные партии валового производства. В некоторых случаях их переупаковывали в новые коробки, а иногда отправляли на соревнования в штатной армейской таре. Лишь в 1930 г. коммерческая компания Western Cartridge Co. выпустила патроны National Match с маркировкой на гильзе WESTERN .30. Все остальные поставки в довоенный период осуществлял Frankford Arsenal. После войны матчевые патроны были стандартизированы под обозначением Cartridge, Caliber .45, Ball, Match, M1911. Они предназначались для использования только с пистолетами M1911A1 и пистолетами .45-го калибра класса National Match. В отличие от валового патрона Ball M1911, матчевый снаряжался только в латунные гильзы и только пулями с оболочкой из медного сплава. Оболочка пуль матчевых патронов имела чуть большую толщину, что при одинаковой массе сердечников увеличивало общую массу матчевой пули до 234 гран (15,16 г) против 231 грана (14,97 г) у патрона с обычной пулей. На дне гильзы матчевого патрона наносилась маркировка MATCH или NM.  Клейма на патронах Ball Cartridge, Model of 1911, выпущенных после Второй мировой войны

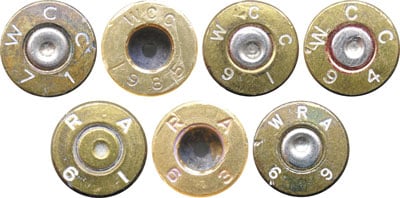

Клейма на патронах Ball Cartridge, Model of 1911, выпущенных после Второй мировой войны

Еще одним послевоенным патроном, принятым для стрелковых соревнований и обучения стрелков, стал Cartridge, Cal. .45, Wad Cutter. Требования к таким патронам были менее жесткие, чем к боевым. 06-2015-17Одной из немногих европейских стран, использовавших патрон .45 АСР, была Норвегия, которая еще в 1912 г. приняла на вооружение американский Colt 1911 конструкции Джона Мозеса Браунинга. Пистолеты американского производства обозначались М/1912, а в последующем после организации собственного лицензионного производства пистолет получил обозначение Konsberg M/1914. Причем метрическое обозначение калибра оружия было пересчитано по полям — и, соответственно, норвежский .45-й калибр стал обозначаться как 11,25 мм вместо общепринятого американского 11,43 мм. После начала Второй мировой войны производство норвежских пистолетов и боеприпасов продолжилось уже для нужд Вермахта и СС. Часть из них даже попала на территорию СССР. В 2012 г. в Севастополе одному из авторов статьи местными военными археологами был презентован найденный на местах боев ВОВ ржавый пистолетный магазин якобы от «кольта» вместе с патронами. Каково же было удивление, когда все извлеченные из магазина боеприпасы оказались изготовленными в разные годы норвежским заводом Raufoss Ammunisjonsfabrikker. На фото представлены клейма из этого найденного норвежского магазина от пистолета Konsberg. Вот такое вот дважды трофейное «эхо войны»... Для снаряжения Wad Cutter могли применяться латунные или латунные никелированные гильзы с поперечной каннелюрой на корпусе и коммерческой маркировкой, коммерческие капсюли, коммерческий бездымный порох, создающий максимальное давление в канале ствола 18 000 PSI (то есть чуть ниже, чем у боевого патрона М1911, развивающего давление 19 000 PSI). Отличительной особенностью Wad Cutter были цилиндроконические свинцовые пули массой порядка 185 гран (12,0 г).

Холостые патроны

 Холостой патрон Cartridge, Blank, Cal. .45 M9 (слева) и нештатный холостой патрон, переделанный из гильзы патрона .30-06Холостой патрон Cartridge, Blank, Cal. .45 M9 (слева) и нештатный холостой патрон, переделанный из гильзы патрона .30-06

После принятия на вооружение боеприпаса М1911 в США начались разработки холостого патрона .45-го калибра, способного нормально функционировать в автоматическом оружии. В основном эксперименты проводились с гильзами .45-го калибра с дульцем, обжатым до бутылочной формы, и разнообразными навесками холостого пороха E.C. blank powder. Лишь в 1918 г. был разработан холостой патрон, который приняли на вооружение под обозначением Cal. .45 Automatic Pistol, Blank Cartridge, Model of 1918. Гильза патрона имела длину 24,13 мм и коническое дульце, обжатое по кромке до диаметра 8,9 мм. На боковой поверхности гильзы выполнялась поперечная каннелюра, которая удерживала внутри гильзы круглый картонный пыж. Патрон снаряжался 0,39 г холостого пороха E.C. blank powder. Этот патрон мог использоваться только с автоматическим пистолетом, имеющим специальные ствол и магазин. Эксперименты по созданию холостого патрона .45-го калибра для автоматического оружия продолжились и в начале 1920-х гг., но все они были неудачными. 29 мая 1924 г. Управление боеприпасов прекратило разработки холостых патронов. Основным потребителем таких боеприпасов была кавалерия, имевшая значительные складские запасы револьверов .45-го калибра. Лишь в ноябре 1943 г. на воо ружение был принят новый холостой патрон Cartridge, Blank, Cal. .45 M9. Он состоял из стальной оцинкованной гильзы длиной 28,14 мм с дульцем, обжатым на конус на расстоянии 22,38 мм от донного среза. Внутри гильзы располагался пороховой заряд массой 0,45 г, прикрытый сверху круглым картонным пыжом, залитым красным лаком. В январе 1944 г. для снаряжения холостых патронов М9 разрешили использовать латунные гильзы. Кроме Frankford Arsenal, производством холостых патронов М9 занимался Evansville Ordnance Plant. Этот завод применял кольцевое кернение вокруг капсюля. В феврале 1944 г. Frankford Arsenal разработал специальный холостой патрон для револьверов, который отличался от стандартного М9 усиленным кернением капсюля тремя плашками. 25 марта 1944 г. этот патрон был официально принят на вооружение под обозначением Cartridge, Blank, Revolver, Cal. .45, M9.

Учебные патроны

Первым учебным патроном, официально принятым на вооружение в США для автоматических пистолетов и револьверов, стал Cal. .45 Dummy Cartridge, Model of 1918. Он состоял из латунной оцинкованной гильзы с оцинкованным капсюльным колпачком и штатной пули М1911. На корпусе гильзы выполнялась поперечная каннелюра, а на дульце — три точечных керна. Для отличия от боевого патрона гильза учебного бо еприпаса имела три отверстия диаметром 3,17 мм чуть выше проточки. Некоторые учебные патроны М1918 имели гильзу без покрытия, четыре отверстия в гильзе и каннелюры — как гладкие, так и с насечками.  Учебный патрон Cal. .45 Dummy Cartridge, Model of 1921 и его картонная коробка

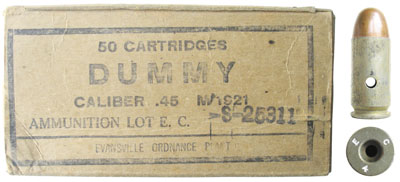

Учебный патрон Cal. .45 Dummy Cartridge, Model of 1921 и его картонная коробка

 После окончания Первой мировой войны в связи с дефицитом штатных учебных патронов М1918 некоторые военные учебные заведения начали собственное производство учебных патронов из боевых.  Российские травматические патроны .45-го калибра производства АКБС и «Техкрим»

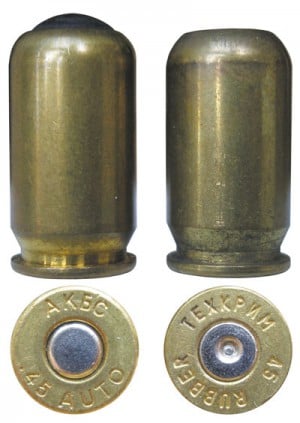

Российские травматические патроны .45-го калибра производства АКБС и «Техкрим»

Популярность боевого оружия .45-го калибра сыграла свою роль и в появлении на гражданском рынке оружия травматического (несмертельного) действия того же калибра. Конечно же, в таком оружии, использующем в качестве поражающего элемента пластизолевую пулю, нет полного соответствия в геометрических размерах элементов патрона, однако гильзы по внешнему виду очень сходны. В 2010 г. в Украине КНПО «Форт» были сертифицированы, а в 2011 г. — и представлены серийные образцы первых отечественных травматических патронов серии «Форт-Т» под обозначением .45 Rubber. Согласно заявленным на сайте производителя характеристикам, патроны выпускаются в двух вариантах исполнения — с пулями массой 1,27 г и 1,42 г, развивающими начальную скорость около 300 и 260 м/с соответственно. Удивительно, но при этом в бумажных проспектах компании фигурирует только один тип патрона, снаряженный пулей массой 1,1 г (?!). Более того, в проспектах КНПО «Форт» за разные годы значение начальной скорости для этой пули указывается то 260 м/с, то 340 м/с. Сложно сказать, чем вызваны такие различия в характеристиках, поскольку информация по боеприпасам в компании остается «тайной за семью печатями».  Общий вид травматического патрона «ФОРТ-Т» и разрезы его гильз с различной маркировкой. Судя по отличиям в их конструкции, компания «Форт» закупает гильзы для травматических патронов как минимум у двух разных поставщиков

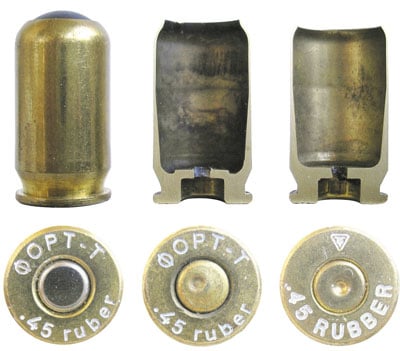

Общий вид травматического патрона «ФОРТ-Т» и разрезы его гильз с различной маркировкой. Судя по отличиям в их конструкции, компания «Форт» закупает гильзы для травматических патронов как минимум у двух разных поставщиков

В России после 2010 г. также получили распространение аналогичные патроны, производство которых было налажено сразу на нескольких патронных предприятиях. Компанией АКБС выпускаются патроны ПП45Rubber РП с пулей массой 1,8 г, снаряжаемой в латунные гильзы. ЗАО «Техкрим» выпускает патроны .45 Rubber c пулей массой 1,5 г, причем ранние патроны могли комплектоваться латунными гильзами американского производства от «ленд-лизовских» боевых патронов .45 АСР времен Второй мировой войны. АО «Барнаульский патронный завод» под торговой маркой SMERSH выпускает .45 Rubber с пулей массой 1,47 г в стальных оцинкованных гильзах, а ЗАО «Новосибирский патронный завод» с 2011 г. начал производить травматические патроны .45-го калибра с пулей аналогичной массы, но снаряженной в биметаллические гильзы.  Коробка с патронами «ФОРТ-Т» .45 Rubber

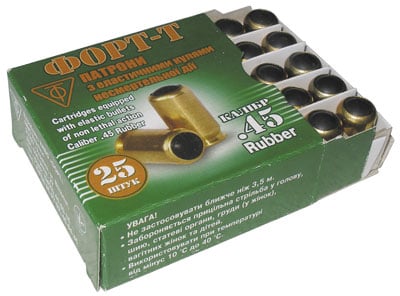

Коробка с патронами «ФОРТ-Т» .45 Rubber

 В 1921 г. на вооружение был принят новый учебный патрон Cal. .45 Dummy Cartridge, Model of 1921, который отличался от предыдущей модели усиленным креплением пули с помощью трехточечного кернения дульца гильзы. В 1942 г. для упрощения производства в конструкции учебных патронов был отменен капсюльный колпачок. В августе 1943 г. для снаряжения таких боеприпасов стали применять стальные оцинкованные гильзы. С марта 1944 г. в гильзах учебных боеприпасов стали выполнять два отверстия и отменили специальное цинковое покрытие для идентификации учебного патрона. После войны в наставлениях осталось требование по наличию отверстия в гильзе для идентификации патрона, но без указания количества отверстий.

Патроны высокого давления

Первая крупная партия из 17 560 патронов высокого давления .45-го калибра была изготовлена Frankford Arsenal в 1915 г. для испытаний новых и отремонтированных пистолетов. Они снаряжались штатной пулей М1911 в латунную оцинкованную гильзу. Заряд пороха Bullseye создавал при выстреле давление порядка 20 000 PSI.  Российские патроны .45 АСР производства Тульского патронного завода (торговые марки WOLF и Tulammo) и Ульяновского патронного завода

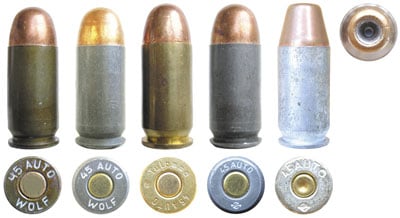

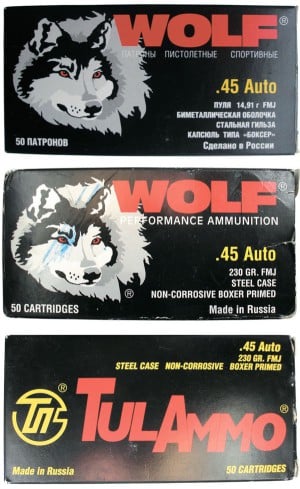

Российские патроны .45 АСР производства Тульского патронного завода (торговые марки WOLF и Tulammo) и Ульяновского патронного завода

В начале 1930-х гг. на вооружение был принят новый боеприпас высокого давления, получивший обозначение М1.  Технологическая последовательность изготовления биметаллической гильзы .45 АСР производства Новосибирского патронного завода

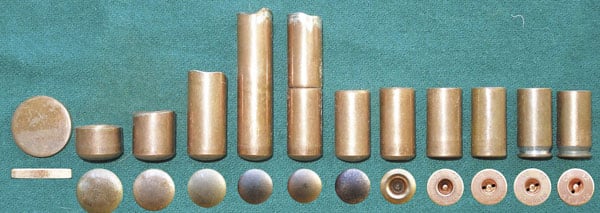

Технологическая последовательность изготовления биметаллической гильзы .45 АСР производства Новосибирского патронного завода

При выстреле он создавал в канале ствола давление от 21 000 PSI до 23 000 PSI. 3 августа 1943 г. на вооружение был принят вариант боеприпаса высокого давления со стальной гильзой, получивший обозначение Cartridge, High Pressure Test, Cal. .45, M1, Steel case.  Сравнительный разрез и внешний вид гильз немецкого и советского (справа) производства с капсюльной системой «бердан». Отчетливо виден «германский след» в технологии производства советской гильзы

Сравнительный разрез и внешний вид гильз немецкого и советского (справа) производства с капсюльной системой «бердан». Отчетливо виден «германский след» в технологии производства советской гильзы

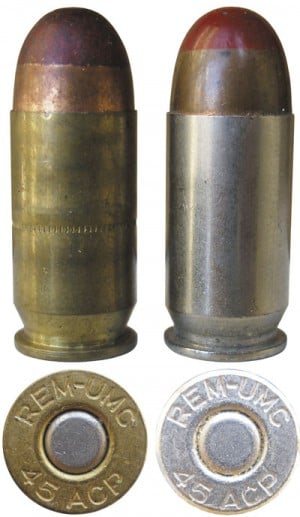

После войны патроны высокого давления были стандартизированы под единым обозначением Cartridge, Caliber .45, High Pressure Test, M1. Они снаряжались в стальную гильзу, покрытую оловом, штатной пулей в стальной оболочке, покрытой томпаком, и зарядом пороха SR7970 или HPC18 массой 0,45 г. При выстреле патрон создавал в канале ствола давление до 22 000 PSI.

Патрон с трассирующей пулей

Разработка трассирующих пуль для патронов .45-го калибра началась в США в 1912 г. Основным разработчиком был Frankford Arsenal, а заказчиком — различные военные ведомства: от Корпуса сигнальных войск армии до ВВС. Самая обширная и последовательная серия экспериментов c трассирующими пулями .45-го калибра была проведена инженером по вооружению Frankford Arsenal Льюисом (L.D. Lewis). Его серия из 16 моделей опытных пуль с различными трассирующими составами, получивших обозначения от Т1 до Т1-Е15, была создана в период с 1924 г. по 1931 г. Однако в 1934 г. Комитет по боеприпасам (Ordnance Committee) прекратил все разработки трассирующих пуль для патрона М1911. В 1936 г. работы по созданию трассирующих пуль возобновились по заказу Кавалерийского департамента.  Варианты предсерийных трассирующих патронов

Варианты предсерийных трассирующих патронов

Наконец, в начале 1939 г. наиболее удачная пуля Льюиса Т1-Е14 была принята для пистолетного патрона, который получил обозначение Cal. .45 Tracer Cartridge, M1. Этот боеприпас предназначался для использования кавалерией в качестве сигнального средства и для корректировки направления стрельбы пистолетов-пулеметов. Пуля массой 13,87-14,26 г (214-220 гран) давала устойчивую трассу красного цвета на дистанции до 180 м. Ее вершина была окрашена в красный цвет. Патрон с трассирующей пулей не имел поперечной каннелюры на корпусе гильзы, поскольку она могла приводить к задержкам в работе пистолетов-пулеметов. Американские наставления рекомендовали снаряжать магазины пистолетов-пулеметов в пропорции: один патрон с трассирующей пулей на три патрона с обычной пулей. С 1 декабря 1941 г. Frankford Arsenal начал выпускать трассирующие патроны с гильзами из мягкой латуни, так как в условиях жаркого климата трассирующий состав оказался склонен к увеличению объема, что приводило к растрескиванию дульца стандартной гильзы из более твердой латуни. Гильзы трассирующих патронов из мягкой латуни имели дополнительный символ в маркировке в виде пятиконечной звезды. В 1941-1942 гг. наблюдались случаи нарушения работы автоматики пистолетов-пулеметов по вине трассирующих патронов М1. В мае 1942 г. сухопутные войска (Army Ground Forces) прекратили заказывать трассирующие патроны .45-го калибра для пистолетов-пулеметов, а в 1943 г. армейские запасы трассирующих патронов М1 были переданы ВМС для использования в качестве сигнальных средств. 5 июля 1945 г. 06-2015-28Комитет по боеприпасам (Ordnance Committee) реклассифицировал Cal. .45 Tracer Cartridge, M1 как устаревший и рекомендовал уничтожить все наличные запасы этих боеприпасов. Лишь в 1960-х гг. с началом Вьетнамской войны на вооружение США был принят новый патрон с трассирующей пулей Cartridge, Caliber .45, Tracer, M26. Он предназначался для целеуказания, зажигательного действия и подачи сигналов и снаряжался в стальную гильзу зарядом однокомпонентного пороха массой 0,39 г и пулей со стальной оболочкой длиной 17,27 мм и массой 13,48 г. Пуля состояла из стальной оболочки, покрытой медью или томпаком, свинцового сердечника и расположенных за ним трассирующего и инициирующего составов. Для идентификации боеприпаса вершина пули окрашивалась в красный цвет.

«Однажды в СССР»

Массовое распространение патрона .45 АСР состоялось во время Второй мировой войны, когда США не только насыщали этим боеприпасом собственные вооруженные силы, но и активно поставляли его союзникам. Эти поставки не обошли стороной и Советский Союз. В рамках Закона о ленд-лизе (lend lease act), разработанного и принятого в США в 1940-1941 гг., странам-союзникам Америки, чью помощь в во йне президент Рузвельт считал жизненно важной для обороны, предоставлялось продовольствие, военное и гражданское оборудование, различные типы оружия и боеприпасов, пороха и взрывчатые вещества, сырье, материалы и информационные разработки. После вступления США в во йну программа ленд-лиза применялась более чем к 40 странам, однако наибольшие объемы поставок направлялись в Великобританию и СССР. За годы войны в Советский Союз по ленд-лизу было поставлено большое количество стрелкового вооружения под патрон .45 АСР, включая 137 729 пистолетов-пулеметов (Thompson различных модификаций и Reising М50) и 12 997 пистолетов Colt M1911. Вместе с оружием США поставило в СССР 306 065 000 патронов с обычной пулей Cal. .45, Ball, M1911. Кроме Америки, боеприпасы .45-го калибра поставляла в СССР и Великобритания. Однако тут взаимоотношения регулировались не Законом о ленд-лизе, а специальными договорами — Соглашением о совместных действиях в войне от 12 июля 1941 г. и Соглашением о товарообороте, кредите и клиринге от 16 августа 1941 г. В рамках этих договоренностей с 1 октября 1941 г. по 31 марта 1946 г. Великобритания поставила в СССР 20 786 000 патронов .45-го калибра.  Патрон с пулей FMJ и коробка чешской фирмы Sellier&Bellot

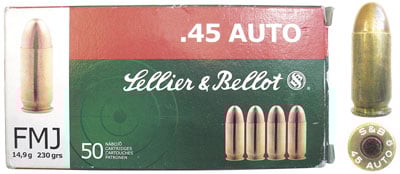

Патрон с пулей FMJ и коробка чешской фирмы Sellier&Bellot

Мы можем составить общее впечатление о характере применения американского вооружения под патрон .45-го калибра в СССР на примере Украины, чья территория во время Второй мировой была полностью охвачена боевыми действиями. С учетом того, что основная часть стрелкового вооружения из США была поставлена в период 1942-1943 гг., его наиболее широкое применение совпало с периодом крупных контрнаступлений тех лет. Например, мы можем подтвердить активное использование «ленд-лизовского» стрелкового оружия в период битвы за Днепр. По свидетельству военных археологов, гильзы и патроны .45 АСР являются частой находкой по всему Левобережью Украины и особенно массово встречаются на линиях боев в районе Киева — от Лютежского плацдарма до Букринского. Это говорит о большом насыщении штурмовых подразделений РККА американским автоматическим вооружением в ходе битвы за Киев.  Клейма китайских патронов .45 АСР: выпущенные 21-м арсеналом в 1948 г. (слева) и современного выпуска компании Norinco (справа)


Клейма китайских патронов .45 АСР: выпущенные 21-м арсеналом в 1948 г. (слева) и современного выпуска компании Norinco (справа)

Однако в боях последующего периода наблюдается существенный спад его применения. Что характерно, находки американского оружия на местах былых боев — большая редкость. Вероятно, после наиболее напряженных действий американское оружие было передано частям второй линии либо вообще изъято и передано на скла ды. Косвенное подтверждение этой теории мы получили в 1990-х, когда огромная часть различного исторического стрелкового оружия стала переделываться в массогабаритные макеты (ММГ) и поступать в продажу как «исторические сувениры». Тут-то и оказалось, что, по-видимому, большинство американских пистолетов и пистолетов-пулеметов не только не было использовано в ходе Второй мировой войны, но и не было возвращено в США согласно Протоколам программы «ленд-лиз». Скорее всего, советское правительство просто «списало» это оружие на «естественную убыль» в период ведения боевых действий. Количество патронов .45 АСР на складах Минобороны и МВД также было весьма существенным — поскольку до недавнего времени везде, где для различных нужд требовались патроны .45АСР, всегда оперативно «всплывали» именно «ленд-лизовские» боеприпасы. Во время холодной войны многие европейские компании поставляли боеприпасы американским вооруженным силам в рамках так называемой Программы оффшорных закупок (Offshore Procurement Program). Зарубежные производители, которые могли выпускать патроны, соответствующие требованиям военных спецификаций США, поставляли боеприпасы к ручному оружию непосредственно в подразделения, базирующиеся и вне территории США, и даже на территории США и сопредельных государств. 06-2015-35 Среди компаний, получавших американские военные заказы в рамках Offshore Procurement Program, были бельгийская Fabrique Nationale, итальянская Societa metallurgica іtaliana, греческая Greek Powder and Cartridge Company, турецкая Makina ve Kimya Endustrisi, израильская Small Caliber Ammunition Division (SCA) of Israel Military Industries Ltd. (IMI) и другие. Некоторые из них — например, Greek Powder and Cartridge Company и Makina ve Kimya Endustrisi — получали американскую помощь в модернизации своих производственных линий (при технической поддержке компании Olin/WCC), поэтому их продукция очень похожа на изделия американских компаний. «Оффшорные поставщики» часто получали заказы на небольшие партии патронов, которые было нерентабельно производить на высокопроизводительных линиях в США. 06-2015-36 Например, в 1953 г. американские вооруженные силы предложили зарубежным компаниям изготовить боеприпасы .45 калибра М1911. Переговоры велись как минимум с тремя компаниями — французской Gevelot (SFM), итальянской Societa metallurgica іtaliana и греческой Greek Powder and Cartridge Company. По неизвестным причинам контракт с французами не был заключен — несмотря на то, что был разработан и утвержден рабочий чертеж патрона с обычной пулей и маркировкой GEV 53. Итальянская и греческая компании смогли произвести поставки патронов .45, Ball, M1911 американским военным в 1954-1956 гг. При этом греки для этого контракта использовали свой стандартный код производителя — HXP, а итальянцы — специфический SYI. Это касается, в первую очередь, экспертно-криминалистических отделов МВД, где для контрольных отстрелов оружия .45-го калибра практически всегда использовались «ленд-лизовские» боеприпасы. Патроны времен Второй мировой широко использовались различными стрелковыми организациями и тирами МО, а также оружейными предприятиями и конструкторскими бюро. В структуре КГБ СССР патрон .45 АСР и оружие под него вообще штатно числились в службе военно-технического снабжения «конторы». Например, патрон М1911 имел номенклатурный номер 92401.  Варианты маркировки на коммерческих патронах .45 АСР: A USA — Armscor USA (CША); AGUILA — Industrias Tecnos S.A. de C.V. (Мексика); AP — Arms Corporation of the Philippines (Филиппины); BLAZER — Blazer Ammunition (США); CBC — Companhia Brasileira de Cartuchos (Бразилия); FC, FEDERAL — Federal Cartridge Co. (США); FIOCCHI USA — Fiocchi of America Inc. (США); GECO — RUAG Ammotec GmbH (Германия); HRTRS — Herters Inc. (США); IMI — Small Caliber Ammunition Division (SCA) of Israel Military Industries Ltd. (Израиль); LC — Lake City Army Ammunitions Plant (США); PMC — Poongsan Metal Manufacturing Company Ltd. (Корея); PMP — Pretoria Metal Pressing Ltd. (ЮАР); SPEER — Omark Industries , CCI-Speer / Sporting Equipment Division (США); TZZ — Small Caliber Ammunition Division (SCA) of Israel Military Industries Ltd. (Израиль); WINCHESTER, W-W — Winchester, Olin Corp. (США); *-* — Starline Brass, Inc. (США)

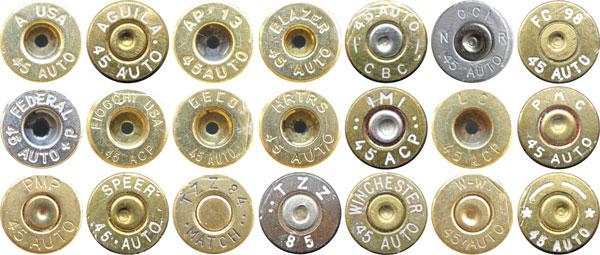

Варианты маркировки на коммерческих патронах .45 АСР: A USA — Armscor USA (CША); AGUILA — Industrias Tecnos S.A. de C.V. (Мексика); AP — Arms Corporation of the Philippines (Филиппины); BLAZER — Blazer Ammunition (США); CBC — Companhia Brasileira de Cartuchos (Бразилия); FC, FEDERAL — Federal Cartridge Co. (США); FIOCCHI USA — Fiocchi of America Inc. (США); GECO — RUAG Ammotec GmbH (Германия); HRTRS — Herters Inc. (США); IMI — Small Caliber Ammunition Division (SCA) of Israel Military Industries Ltd. (Израиль); LC — Lake City Army Ammunitions Plant (США); PMC — Poongsan Metal Manufacturing Company Ltd. (Корея); PMP — Pretoria Metal Pressing Ltd. (ЮАР); SPEER — Omark Industries , CCI-Speer / Sporting Equipment Division (США); TZZ — Small Caliber Ammunition Division (SCA) of Israel Military Industries Ltd. (Израиль); WINCHESTER, W-W — Winchester, Olin Corp. (США); *-* — Starline Brass, Inc. (США)

Еще один малоизвестный эпизод использования патронов .45 АСР в СССР был связан с военной авиацией. В 1920-1930-е годы на вооружении многих пилотов ВВС РККА штатно состояли пистолеты Colt М1911. Соответственно, требовалось регулярное пополнение боекомплекта, хоть и в небольшом количестве. Данные нужды перекрывались за счет экспорта патронов из-за рубежа и даже попыткой наладить мелкосерийное производство данных боеприпасов на отечественном Подольском патронном заводе. Из иностранных поставщиков основными выступали американская компания Peters Cartridge Company и немецкая Geco (Gustav Genschow & Co). Выбор производителей из этих стран был вполне естественным в силу некоторой изолированности СССР на мировой арене, где немногие страны решались сотрудничать в военной области с «молодой Советской республикой». И если патроны американского производства имели довольно типовое устройство, то немецкие боеприпасы обладали рядом конструктивных особенностей. Так, гильза немецких патронов снаряжалась капсюлем системы «бердан» вместо общепринятых капсюлей типа «боксера», а сами капсюли использовались меньшего диаметра, нежели американские. В СССР пошли по немецкому пути и стали выпускать патроны также с капсюлем «бердан» малого диаметра. Однако советские гильзы имели и другие конструктивные особенности. Так, на внутренней поверхности стенки гильзы выполнялась «ступенька», в которую упирался донный срез пули при снаряжении. В патронах иностранного производства, в первую очередь — американского, «упор» для пули создавался за счет поперечной каннелюры на корпусе гильзы. Кроме того, донная перегородка советских гильз имела характерную выгнутую форму, а запальные отверстия были заметно шире, чем у немецких гильз. Патрон снаряжался пулей массой 14,9 г со свинцовым сердечником в мельхиоровой оболочке и зарядом пироксилинового трубчатого пороха массой 0,38 г, сходного с порохом типа П-45.

Наши дни

На постсоветском пространстве патроны .45 АСР серийно были адаптированы только в России и в основном предназначались для экспортных поставок за рубеж. К 1999 г. на Тульском патронном заводе были отработаны техусловия на патрон .45 АСР, получивший название «патрон пистолетный спортивный (ППС) 11,5х23 (45 AUTO)». К 2002 г. началось его серийное производство в стальных лакированных гильзах под торговой маркой Wolf. Как видно из названия торговой марки, принадлежащей американской компании SSI, патроны были ориентированы преимущественно для поставок на рынок США. К середине 2000-х к боеприпасу были адаптированы стальные гильзы с фосфатно-полимерным покрытием. Несмотря на преклонный возраст, патрон .45 АСР до сих пор сохраняет свою популярность на гражданском рынке. Поэтому неудивительно, что он внесен в самые популярные коммерческие стандарты — C.I.P. и SAAMI. Еcли европейский C.I.P. достаточно сдержанно описывает этот патрон под обозначением .45 Auto, то в американском SAAMI боеприпас представлен в трех модификациях — .45 Automatic, .45 Automatic Match и .45 Automatic +Р. Как видно из приведенной ниже таблицы, габаритные размеры патрона .45 АСР полностью совпадают в обоих стандартах, хотя американцы решили разделить габаритные размеры оболочечной пули FMJ и цельносвинцовой.

Сравнение габаритных размеров патрона .45 АСР по стандартам C.I.P. и SAAMI 06-2015-48


В значениях допустимых величин давления европейцы ограничились лишь одним типом патрона, а в американском стандарте SAAMI подробно расписаны все три варианта патрона .45 Automatic, включая варианты снаряжения пулями различной массы.

Допустимые величины давления пороховых газов для патрона .45 Auto по стандарту C.I.P. 06-2015-49

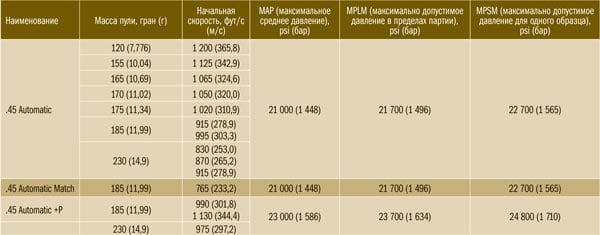

Характеристики патронов .45 Automatic, .45 Automatic Match и .45 Automatic +Р по стандарту SAAMI 06-2015-50


После того как с 2005 г. Ульяновский патронный завод был взят под управление ТПЗ, на нем тоже развернули производство .45 АСР. Ульяновские патроны выпускались в стальных лакированных гильзах, оцинкованных гильзах и в гильзах с полимерным покрытием. В настоящее время уже под новой торговой маркой Tulammo налажено производство патронов и в латунных гильзах. В 2012 г. приступил к производству патрона .45 AUTO и Барнаульский патронный завод, который предлагает пользователям боеприпасы с пулей FMJ массой 14,9 г (230 гран) и стальными гильзами с капсюльной системой «бердан». Гильзы выпускаются с защитным покрытием латунью, цинком или полимером. Также в 2012 г. было отработано производство патронов .45 AUTO и на Новосибирском патронном заводе, производящем биметаллические гильзы с той же капсюльной системой «бердан». Однако по ряду причин полноценное серийное производство боеприпасов пока не налажено.

На прилавках магазинов

К сожалению, в Украине .45 АСР пока не нашел такого широкого распространения, как, например, патрон 9х19. Его присутствие заметно, в основном, только в качестве образца для спортивной и развлекательной стрельбы в коммерческих тирах. Соответственно, линейка боеприпасов, применяемых для этих целей, у нас представлена довольно скудно — и всего несколькими европейскими и американскими производителями. Из всего разнообразия патронов .45 АСР в Украине, как правило, используются патроны с цельнооболочечными пулями FMJ стандартной массы — 14,9 г. Из зарубежных производителей у нас успели «отметиться» чешская компания Sellier&Bellot, не мецкая Geco и американские Federal и Hornady. Hornady Manufacturing Co. отличается большим ассортиментом серийных патронов .45 АСР — как для гражданского рынка, так и для правоохранительных органов. Гражданские патроны снаряжаются экспансивными пулями с выемкой в носовой части XTP (eXtreme Terminal Performance) массой 185, 200 и 230 гран и экспансивными пулями с пластиковым наконечником FTX (Flex Tip) и Z-Max (Zombie-Max) массой 185 гран. Для правоохранительных органов в серии патронов Critical Duty в никелированной гильзе 45 Auto +P предлагается вариант снаряжения экспансивной пулей FlexLock массой 220 гран. Ну и, конечно же, Hornady предлагает классические патроны с оболочечной пулей типа FMJ массой 230 гран. 06-2015-41


Статья опубликована в журнале "Мир увлеченеий: Охота&Оружие" в № 6 за 2015 год.
