У истоков…

У истоков…

В предыдущей статье мы кратко остановились на последних тенденциях патронного мира XXI века, а сейчас, сделав крутой разворот, попробуем вернуться назад, к истокам возникновения унитарных патронов для нарезного оружия. На первый взгляд, такой резкий скачок на целых полтора века назад может показаться странным, однако, не зная прошлого, трудно смотреть в будущее...

За прошедшие годы в рубрике «Боекомплект» было описано значительное количество патронов, которые оказали влияние на развитие боеприпасов в XX веке. Однако не стоит забывать, что становление и развитие патронных технологий происходило гораздо раньше. Решающую роль в стремительном развитии унитарных патронов сыграли два фактора: военные конфликты второй половины XIX века и бурное развитие промышленности, технологий и материалов в его конце. Достижения химической промышленности позволили улучшить баллистические характеристики боеприпасов и оптимизировать их размеры, а применение прогрессивных технологий машинного производства привели к замене некоторых элементов боеприпасов на принципиально новые. На протяжении нескольких веков активного использования огнестрельного оружия двумя главнейшими пользователями боеприпасов являлись военные и охотники. Именно в охотничьей области большинство передовых технологий внедрялось раньше, чем в армейской. Хотя военные были и остаются наиболее массовыми потребителями боеприпасов, самые важные и эффективные изобретения «патронщиков» приходят к ним с некоторым запозданием, связанным с медленными оборотами гигантского маховика под названием «государственный аппарат». Поэтому именно охотники стали первыми применять в ружьях капсюльную систему воспламенения взамен кремневой и намного раньше военных начали использовать унитарные патроны с металлической гильзой вместо бумажной. Переход от унитарных патронов с бумажной гильзой к патронам с цельнотянутой латунной гильзой потребовал от фирм-производителей значительной концентрации усилий на существенном повышении качества продукции и скорейшем освоении новых технологий. Времена кустарных патронных мастерских, где мальчики-подростки собирали «свертные» гильзы, канули в Лету. Наступила эра машинного производства и промышленных технологий. Многочисленные медно-прокатные предприятия на многие годы получили огромный дополнительный рынок сбыта своей продукции, взяв подряды на производство гильз и пульных оболочек для военного и коммерческого рынка. Переход на металлические унитарные патроны навсегда перевел патронное производство из области кустарного изготовления на маленьких фабриках и войсковых мастерских исключительно в сферу специализированных патронных предприятий. Возможность получить большие заказы от правительства и частных фирм заставила крупные компании инвестировать средства в патронное производство и начать активный поиск оптимальных технологических решений. С этого момента производственный цикл выпуска патронов был выведен из рамок полуручного изготовления к полностью механизированному процессу.

Первые шаги

Изобретение капсюля-воспламенителя до сих пор считается одним из важнейших этапов на пути создания унитарных патронов. Уже в XVII веке человечество умело получать гремучую ртуть, однако ее свойство зажигать метательный заряд оставалось неизвестным до начала XIX века. Лишь в 1807 г. шотландский священник и изобретатель Александр Форсайт (Alexander Forsyth) получил английский патент № 3032 на использование гремучей ртути в качестве инициирующего средства. Вскоре это взрывчатое вещество было заключено в металлический колпачок, который получил название капсюля. Но кто изобрел этот важный элемент будущего патрона, до сих пор неизвестно. Американец Джошуа Шоу (Joshua Show) в своем патенте на капсюль от 19 июня 1822 г. указывал, что идея этого изобретения появилась у него в Англии в 1814 г. Однако английские оружейники Эгг (Egg), Хоукер (Hawker) и Пёрди (Purdey) оспаривали его первенство. Во Франции оружейник Прела (Prelat) зарегистрировал патент на капсюль в 1818 г. Так или иначе, но человечество теперь имело в своем распоряжении все необходимое для создания унитарного патрона — пулю, порох и капсюль. Оставалось только соединить эти компоненты вместе с помощью корпуса, то есть металлической гильзы. У истоков…

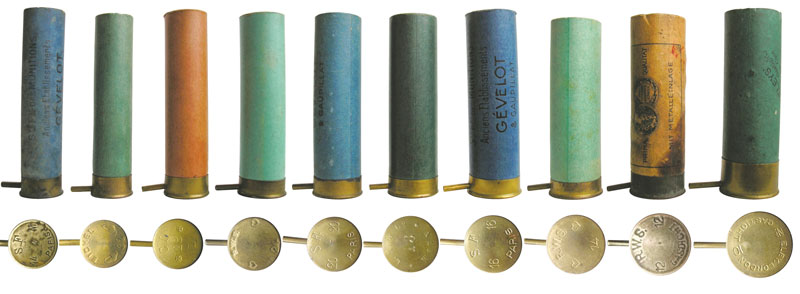

Шпилечные патроны с бумажной гильзой широко применялись для гладкоствольного оружия

Многие изобретатели в первой половине XIX века пытались решить эту задачу. Постепенно в разработках наметились три основных направления: шпилечные патроны, патроны бокового воспламенения и патроны центрального воспламенения.

У истоков…У истоков…

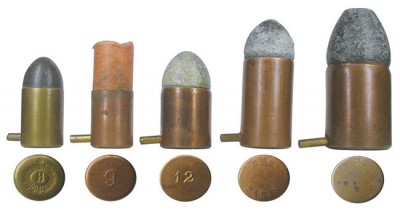

 Шпилечные патроны с металлическими гильзами для револьверов и нарезных ружей калибров от 2 до 15 мм

Одними из первых появились шпилечные патроны, или Pin Fire, получившие название Лефоше (Lefaucheux). Их создатель, парижский оружейник Казимир Лефоше (Casimir Lefaucheux), впервые запатентовал свое изобретение 28 января 1833 г. Патент включал описание казнозарядного ружья и шпилечного патрона. Поскольку Лефоше не имел достаточно средств для организации массового производства патронов и ружей своей системы, он заключил соответствующие контракты на использование его изобретения с 17 французскими и 6 бельгийскими оружейными компаниями. Чуть позже он продал права на шпилечные патроны своей системы французскому предпринимателю Мари Жозефу Жевело (Marie Joseph Gevelot) за 900 франков. Благодаря простоте изготовления и возможности перезаряжать использованную гильзу, патроны Лефоше получили широкое распространение в XIX веке. Однако они обладали значительными недостатками. Через отверстие для шпильки происходил прорыв газов, а выступающая шпилька делала такие патроны неудобными в обращении и даже небезопасными. Поэтому их применение ограничивалось в основном револьверами и гладкоствольными ружьями. У истоков…

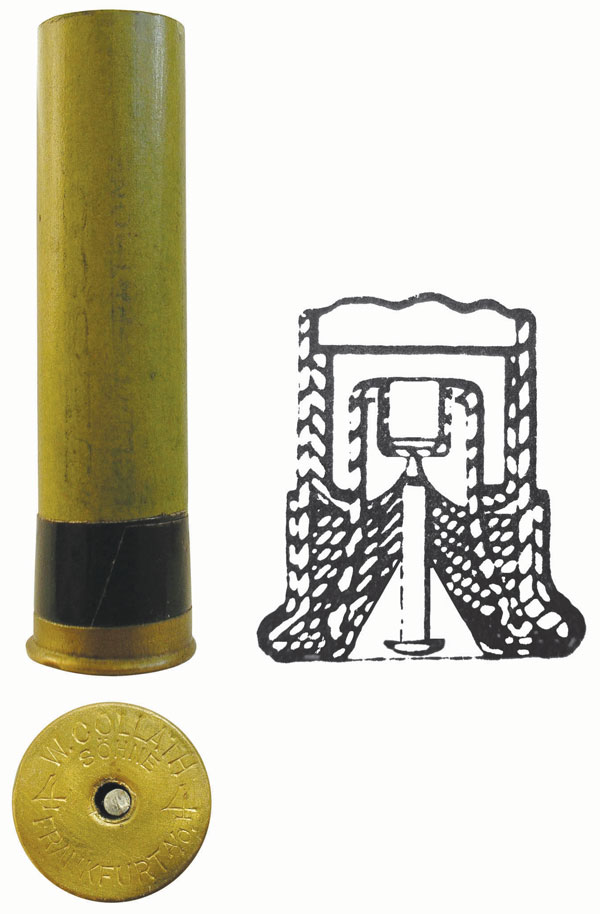

Несмотря на широкое распространение патронов Лефоше, их главным недостатком являлась выступающая из гильзы шпилька. Многие изобретатели пытались усовершенствовать конструкцию шпилечных патронов. Например, в конце XIX века немецкий оружейник Вильгельм Коллат (Wilhelm Collath) начал выпускать специальные патроны, в которых шпилька была расположена внутри донной части гильзы, вдоль ее оси. Иногда такие патроны называют Teschner-Collath, с добавлением имени первого владельца фирмы, которую позже возглавил Коллат. Для своих патронов и ружей Вильгельм Коллат ввел собственную систему из 8 калибров, в которой 0-й калибр примерно соответствовал 10-му калибру для патронов центрального воспламенения гладкоствольного оружия, 1-й — 12-му, 3-й — 14-му, 4-й — 16-му, 5-й — 18-му, 6-й — 20-му, 7-й — 24-му и 8-й — 28-му. Гильзы Коллата для дымного пороха изготавливались с бумажным корпусом зеленого цвета, а для бездымного пороха — с корпусом красного цвета

Почти одновременно со шпилечными патронами появились их конкуренты — патроны кольцевого воспламенения, или Rim Fire. Примерно в 1835 г. француз Флобер (Flobert) изобрел патрон, представлявший собой удлиненный капсюль с выступающим фланцем, снаряженный капсюльным составом и свинцовой пулькой. Его изобретение, получившее название «патрон Флобера», до сих пор используется для стрельбы на короткие дистанции. Чуть позже Хорэс Смит и Дэниел Вессон (Horace Smith и Daniel Wesson, Smith & Wesson) создали на базе изобретения Флобера полноценный унитарный патрон. Для этого гильзу еще больше удлинили, а в промежуток между капсюльным составом и пулей добавили пороховой заряд. Благодаря простоте конструкции и относительной дешевизне патроны бокового воспламенения прочно заняли свою нишу в мире стрелкового оружия XIX века. Они применялись как в однозарядном оружии и револьверах, так и в магазинных винтовках систем Henry, Spencer, Winchester и др. Значительное распространение патроны бокового воспламенения получили во время и после Гражданской войны в США (1861-1865 гг.). Однако дальнейшее развитие этого типа боеприпасов было ограничено недостаточной прочностью гильзы, не способной выдерживать большие давления при выстреле, и невозможностью ее переснаряжения после выстрела. Тем не менее, патроны бокового воспламенения дожили до наших дней и до сих пор сохраняют популярность в сегменте недорогих малокалиберных патронов. Долгие годы безусловным лидером «мелкашек» является патрон .22 LR, но некоторые известные производители боеприпасов до сих пор возвращаются в своих разработках к системе Rim Fire. Например, компания Hornady в 2002 г. представила на рынке новый патрон .17 Hornady Magnum Rimfire, а с 2004 г. его начали производить не менее известные американские фирмы — CCI, Federal Cartridge и Remington. У истоков…

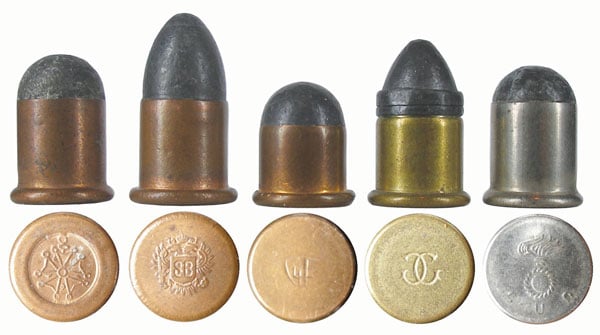

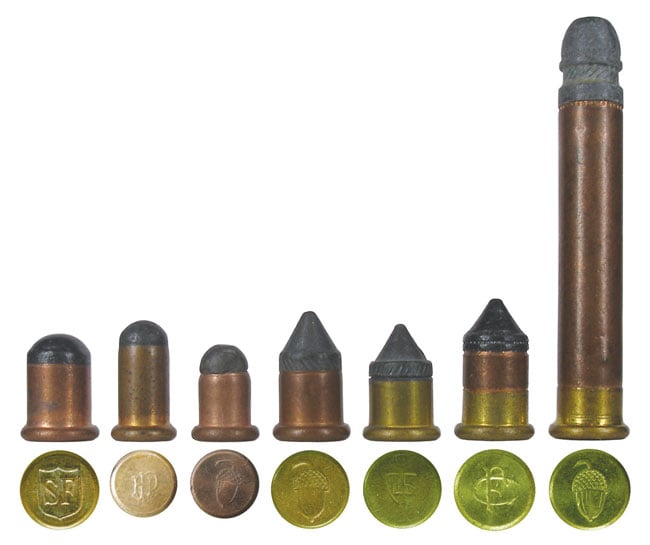

Различные патроны системы Flobert и Bosquette

Патроны центрального воспламенения, в которых капсюль расположен в центре дна гильзы, достаточно долго пробивали себе дорогу на оружейный рынок. Причиной тому были несовершенные технологии XIX века и длительный поиск прочной конструкции гильзы. Первые образцы патронов центрального воспламенения разрабатывались с комбинированной бумажно-металлической гильзой и применялись большей частью для гладкоствольного оружия. Уже в 1829 г. французский изобретатель Климент Потте (Clement Pottet) получил патент № 3930 на гильзу с бумажным корпусом и отъемным основанием, в центре которого имелось отверстие для помещения капсюльного состава. Вслед за Потте различные гильзы центрального воспламенения разработали Огастус Демондион (Augustus Demondion, Англия, 1831), Абрахам Мозер (Abraham Moser, Англия, 1831), Лепаж (Lepage, Франция, 1832), Восс (Voss, Дания, 1834), Холье (Houllier, Франция, 1846). В 1852 г. англичанин Чарльз Ланкастер (Charles Lancaster) изобрел гильзу центрального воспламенения с цельнотянутым медным корпусом. Центральная часть дна гильзы имела уменьшенную толщину. Внутрь по центру гильзы помещали капсюльный состав, который сверху был прикрыт латунным диском с четырьмя запальными отверстиями. Края диска были запрессованы во фланец гильзы. Система Ланкастера получила некоторое распространение среди охотников, но главным ее недостатком была невозможность переснаряжения после выстрела. В 1855 г. Потте получил французский патент № 12746 на гильзу улучшенной конструкции, состоящую из картонного корпуса, металлического основания и картонной прокладки для усиления донной части гильзы. Стремительное развитие патронных технологий в конце XIX — начале XX века существенно ограничило роль мелких патронных заводиков и мастерских. Ведущие позиции на рынке боеприпасов заняли крупные промышленные предприятия, оснащенные современным высокопроизводительным оборудованием. Такие фирмы имели возможность и средства для оперативного изготовления крупных партий боеприпасов, могли предложить заказчику патроны собственной разработки, а также постоянно модернизировали свое производство для изготовления самых передовых патронных конструкций и компонентов. Многие из них начинали свой бизнес в качестве маленьких капсюльных фабрик, но, следуя тенденциям рынка боеприпасов, постепенно «выросли» в лидеров патронной индустрии. Некоторые из них существуют и в наши дни, другие были поглощены конкурентами и дошли до нас только в виде громких брендов. Французы, создатели патронов Флобера и Лефоше, имели в XIX-XX веках развитую индустрию боеприпасов, занимающую лидирующие позиции на мировых рынках. Среди знаменитых патронных компаний этой страны особое место занимает фирма, известная свое аббревиатурой SFM. В 1823 г. Жозеф-Марен Жевело (Joseph-Marin Gevelot) получил патент на капсюль собственной конструкции и открыл фабрику в Париже. В 1835 г. Франсуа Андре Гопийя (Franсois Andre Gaupillat) создал в пригороде Парижа капсюльное предприятие Societe Gaupillat, Illig, Guindorff et Masse. В 1884 г. семьи Гопийя и Жевело объединяют свой бизнес с образованием компании Societe Française des Munitions de Chasse, de Tir et de Guerre (SFM). Долгие годы SFM (позднее — Gevelot S.A.) была крупнейшей французской патронной компанией, пока в 1993 г. не прекратила производство оружия и боеприпасов, переключившись на выпуск «мирной» продукции. «Лоскутная империя», Австро-Венгрия, прежде чем уйти с подмостков исторической сцены после окончания Первой мировой войны, успела подарить патронному миру несколько крупнейших предприятий, оказавших значительное влияние на развитие патронных технологий и конструкций в ХХ веке. В 1860 г. Серафин Келлер (Serafin Keller) открыл в австрийской деревушке Хиртенберг собственную мастерскую, которая поставляла австрийской армии компоненты взрывателей и артиллерийских гильз, а также запчасти к ручному оружию. Постепенно его предприятие выросло до размеров крупного завода боеприпасов Hirtenberger Patronen-, Zündhütchen und Metallwarenfabrik. В 1930 г. это предприятие поглотило остатки завода своего давнего конкурента Георга Рота (Georg Roth) — патронную фабрику Patronenfabrik A.G. Lichtenwоrth. 31 марта 2004 г. выпуск боеприпасов к ручному огнестрельному оружию на заводе Hirtenberger A.G. был прекращен, а права на лицензионное использование торговой марки Hirtenberger (HP) при производстве боеприпасов к ручному оружию были проданы швейцарской компании RUAG Ammotec. Еще одна знаменитая австро-венгерская компания, Sellier&Bellot (S&B), была основана в Праге в 1825 г. Рост компании сопровождался созданием филиалов по всей Европе и даже в Российской Империи. Из всех предприятий S&B до наших дней дожило только одно — Sellier & Bellot a.s. в чешском городе Влашим. Однако оно сохранило не только прежнее название материнской фирмы, но и лидирующие позиции на рынке боеприпасов. В 2009 г. эта компания вошла в состав концерна CBC Group. Не отставали от своих соседей и немецкие производители патронов: их влияние на эволюцию боеприпасов было решающим на многих этапах. В 1878 г. Вильгельм Лоренц (Wilhelm Lorenz) создал в немецком городе Карлсруэ предприятие под названием Deutsche Metallpatronenfabrik Lorenz. 4 ноября 1896 г. общее собрание акционеров постановило изменить название фирмы на Deutsche Waffen und Munitionsfabriken (DWM). В 1949 г. предприятие DWM в Карлсруэ было переименовано в Industrie-Werke Karlsruhe AG (IWK). В 1970 г. Industrie-Werke Karlsruhe AG (IWK) объединилась с компанией KUKA AG из Аугсбурга с образованием совместной компании Industriewerke Karlsruhe Augsburg AG (IWKA). В 2002 г. IWKA продала концерну Rheinmetall group все свои предприятия, связанные с оборонными технологиями и разработками. Еще один немецкий лидер патронного производства, компания Rheinische-Westfalische Sprengstoff AG (RWS), была основана 1 ноября 1886 г. В 1889 г. RWS купила крупную фабрику по производству капсюлей и патронов H. Utendoerffer Patronenfabrik в Нюрнберге, основанную Хайнриком Утендорфером (Heinrich Utendoerffer) в 1855 г. В 1927 г. Rheinische-Westfälische Sprengstoff AG заключила с компанией Gustav Genschow & Co AG (Geco) закрытый договор о сотрудничестве, регламентирующий выпуск коммерческих боеприпасов двумя фирмами. В 1931 г. произошло слияние Rheinische-Westfälische Sprengstoff AG с Dynamit-Nobel AG, vormals Alfred Nobel Co. RWS продолжала использовать свое название и торговую марку. В 1963 г. фирма Gustav Genschow & Co (GECO) тоже стала частью концерна Dynamit-Nobel AG. Весной 2002 г. Dynamit-Nobel AG продала контрольный пакет акций RWS и GECO фирме RUAG Ammotec GmbH, входящей в состав швейцарского концерна RUAG. В Англии в 1828 г. Чарльз и Уильям Элей (Charles and William Eley) основали в центральной части Лондона небольшую патронную фабрику, которая в 1847 г. стала знаменитой Eley Brothers Limited. В 1918 г. Eley вместе с другими крупнейшими английскими производителями боеприпасов вошла в состав концерна Explosive Trades Ltd, который послужил основой для создания в 1926 г. крупнейшей и наиболее успешной на сегодняшний день корпорации — Imperial Chemical Industries Ltd (ICI). Вскоре производственные мощности и персонал Eley были переданы на завод Kynoch Ltd в Бирмингеме. В 1928 г. Eley Brothers была официально закрыта и прекратила свое существование, а ее знаменитое и уважаемое имя сохранилось в виде торговой марки Eley/Kynoch на спортивных патронах. Лишь в 1962 г. имя Eley вновь стало названием компании, после того как подразделение по выпуску боеприпасов Imperial Metal Industries получило название Eley Ammunition Division of Imperial Metal Industries (Kynoch) Ltd. В мае 2003 г. фабрика Eley была переведена в новые современные производственные помещения в деревушке Майнворс (Minworth) в нескольких милях от Виттона. Значительный вклад в развитие патронной индустрии внесли американские производители. В 1898 г. инженер Франклин Олин (Franklin W. Olin) вместе со своими сыновьями Джоном и Спенсером основал фирму Western Cartridge Company (WCC). В 1931 г. компания Олина укрепила свои позиции на рынке боеприпасов и оружия за счет покупки своего бывшего конкурента — фирмы Winchester Repeating Arms Co., основанной в 1866 г. В 1935 г. произошло объединение двух компаний в единую фирму Winchester-Western, а в 1944 г. все компании, принадлежащие семье Олин, были объединены в общую структуру Olin Industries, Inc. История компании еще одной американской патронной фирмы — Remington Arms Company — началась в 1816 г., когда Элифалет Ремингтон ІІ (Eliphalet Remington II) создал в семейной кузнице свое первое кремневое ружье. Постепенно мастерская Элифалета выросла до размеров крупной фабрики по производству оружия и патронов, получившей название E. Remington & Sons. После окончания Гражданской войны компания обанкротилась, поскольку не смогла найти достаточное количество заказов в мирное время. В 1888 г. предприятие Ремингтонов было продано на аукционе фирмам Hartley & Graham (владевшей Union Metallic Cartridge Company, UMC) и Winchester Arms Company. После этого фирма получила название Remington Arms Company. В 1896 г. Hartley & Graham выкупила долю фирмы Winchester в компании Remington и стала ее единоличным владельцем. В 1911 г. произошло объединение компаний Hartley & Graham, Remington и UMC в единую фирму Remington Arms-Union Metallic Cartridge Company (Rem-UMC). В 1915 г. Rem-UMC приобрела фирму Robin Hood Ammunition Company (RHA), основанную в 1898 г. В 1920 г. компания Rem-UMC получает новое название — Remington Arms Company, Inc. В 1934 г. Remington купила Peters Cartridge Company, но уже в 1946 г. производство патронов на заводе Peters было свернуто. Постепенно ассортимент боеприпасов под торговой маркой Peters стал сокращаться, и в 1960 г. этот бренд полностью исчез после введения новой фирменной маркировки R-P (которая является аббревиатурой Remington-Peters). В 1980 г. корпорация E. I. du Pont de Nemours стала единоличным собственником компании Remington. В 1993 г. Remington Arms Company была продана фирме RACI Acquisitions, а в 2007 г. ее новым хозяином стала частная инвестиционная компания Cerberus Capital Management. Все компоненты скреплялись капсюльной втулкой, которая вкручивалась в центр дна гильзы. Конструкция Потте была использована в военном патроне Snider Mark I в 1867 г. и применяется до сих пор в современных гильзах к гладкоствольным ружьям. В 1861 г. англичанин Джордж Дау (George Henry Daw) получил патент № 203 на составную гильзу центрального воспламенения, которая являлась вариантом гильзы Потте. С помощью этого патента Дау даже пытался установить монополию на гильзы центрального воспламенения в Англии, но его патент был успешно оспорен в суде компанией Eley Brothers в 1865 г., которая в 1860-х гг. сама оформила фундаментальные патенты на патроны центрального воспламенения с похожим капсюльным гнездом, которое являлось модификацией капсюльной системы, впервые предложенной английским полковником Боксером (см. далее). Тем не менее, в 1869 г. Дау повторно запатентовал свою гильзу в США (US Patent № 89563).

Война — двигатель прогресса

Несмотря на ряд положительных свойств первых унитарных патронов, даже в середине XIX века они получили распространение в основном на гражданском рынке. Войска по-прежнему были вооружены дульнозарядным оружием — простым и дешевым. Попытки конструктивного улучшения самых прогрессивных дульнозарядных систем, капсюльных, за счет введения нарезов в стволе, каморной системы Дельвиня (Henri-Gustave Delvigne), стержневой системы Тувенена (Louis-Etienne de Thouvenin) если и улучшали баллистические характеристики оружия, то повышали «мешкотность» заряжания и, следовательно, снижали скорострельность. «Лебединой песней» дульнозарядных винтовок стало участие в Крымской войне 1853-1856 гг., которая со всей очевидностью доказала, что английские системы (ствол с нарезами, штампованная свинцовая пуля с расширительной чашечкой системы Минье) являются конечным пунктом в развитии оружия, заряжающегося с дульной части. Дальнейшее его улучшение уже не могло привести к значительному повышению ни баллистических, ни эксплуатационных характеристик. Эпоха дульнозарядных систем заканчивалась, начиналась эра казнозарядного оружия. У истоков… Патроны «флобер» калибра 9мм

У истоков…

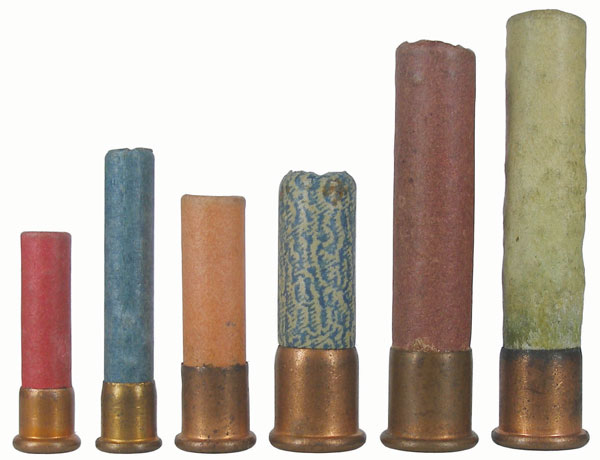

Дробовые патроны системы «флобер»

Следующим важным событием в развитии стрелкового вооружения и боеприпасов стала Гражданская война в США (1861-1865 гг.). Вынужденные срочно увеличивать численность своих армий, обе воюющие стороны вооружались любым оружием, какое могли достать или изготовить. И среди этого разнообразия на сцене крупномасштабных военных действий впервые появляется металлический патрон. Пожалуй, лучше всего эта ситуация описана у современника тех событий, русского специалиста по стрелковому оружию и боеприпасам В. Чебышева: «Здесь были вооружены целые полки повторительным или магазинным оружием, составлявшим тогда новинку, о которой в Европе не имели почти никакого понятия, и в то же время были части войск, вооруженные ружьями, вывезенными из различных европейских государств, как никуда не годный хлам. <…> У истоков…

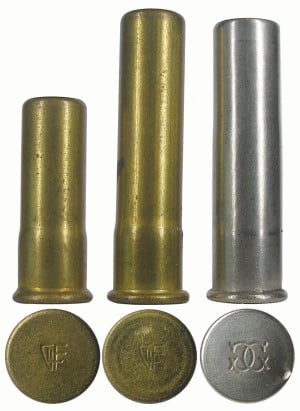

Современные варианты 9-мм дробовых «флоберов»

И только благодаря этой случайности, металлические патроны были допущены к испытанию на войне, причем они оказались настолько хорошими, что едва прекратились военные действия, как в Америке, нисколько не колеблясь, решили вопрос в принципе: ввести их для всего скорострельного оружия». Таким образом, общий курс развития унитарных патронов повернулся в сторону патронов с металлической гильзой. После окончания Гражданской войны в США большинство ведущих стран мира в спешном порядке стали перевооружать свои армии различными стрелковыми системами под унитарный патрон. Как правило, новые образцы оружия представляли собой смесь переделок из старых дульнозарядных винтовок и новых систем под патроны «уменьшенного» калибра 9,5-11,5 мм. Уже через десять лет, во время Русско-турецкой войны 1877-1878 гг., патроны с металлическими гильзами были основным типом боеприпасов всех участников боевых действий. Следующим этапом стал выбор оптимальной конструкции гильзы.

Гильза — основа патрона

После того, как унитарные патроны с металлическими гильзами прочно заняли лидирующее положение, наступило время поиска оптимальной конструкции гильзы для этого вида боеприпасов. Поскольку гильзы бокового воспламенения и шпилечные не могли выдерживать повышенные давления при выстреле, основная масса экспериментов была сосредоточена на поиске наилучшей конструкции гильзы центрального воспламенения. У истоков…

Одни из первых военных патронов бокового воспламенения: .56-56 Spencer (найден на местах боев Гражданской войны в США); .56-50 Spencer; .44 Henry Flat Long Case; 14x33R Waenzl

Во второй половине XIX века к металлическим гильзам предъявляли относительно простые требования — прочность и отсутствие прорыва пороховых газов при заданных величинах давления в канале ствола, безотказная работа с наиболее простыми и надежными системами запирающих механизмов оружия и возможность многократного переснаряжения стреляных гильз сменными компонентами — капсюлями, пороховым зарядом и пулями. На этом этапе были разработаны две основные конструкции гильз к нарезному оружию: составные и цельнотянутые. Оба типа гильз получили одинаковое распространение как в области охотничьих боеприпасов, так и в военных. Составные гильзы (или, как тогда говорили, «свертные») представляли собой наиболее простой тип, являвшийся переходным вариантом между бумажными гильзами и цельнометаллическими.
У истоков…

Швейцарский военный патрон 10,4х38R Vetterli и его гражданские варианты из США и Италии

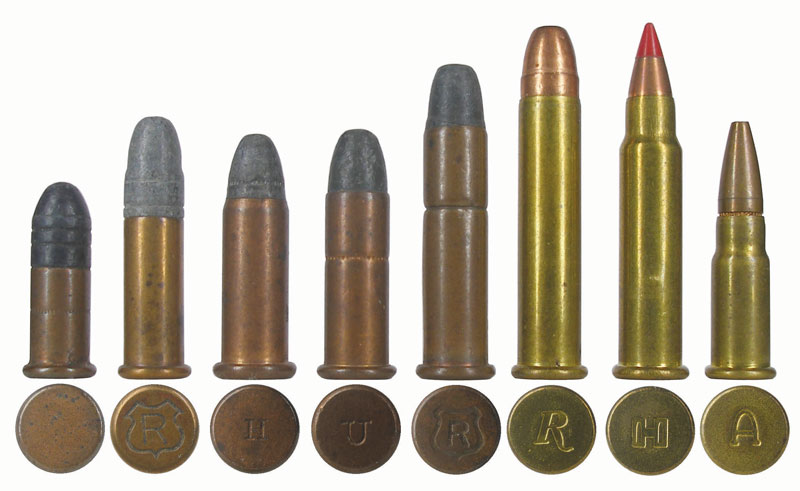

В таких гильзах корпус изготавливался из листового материала (как правило, латунной фольги или тонкого латунного проката), а донная часть была отдельной деталью, состоящей из нескольких элементов, часто очень сложной формы. Изготовление составных гильз не требовало сложного технологического оборудования, но сам процесс их производства был достаточно медленным и трудоемким. Цельнотянутые гильзы были проще и прочнее, но их качество во многом зависело от производственного оборудования, качества исходного материала и технологий подготовки производства. Ранние цельнотянутые гильзы в некотором роде тоже можно считать составными, так как для усиления их донной части применяли латунную вставку — усилительный донный колпачок. Примером таких гильз служат русские гильзы к винтовкам Крнка и Бердана. С развитием технологий вытяжки дно цельнометаллических гильз стали изготавливать сплошным, и такая конструкция сохранилась до наших дней. У истоков…Различные «мелкашки» бокового воспламенения: .22 Short (США, 1857 г.), .22 Long Rifle (США, J. Stevens & Co., 1887), .22 Winchester Rimfire Automatic (США, Winchester, 1903 г. ), .22 Remington Automatic (США, Remington, 1916 г. ), .22 WRF; .22 Winchester Magnum Rimfire (США, Winchester Repeating Arms Co, 1959 г.); .17 Hornady Magnum Rimfire (США, Hornady, 2002 г.); .17 High Standard (Мексика, Aguila, 2003 г.)

Долгое время камнем преткновения для конструкторов металлических гильз была конструкция капсюльного гнезда. С одной стороны, оно должно обеспечивать надежное воспламенение порохового заряда, а с другой — иметь достаточную обтюрацию пороховых газов. Оптимальное решение этой проблемы было найдено практически одновременно в разных концах земного шара. В 1866 г. полковник английской армии Эдвард Боксер (Edward Mounier Boxer) из Вулвичского Арсенала получает у себя на родине патент № 167 на составную гильзу с оригинальной конструкцией капсюльного гнезда. У истоков…

Патроны бокового воспламенения для револьверов и пистолетов: .32 Smith&Wesson и .410 Derringer

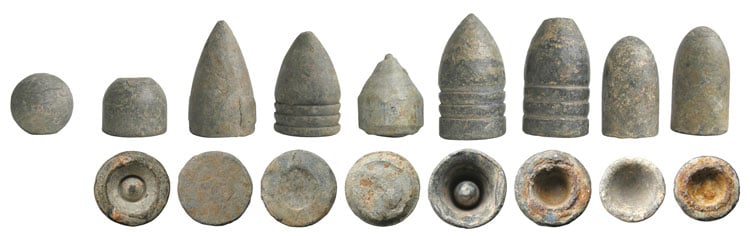

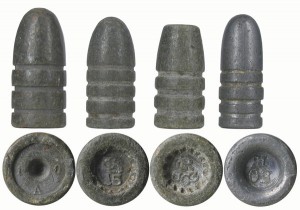

 Гильза Боксера имела цилиндрическое капсюльное гнездо с центральным запальным отверстием. В это гнездо как отдельные детали устанавливались наковальня и капсюль. Изобретение полковника было принято английской армией для патронов Snider калибра .577, а в 1869 г. Боксер запатентовал свою гильзу в Америке (US Patent № 91818). 20 марта того же 1866 г. полковник американской армии Хайрем Бердан (Hiram Berdan) получил патент № 53388 на металлическую гильзу с капсюльным гнездом, имеющим наковальню (как неотъемную часть гильзы) и запальное отверстие. Капсюльный колпачок вставлялся в капсюльное гнездо как отдельная деталь. При ударе бойка оружия капсюль прижимался к наковальне и состав воспламенялся, зажигая порох в гильзе через запальное отверстие. Первоначальная конструкция капсюльного гнезда Бердана имела асимметричное расположение наковальни и капсюльного гнезда. 29 сентября 1868 г. Хайрем Бердан получил патент № 82587 на гильзу усовершенствованной конструкции. У истоков…По пулям Крымской войны можно изучать эволюцию дульнозарядных систем: 1 — круглые пули применялись всеми участниками боевых действий для гладкоствольных ружей; 2 — пули Несслера (Nessler) были введены в 1853 г. во французской армии для замены круглых пуль к гладкоствольным системам, впоследствии такой тип пули использовался Россией и Сардинией; 3 — пуля с двумя выступами на ведущей части конструкции Куликовского была принята в России в 1849 г. к «литтихскому» штуцеру, имеющему ствол с двумя нарезами (эта система была разработана генерал-майором Брауншвейгских войск Бернером в 1832 г.); 4 — остроконечная пуля с треугольными каннелюрами системы Тамизье (Tamisier) была принята во Франции к стержневым винтовкам Тувенена (Thouvenin) в 1846 г. и активно использовалась во время Крымской войны (на фото показана пуля после выстрела с характерным отпечатком стержня каморы на дне); 5 — цилиндро-коническая пуля была принята на вооружение сардинских стрелков-берсальеров в 1844 г. вместе с винтовкой Ла Мармора, имеющей каморную систему Дельвиня (На фото показана пуля, прошедшая канал ствола с характерным кольцевым отпечатком на донной части от вдавливания в полку каморы винтовки); 6 — «бельгийская» пуля конструкции Петерса была принята к русским нарезным ударным ружьям во время Крымской войны. Вскоре после окончания конфликта вместо нее на вооружение была принята пуля системы Минье; 7 — в 1849 г. на вооружение французской армии была принята пуля Минье (с расширительной чашечкой). Однако она практически не использовалась во время Крымской войны; 8 — пуля уменьшенного калибра. 577 (14,65 мм) конструкции Притчетта (Pritchett) была принята на вооружение английской армии вместе с новой винтовкой Enfield Р1853. Это современное оружие впервые появилось в Крыму в январе 1855 года; 9 — пуля Pattern 1853 Iron cup системы Минье к винтовкам Р1853 была принята англичанами в 1855 г. для замены пуль Притчетта

В известной степени новая гильза Бердана являлась умелой компиляцией наработок специалистов Франкфордского Арсенала и русской комиссии по разработке 4,2-линейной малокалиберной винтовки. Тем не менее, в этом патенте уже присутствовало знаменитое «бердановское» капсюльное гнездо в том виде, который сохранился до наших дней — с центральной наковальней, запальными отверстиями (расположенными симметрично вокруг наковальни) и капсюля. По иронии судьбы, капсюльная система англичанина Боксера получила наибольшее распространение в США, а система американца Бердана «прижилась» в Европе, включая консервативную Англию.

Без дыма

У истоков…Конструкция гильзы, разработанной англичанином Джорджем Дау, объединяла в себе составные элементы гильзы Потте и капсюльное гнездо Боксера (US Patent № 89563, 1869 г.)

Постепенное улучшение патронных компонентов сопровождалось постоянным повышением требований к баллистике боеприпасов. Военные и охотники хотели иметь патроны с большей начальной скоростью и пологой траекторией полета пули. Этого можно было достичь путем уменьшения калибра оружия и усиления свойств метательного заряда. Но существующие дымные пороха имели свои ограничения. При сгорании дымного, или черного, пороха, представляющего собой селитро-серно-угольную смесь, примерно 57% расходуется на образование продуктов горения (нагар), и только 43% превращается в газообразные продукты, которые и приводят в движение пулю. К тому же, образование обильного нагара при стрельбе дымным порохом делало практически невозможным его использование в малокалиберных (6,5-8 мм) системах.

У истоков…

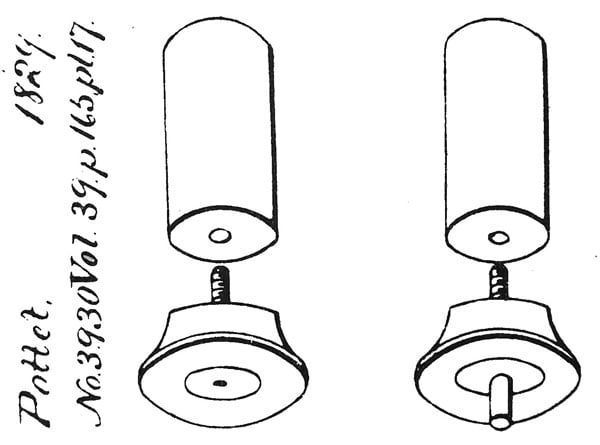

В 1829 г. француз Климент Потте получил патент № 3930 на гильзу с бумажным корпусом и отъемным основанием (слева), а в 1855 г. он получил французский патент № 12746 на составную гильзу (справа), в которой все компоненты скреплялись капсюльной втулкой, вкрученной в центр дна гильзы

Дальнейшие работы по улучшению баллистических характеристик патронов стали возможными после изобретения бездымного пороха. Первенство в создании бездымного пороха принадлежит французскому химику Полю Вьелю (Paul-Marie-Eugene Vieille, 1854-1934), который в 1884 г. изобрел способ обработки смеси растворимого и нерастворимого пироксилина спирто-эфирным растворителем с последующей сушкой и резкой на зерна нужной формы.

  У истоков…Слева — первый патент Хайрема Бердана на гильзу с центральным капсюльным гнездом (US Patent № 53388, 1866 г.), справа — «классический» патрон конструкции Бердана с центральным капсюльным гнездом (US Patent № 82587, 1868 г.)

Новый порох Вьеля горел равномерно, параллельными слоями, не давал дыма при стрельбе, не оставлял нагара в канале ствола и имел движущую силу, в три раза превышающую силу дымного пороха. Эти свойства пороха Вьеля дали возможность значительно увеличить начальные скорости снарядов при меньшей по сравнению с дымным порохом массе заряда. Порох Вьеля, получивший название Poudre B, был принят на вооружение французской армии в 1886 г. вместе с новым патроном уменьшенного калибра 8х50R Lebel. Свое название французский бездымный порох получил в честь генерала Жоржа Буланже (Georges Ernest Jean-Marie Boulanger, 1837-1891) — французского генерала и политического деятеля. Несколько иным путем пошел шведский ученый Альфред Нобель (Alfred Bernhard Nobel, 1833-1896), создавший в 1887 г. двухкомпонентный пироксилино-нитроглицериновый порох, который изготавливался из пироксилина, растворенного в нелетучем растворителе — нитроглицерине (то есть глицерине, обработанном смесью азотной и серной кислот). В 1887-1889 гг. Нобель запатентовал (E.P. 1471, 1888. F.P. 185179, 1887; 199091, 1889) новый порох под названием Баллистит (Вallistite).

У истоков… У истоков…У истоков…

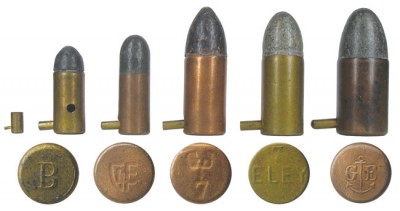

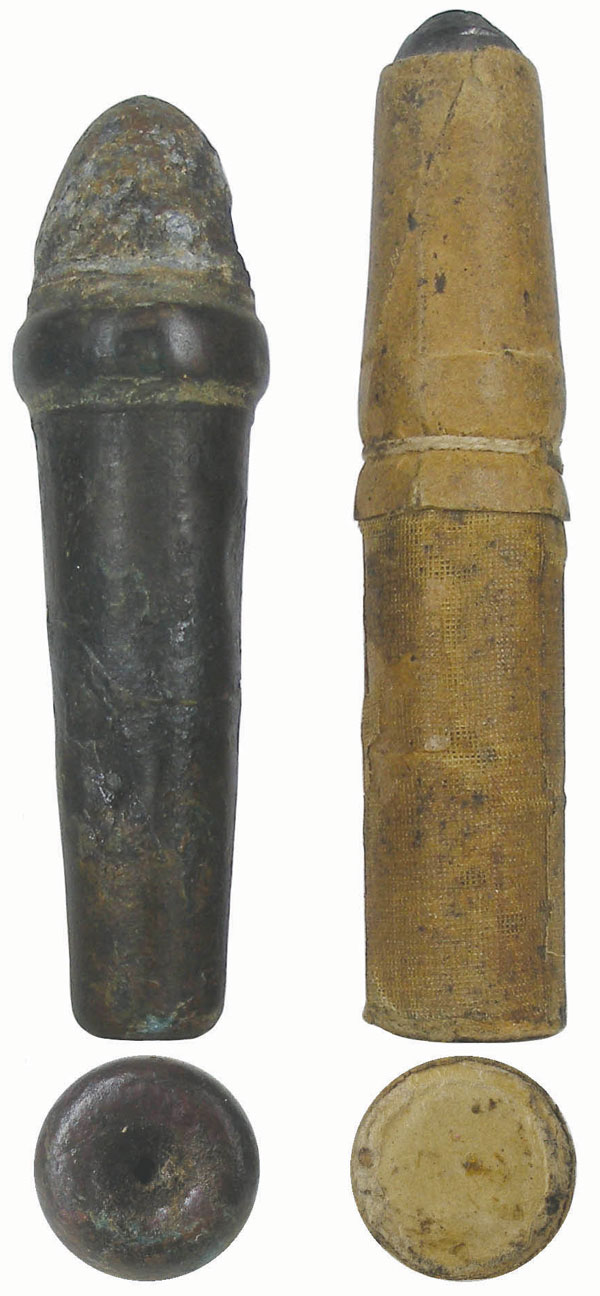

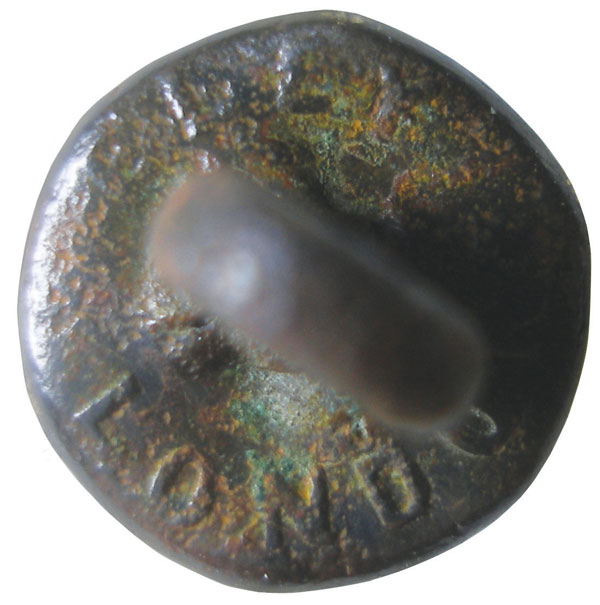

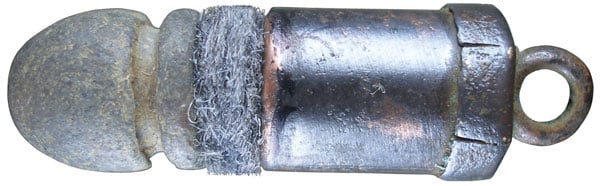

Первые шаги к унитарным патронам: слева — один из первых револьверных патронов с металлической гильзой — английский патрон револьвера Адамса образца 1850 года (ELEY LONDON). Для заряжания патрона в камору барабана нужно было снять колпачок с задней части такого «патрона». Капсюль устанавливался на барабане отдельно; в центре — патрон .54 Burnside для казнозарядного карабина системы американца Бернсайда (Ambrose Everett Burnside), разработанного в 1855 г. Капсюль устанавливался на винтовке Бернсайда отдельно от патрона, и воспламенение порохового заряда происходило через маленькое отверстие в дне конической гильзы; справа — патрон французской игольчатой пехотной винтовки системы Шасспо 1866 г. объединял в своей конструкции все элементы унитарного патрона, однако главным его недостатком была бумажная гильза

Вскоре в Англии был разработан вариант двухкомпонентного пороха Нобеля. Во второй половине 1880-х гг. английский государственный Комитет по взрывчатым веществам (Explosives Committee), возглавляемый сэром Фредериком Абелем (Frederik Abel), активно изучал зарубежные разработки в области взрывчатых веществ. Комиссии удалось получить и исследовать образцы бездымного пороха — французского Poudre B и Баллистита Нобеля. Как видим, уже в эпоху бездымных порохов на патронном рынке начали активно работать крупные предприятия по выпуску боеприпасов. Вместе с ростом механизации производственных процессов (первоначально — за счет применения паровых машин) и увеличением производительности труда, между ними начала усиливаться конкуренция. На этом этапе одним из основных методов маркетинговой борьбы за потребителя стало создание патронов с цельнотянутыми гильзами самых разнообразных типов, «на любой вкус и размер». Эта тенденция хорошо заметна в серии так называемых Schutzen-Patrone, то есть патронов для стрелкового спорта. К примеру, в каталоге немецкой фирмы Lindener Zunhutchen- und Thonwaaren-fabrik приведено около 65 видов гильз для патронов этого класса калибром от 8 до 13,6 мм с длиной гильзы от 28 до 65 мм. И это не считая других типов гильз из этого же каталога — для револьверов, военных патронов, ружейных системы Ланкастера и др. Конечно, не все патроны оказались востребованы на рынке — большая часть этих «первенцев» была снята с производства еще до начала Первой мировой войны. Однако их систематизация доставляла немало хлопот как заказчикам, так и производителям. Европейские компании составляли подробные каталоги собственной номенклатуры типов гильз и пуль, где каждой позиции присваивался цифровой код. Например, в каталоге австрийской фирмы Georg Roth середины 1920-х гг. были приведены более 900(!) типов гильз, каждая из которых имела свой номенклатурный номер. Ситуацию усугублял возрастающий взаимный экспорт охотничьего оружия и патронов, подтолкнувший многие патронные компании к производству заграничных боеприпасов, которым под влиянием традиций местных рынков нередко присваивались новые названия, отличные от оригинальных. Разнообразие обозначений одного и того же боеприпаса еще больше усиливало путаницу при его идентификации. Тем не менее, в это время начали постепенно отрабатываться две основные системы обозначений боеприпасов, которыми мы пользуемся и в наши дни. Англия и Америка обозначали свои патроны с указанием примерного значения калибра в сотых и тысячных долях дюйма, за которым следовали разнообразные сопутствующие данные, которые разработчик хотел выделить — имя создателя (или название фирмы), тип пороха, мощность, скорость, наличие или отсутствие закраины, проведенная модернизация и т. д. В Европе в основе системы обозначения боеприпаса были заложены габаритные характеристики гильзы в миллиметрах (примерное значение калибра и длины гильзы) и конфигурация ее донной части: R — Rimmed (с выступающей закраиной), SR — Semi Rimmed (с проточкой и частично выступающей закраиной), B — Belted (с пояском над проточкой) и т. д. После этого обозначения в произвольном виде могли указываться дополнительные данные о патроне — страна, принявшая его на вооружение, имя разработчика, назначение, уточнение калибра, оружейная система, для которой он был разработан, и т. д. И та, и другая системы обладают известными недостатками: оптимальное решение вопроса «как обозначать патрон к нарезному оружию?» до сих пор не найдено. С небольшими изменениями обе системы сохранились до наших дней и нередко вызывают ту же путаницу, что и сто лет назад. Порох Нобеля был признан наиболее перспективным для разработок английского военного пороха. В 1889 г. председатель Комитета Абель совместно с другим членом комитета, профессором сэром Джеймсом Деваром (James Dewar), зарегистрировали несколько совместных патентов (E.P. 5614, 11664, 1889; F.P. 198496, 200275, 1889) на новый бездымный порох, состоящий из 58% нитроглицерина, 37% нитроцеллюлозы и 5% вазелина.

  У истоков… Слева — первый патент Хайрема Бердана на гильзу с центральным капсюльным гнездом (US Patent № 53388, 1866 г.), справа — «классический» патрон конструкции Бердана с центральным капсюльным гнездом (US Patent № 82587, 1868 г.)

Порох Абеля и Девара изготавливался из высокоазотного пироксилина, растворенного нитроглицерином. В качестве летучего растворителя добавляли 19,2 части ацетона. Пороховые зерна английского бездымного пороха имели форму длинных трубочек. Первоначально порох Абеля и Девара получил название «веревочный порох» (cord powder) или «Комитетская модификация Баллистита» (Committee’s modification of Ballistite), но вскоре название сократилось до аббревиатуры «кордит» (Cordit). Нобель подал в суд на английских изобретателей за нарушение его патентных прав. Однако в 1895 г. Палата лордов признала патент Абеля и Девара действительным, поскольку патент Нобеля имел неточности в формулировках. К достоинствам двухкомпонентных (нитроглицериновых) порохов по сравнению с однокомпонентными (пироксилиновыми) порохами относятся быстрота изготовления, низкая стоимость производства, более мощное действие, практически полное отсутствие гигроскопичности при хранении и большая физическая стойкость. В то же время существенным недостатком нитроглицериновых порохов является повышенная температура горения (около 3000-3500 оC), что приводит к ускоренному износу канала ствола оружия. При низких температурах наблюдается снижение стабильности двухкомпонентных порохов из-за растрескивания пороховых зерен. В свою очередь, пироксилиновые пороха менее опасны при производстве и имеют более низкую температуру горения, что увеличивает срок службы оружейных стволов. У истоков…Слева — первый патент Хайрема Бердана на гильзу с центральным капсюльным гнездом (US Patent № 53388, 1866 г.), справа — «классический» патрон конструкции Бердана с центральным капсюльным гнездом (US Patent № 82587, 1868 г.)

 Пироксилиновые, баллиститные и кордитные пороха стали основными типами бездымных порохов, используемых для патронов стрелкового оружия. Англия приняла для своей армии Кордит. Баллиститные пороха были введены в Италии и Австро-Венгрии. Наибольшее распространение получили нитроцеллюлозные пороха, которые приняли на вооружение Франция, Германия, Бельгия, Швеция, Россия, США и т.д. Кроме чисто военных порохов, разновидности пироксилиновых порохов выпускал и ряд коммерческих фирм для снаряжения военных и гражданских боеприпасов. Типичными представителями этих порохов стали пороха марок Troisdorf, Rifleite, B. Powder, Walsrode, Cooppal No. 2, Mullerite, Wetteren, и др.

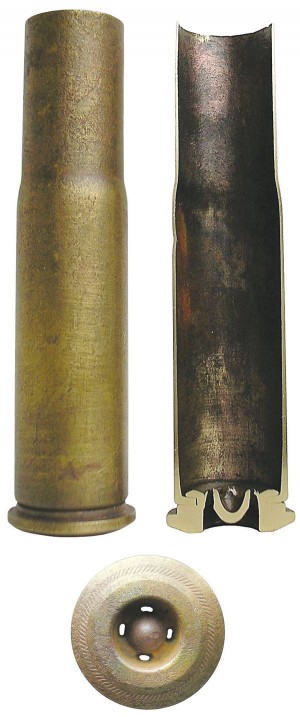

  У истоков… Цельнотянутые гильзы австрийских патронов 11,2x41R Werndl M67(слева) изготавливались из томпака. Первоначально они имели капсюль системы Вилбургера (Martin Wilburger), составляющий одно целое с корпусом гильзы. С 1869 г. для этих боеприпасов была принята новая гильза, разработанная фирмой Georg Roth — с усилительным выступом в нижней части гильзы и специальным капсюлем с воронокообразной наковальней. Через десять лет в Австро-Венгрии были приняты новые патроны 11,2x58R Werndl M77 с цельнотянутыми латунными гильзами и «бердановским» капсюльным гнездом

Появление бездымных порохов оказало громадное влияние на развитие боеприпасов. Прежние свинцовые пули срывались с нарезов при стрельбе новыми порохами с большим давлением в канале ствола, поэтому их «одели» в оболочки из более твердого металла, чем пластичный свинец. Сами патроны значительно уменьшились в габаритах, что привело к новому «малокалиберному» перевооружению всех стран. Прежние 11-мм боеприпасы сменили изящные и непривычно уменьшенные в диаметре патроны калибров 6,5-8 мм. В охотничьем мире бездымные пороха дали толчок к образованию новых классов боеприпасов. В частности, появление кордита привело к созданию «нитроэкспрессов» — мощных патронов для африканских охот на «большую пятерку». В июле 1898 г. компания John Rigby & Co. представила свой новый патрон — .450 Nitro Express (.450 NE), который имел заимствованную у старого «дымнопорохового» патрона цилиндрическую с небольшой конусностью рантовую гильзу и заряд бездымного кордитного пороха. Термин «экспресс» (еxpress) был заимствован у названия скоростных поездов конца 1880-х гг. Его впервые применил Джеймс Пёрди (James Purdey), впечатленный скоростными характеристиками одного из малокалиберных патронов с дымным порохом. С тех пор «экспрессами» стали называть все высокоскоростные патроны под дымный порох, а «нитроэкспрессами» — под бездымный. Патрон .450 NE получил в своем названии приставку Nitro, которая обозначала, что его порох состоит из смеси нитроглицерина и нитроцеллюлозы. Бездымный порох в новом патроне разгонял пулю массой 480 гран (31,1 г) до скорости 2 150 футов/сек (655,3 м/с). Патрон Rigby мгновенно превратился в сенсацию на охотничьем рынке, а его баллистические характеристики стали эталоном для многих оружейников того времени. .450 NE стал финалом соревнований английских оружейников по созданию эффективного боеприпаса и оружия для охоты на самых больших африканских животных — слонов.

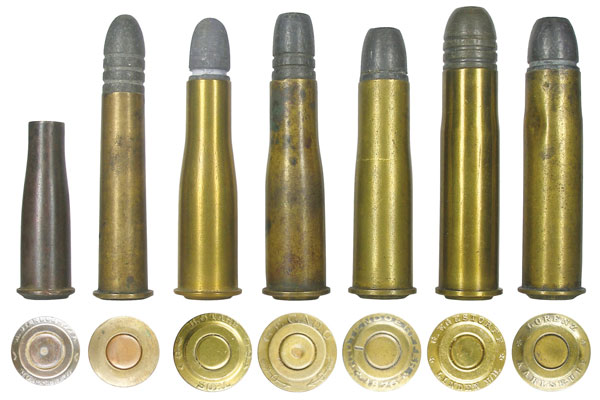

  В ИУ истоков…талии для патронов 10,35x47R Vetterli были разработаны цельнотянутые латунные гильзы с «боксеровским» капсюльным гнездом

Даже самые крупные из созданных в конце XIX века патронов с дымным порохом калибров .500 и .577 применялись в основном для добычи крупных кошачьих и антилоп, поскольку были недостаточно мощными для охоты на слонов, носорогов и гиппопотамов. Тем не менее, во время «дымнопороховой» гонки за «убойными» патронами была сформирована линейка стандартных африканских калибров — .400, .450, .500 и .577. Последний калибр был заимствован у патронов к гладкоствольному оружию, так как .577 (14,66 мм) соответствует диаметру свинцовой пули 24-го калибра (здесь 24 — это количество круглых пуль, которые можно получить из 1 фунта свинца). Кроме основной линейки патронов с цилиндрическими гильзами, существовало еще некоторое количество их производных с дульцами, обжатыми до меньших калибров — .577/500, .450/400 и т. д. Патроны класса «экспресс» получили распространение в разных странах, включая Российскую Империю, в которой они не только нашли свой рынок сбыта, но даже производились. У истоков…

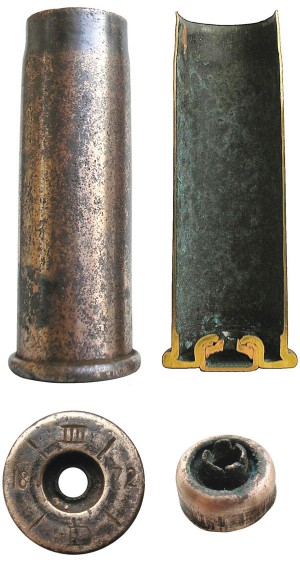

В Германии для патронов 11,15x60R Mauser первоначально были приняты тонкостенные гильзы М71 А/С (Einteilig, Alte Construction), разработанные на базе гильзы патрона Вердера 11,5х50R М69. Примерно в конце 1873 г. они были сняты с производства из-за недостаточной прочности. Технологии того времени не позволяли изготавливать гильзы длиной 60 мм с массивной донной частью, и военным пришлось принять составную гильзу М71 2A/C (Zweiteilig, Alte Construction, см. фото). Однако немецкие производители не смогли наладить серийное производство даже такого компромиссного варианта гильз, и заказы были размещены в Англии на фирме National Arms & Ammunition Co. и Австро-Венгрии на фирме Georg Roth. Поставка гильз М71 2A/C была первым военным экспортным заказом для австро-венгерского производителя. Окончательной штатной модификацией гильзы для патрона М71 стала модель М71 N/C (Einteilig, Neue Construction), разработанная прусским оружейником Адольфом Нитцке (Adolf Nitzke) в 1874 г. Производство гильз М71 N/C началось в Германии только в начале 1875 года, после закупки новых станков для вытяжки гильз и соответствующего штамповочного инструмента, разработанных на основе патента англичанина Джона Бэйлиза (John Bayliss) от октября 1874 года. Это оборудование для немецкой патронной промышленности было поставлено бирмингемской компанией Small Arms & Metal Co.

Под впечатлением от коммерческого успеха нового патрона Rigby компания Holland & Holland поспешила начать разработку собственного патрона этого класса. Взяв за основу гильзу дымнопорохового патрона .500/450, разработанного еще в 1880 г., H&H вскоре представила новый боеприпас .500/450 Nitro Express. Его баллистические характеристики были подобны .450 NE, но давление при выстреле было несколько меньшим — благодаря более «просторной» гильзе.
  У истоков… Составные гильзы получили широкое распространение и в мире коммерческих боеприпасов. Даже для гладкоствольного оружия применялись бумажно-латунные гильзы

Вскоре появились и «кордитные» версии патронов больших калибров — .577 Nitro Express и .500 Nitro Express. Последний снаряжался пулей массой 570 гран (36,94 г). Кроме оригинальной гильзы длиной 3 ½ дюйма, .500 NE выпускался и в укороченной до 3 дюймов гильзе, которая впоследствии стала наиболее популярной для этого калибра. В начале 1903 г. компания Eley Brothers разработала полностью новый патрон, получивший обозначение .450 No. 2 Nitro Express. В отличие от боеприпаса Rigby, патрон Eley имел большую толщину стенок гильзы и фланца. В том же году появилась еще одна оригинальная разработка в линейке «нитроэкспрессов» — .600 Nitro Express, автором которой был оружейник Уильям Джеффри (William Jackman Jeffery). Патрон с пулей массой 900 гран (58,32 г) и начальной скоростью 1 950 фут/ сек (594,4 м/с) почти полвека сохранял позиции самого мощного спортивного-охотничьего боеприпаса в мире. У истоков…

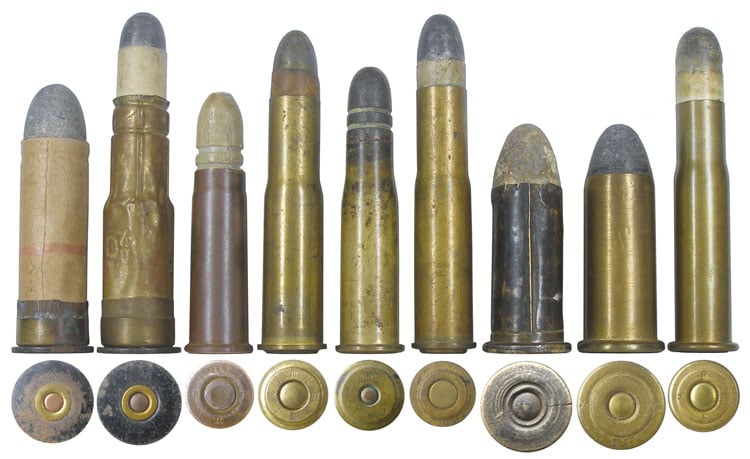

Варианты Schutzen-Pathone: 7x38R Tesching, 9х44R, 9x47R Deutche Schutzen, 9.5x47 R MB Kessler, 10.5x47R MB Lorenz, 11.5x50R Werder, 11.5x50R Werder

Активное развитие «нитроэкспрессов» внезапно было приостановлено политическими событиями. В 1907 г. началось восстание в Индии, а также волнения в Судане. В этих странах в обращении находились десятки тысяч винтовок Martini-Henry калибра .450. Британское правительство в спешном порядке запретило использование в Египте и Судане любых винтовок и патронов калибра .450, опасаясь, что мятежники могут использовать если и не готовые коммерческие патроны, то их пули.

  У истоков… Некоторые типы пуль для Schutzen-Pathone

Оружейники оказались перед сложным выбором. С одной стороны, патроны меньшего калибра, чем .450, обладали недостаточной мощностью для африканских охот; но, с другой стороны, «нитроэкспрессы» калибров .500, .577 и .600 были чрезмерно мощными и не могли претендовать на роль популярных и массовых боеприпасов. Большинство изобретателей решили остановить свой выбор на калибре .475, как промежуточном между .450 и .500. Вскоре на базе гильз .500 Nitro Express была разработана новая линейка мощных боеприпасов. Вестли Ричардс (Westley Richards) создал патрон .476 NE с гильзой длиной 3 дюйма, H&H выпустила на рынок боеприпас .500/.465 с гильзой 3 ½ дюйма, а Джозеф Ланг (Joseph Lang) создал очень удачный патрон .470 NE. Вслед за ним поя вился патрон .475 NE с цилиндрической гильзой, похожий на .450 NE. Наконец, Eley увеличила дульце гильзы своего фирменного .450 No. 2 и выпустила на рынок патрон .475 No.2.

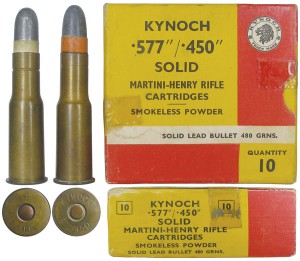

У истоков… Преемственность поколений: военный патрон «мартини-генри» в цельнотянутой гильзе и его коммерческий вариант выпуска 1950-х гг.

Следующим важным этапом в развитии «нитроэкспрессов» стала их адаптация к магазинным винтовкам. Понадобилось почти полтора десятка лет, прежде чем охотники, вооруженные крупнокалиберными «двустволками», начали проявлять интерес к магазинным винтовкам типа Mauser 98. Начиная с 1909 г. один за другим разрабатываются «нитроэкспрессы» для магазинных винтовок — .425 Westley-Richards, .404 Jeffery, .416 Rigby и .375 Holland & Holland Magnum. Несмотря на свой возраст, «нитроэкспрессы» до сих пор используются охотниками, и многие из них стали «донорами» гильз для разработки новых спортивно-охотничьих боеприпасов.

Статья опубликована в журнале "Мир увлечений: Охота&Оружие" в № 6 за 2013 год.
