Точка 50

31.08.2017

У ювілейному 50-му номері журналу «Світ захоплень: Полювання & Зброя» цілком логічно поява статті про боєприпаси .50-го калібру. З усього різноманіття розроблених за останні сто років «п'ятдесяток» ми зупинили свій вибір на двох найбільш популярних представників цього сімейства — американському .50 BMG і радянському 12,7х108 (за кордоном відомому як 12,7x108 Russian DShK). Звичайно, ми не змогли встояти перед спокусою хоча б коротко згадати їх попередників і конкурентів, хоч і не таких популярних, але зайняли гідне місце в нескінченній літописі еволюції зброї і боєприпасів.

Зтремительное розвиток воєнної техніки в період Першої світової війни дало поштовх до появи цілих класів нового стрілецької зброї — авіаційних кулеметів, великокаліберних кулеметів і протитанкових рушниць. Якщо на початку війни авіація грала роль лише засобів спостереження, а повітряні «дуелі» відбувалися з використанням особистої зброї льотчиків — автоматичних пістолетів і карабінів, у середині війни озброєні кулеметами літаки та інші «повітроплавний» кошти стали важливим інструментом ведення бойових дій, а повітряні бої перетворилися на люті кулеметні баталії. Незабаром кулемети гвинтівкових калібрів вже не завжди могли вирішувати завдання ефективного ураження як авіаційної, так і бронетанкової сили противника. Тому деякі країни почали інтенсивні розробки в області великокаліберної зброї. Як правило, роботи провадились за двома напрямками — створення зразків великокаліберних з використанням адаптованих застарілих боєприпасів та проектування принципово нових комплексів «патрон–зброя».

Вимушені заходи

В Англії під час I Світової війни для боротьби з німецькими «цепелінами», аеростатами і аэропланами на базі стандартного винтовочно-кулеметного боєприпасу .303 British було створено ряд спеціальних патронів з запальними, трасуючими і розривними кулями. Однак недоліком авіаційних боєприпасів гвинтівочного калібру був малий внутрішній обсяг кулі і, відповідно, невисока запальна здатність. Тому було прийнято компромісне рішення продовжити розробку спеціальних авіаційних патронів на основі застарілих, але достатньо потужних патронів .450 Martini-Henry. Ще в 1914 р. Королівська лабораторія (Royal Laboratory) розробила і освоїла дрібносерійне виробництво патрона з запально-трасуючою кулею Cartridge, Small Arm, Incendiary, Martini-Henry, Mark I. Патрон споряджався так званої «запалювальною кулею Королівської лабораторії» (RL Flaming bullet) з гострою вершиною і латунної оболонкою. У 1916-1917 рр. Королівські ВПС приступили до створення спеціального авіаційного озброєння на базі кулеметів системи Максим обр. 1889 року і гвинтівок і карабінів Мартіні–Генрі калібру .450 МН. Розроблені для ВПС патрони .450 Martini–Henry з розривними, запальними і трасуючими кулями випускалися в невеликих кількостях фірмами Kynoch в Бірмінгемі і Royal Laboratory в Вулвіча. Аналогічні експерименти проводилися англійцями і з патронами .450 Gardner-Gatling (.450 Gatling-Vickers).

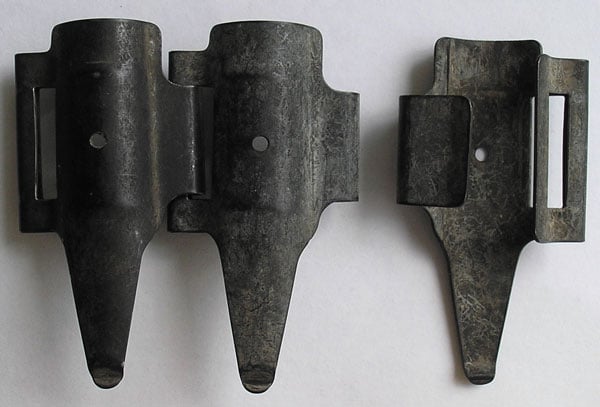

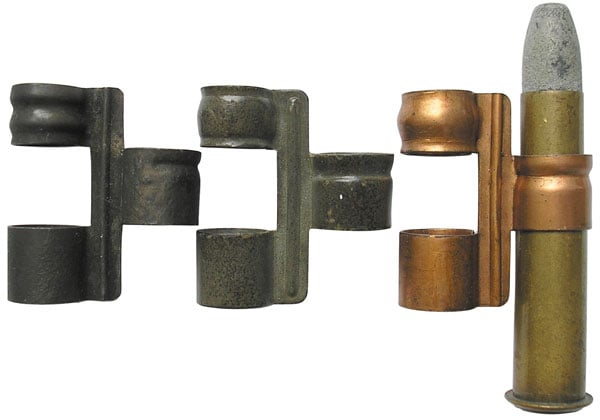

Варіанти металевих ланок від розсипний стрічки до американським авіаційним пулеметам калібру 11х59R Gras. Зважаючи на терміновість робіт зі створення авіаційної системи в цьому калібрі, у 1918 р. випробування кулеметів проводилися навіть з використанням набоїв, споряджених свинцевими кулями безоболочечными

У Франції, незважаючи на те, що компанії Hotchkiss і SFM почали розробку великокаліберних 12-мм патронів і зброї під них ще в 1900-1901 рр., військові не виявили зацікавленості в таких системах. На початку I Світової війни літаки Республіки були озброєні кулеметами системи Vickers калібру .303 British і Hotchkiss калібру 8х50R Lebel. Однак недостатній запальний ефект боєприпасів калібру 7,7 і 8 мм викликав нарікання у французьких льотчиків. Для надійного ураження паливних баків і балонів аеростатів противника були необхідні великокаліберні кулемети. На розробку принципово нових систем часу не залишалося, тому Франція пішла по тому ж шляху, що і Англія, і на озброєння ВПС були прийняті кулемети систем Vickers і Hotchkiss Balloon під застарілий винтовочный патрон 11х59R Gras. Завдяки застосуванню з кулеметами системи Vickers, патрон 11х59R Gras стали називати 11-mm Gras-Vickers, або просто — 11-mm Vickers. Французи використали зі своїми великокаліберними кулеметами патрони зі звичайною кулею обр. 1879-1883 рр. виробництва фірми SFM і американські патрони, випущені Western Cartridge Co. Крім того, для авіаційних кулеметів були розроблені боєприпаси зі спеціальними кулями — запально-трасуючими і бронебійно-запально-трасуючими. Автором більшості розробок був майор Девинь (Desvinges). Для живлення кулеметів використовувалися розсипні металеві стрічки, конструкція яких була розроблена і запатентована в 1917 р. англійським винахідником Прийшовши (Prideaux). Після закінчення Першої світової війни кулемети та набої 11-mm Gras ще довгий час перебували на озброєнні французьких ВВС. Одночасно тривали експерименти з новими типами спеціальних куль, які проводилися в основному на державних фабриках в містах Винсенн і Пюто. Однак ці експерименти носили локальний характер і не мали достатнього фінансування. Тим не менш, випуск патронів 11-mm Gras зі спеціальними кулями тривав до початку 1930-х рр. Крім Франції, авіаційні кулемети калібру 11х59R Gras використовувалися в Італії та США. В Америці питання про необхідність прийняття на озброєння авіаційних великокаліберних кулеметів і набоїв для боротьби з наглядовими аеростатами німців був піднятий Відділом озброєння наприкінці 1917 р. Для проведення випробувань в Англії були замовлені кулемет Vickers і невелика партія патронів .450 Martini-Henry. Один кулемет навіть був перероблений з виготовленого з російської замовлення Віккерса під патрон 7,62 мм. Однак незабаром американці вирішили продовжити досліди з французькими кулеметами Vickers калібру 11х59R Gras, оскільки фірма Western Cartridge Co. мала необхідний досвід і підготовлене виробництво для випуску цих боєприпасів. У грудні 1917 р. було прийнято рішення про прийняття на озброєння патрона 11х59R Gras і переробці частини кулеметів Vickers, виготовлених для Росії, калібр 11 мм на заводі colt's Patent Fire Arms Manufacturing Co. З 5 січня 1918 р. почалися масштабні експерименти по створенню спеціальних авіаційних боєприпасів, в ході яких були послідовно розроблено два типи гільз (з посиленим дном, широким капсулем і посиленим фланцем), а також різні типи куль — звичайні, бронебійні, запально-трасуючі і розривні. На початку 1920-х всі роботи з кулеметами і патронами 11х59R Gras в США були припинені.

Німецький TuF

Досвідчений німецький крупнокаліберний кулемет, захоплений союзниками (ПМВ)

На відміну від своїх супротивників, Німеччина пішла по шляху створення абсолютно нового типу боєприпасу і великокаліберної зброї для боротьби з бронетехнікою противника. Поштовхом до цього послужив епізод битви при Соммі (битва біля села Флер-Курселет) 15 вересня 1916 р., під час якої союзники вперше застосували танки, і німецька артилерія виявилася безсилою проти швидко переміщаються цілей. Після цього уроку компанія Polte р. з Магдебурга розробила потужний патрон 13,2х92SR з бронебійної кулею масою 51,7 р (з листопада 1918 р. стали випускати кулі масою 52,5 м зі збільшеним серцевиною). Серійне виробництво нового великокаліберного боєприпасу було налагоджено в квітні 1918 р. Під час війни також було випущено невелику кількість експериментальних бронебійно-трасуючих і бронебійно-запальних (споряджених фосфором) патронів 13,2х92SR. Одночасно з розробкою нового боєприпасу провідні виробники зброї отримали завдання на створення великокаліберного кулемета і протитанкової рушниці.

Звичайна куля патрона 13,2х99 Hotchkiss (загальний вигляд і розріз)

З шести компаній, що представили на конкурс у 1917 р. свої кулемети, найкращою виявилася модель компанії Maschinenfabrik Augsburg Nürnberg. Після доопрацювань 13 серпня 1918 р. ця система була прийнята на озброєння під позначенням MG.18. Також цей кулемет відомий як TuF (Tank und Flieger Maschinengewehr — протитанковий і зенітний кулемет). Однак до січня 1919 р. було виготовлено лише 50 MG.18. У свою чергу, розроблене фірмою Mauser протитанкову рушницю вдалося створити в досить стислі терміни. Завдання на розробку було отримано в листопаді 1917 р., а перший зразок нової зброї був представлений командуванню кайзерівської армії 21 січня 1918 р. По суті, це була збільшена гвинтівки Mauser 98. Після проведення військових випробувань 13,2-мм гвинтівка була прийнята на озброєння під позначенням М. 1918. Також її часто називають T-Gewehr (протитанкову рушницю). У березні 1918 р. нові гвинтівки взяли участь у бойових діях. До кінця війни було виготовлено 15 800 шт. T-Gewehr. Після закінчення війни велика частина великокаліберних німецьких кулеметів і рушниць була конфіскована союзниками і надалі використовувалася арміями Швеції та Швейцарії.

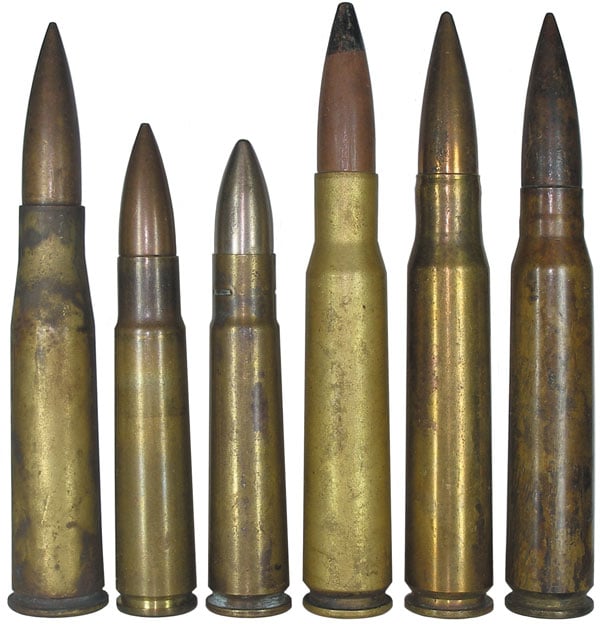

«Великокаліберні» розробки різних країн (зліва направо): 13,2х92SR TuF (Німеччина), 12,7х81 Vickers (Англія), 12,7х81SR Vickers (Італія), .50 BMG (США), 13,2х99 Hotchkiss (Франція), 13,2х96 Hotchkiss (Франція)

Незважаючи на обмеження Версальського договору, що залишилися в Німеччини T-Gewehr продовжували залишатися на озброєнні Рейхсверу і навіть використовувалися в 1920-х рр. при створенні нових куль (бронебійних і запалювальних) для патрона 13,2х92SR, а в 1930-х рр. компанія Polte розробила на його базі експериментальний бронебійний патрон 7,92х92 SR.

Уроки війни

Вже наприкінці Першої світової багато країн приступили до цілеспрямованим розробок великокаліберних набоїв і кулеметів, здатних ефективно боротися з ворожими аеростатами, літаками і легкоброньованої наземною технікою.

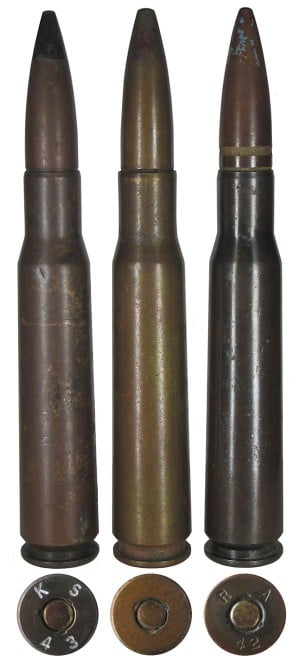

Патрони .50 BMG: з бронебійної кулею М2 (ліворуч), з трасуючою кулею М1 (в центрі) і запальною кулею М1 (праворуч)

Англія зробила спробу розробити кулеметний патрон на базі потужних мисливських боєприпасів, включаючи патрони .500-го і .600-го калібрів. Нарешті, у 1921 р. був розроблений патрон 12,7х81 з пляшкової гільзою і кулею масою 37,5 г (580 гран), відомий під позначенням .50 Vickers або .5V/580. Патрон був прийнятий на озброєння англійських ВС у 1924 р. разом з кулеметами системи Vickers .5 inch, розробленими в трьох модифікаціях для різних пологів у йск: армійської (з водяним охолодженням ствола і темпом стрільби 450 вис./хв), морський (з водяним охолодженням ствола і темпом стрільби 700 вис./хв) і авіаційної (з повітряним охолодженням ствола і темпом стрільби 700 вис./хв). В армії кулемети Vickers .5 inch були стандартним озброєнням бронетехніки в міжвоєнний період, однак після початку Другої світової були замінені чехословацькими кулеметами ZB-60 калібру 15 мм. ВМС використовували різні модифікації .50 Vickers в якості стандартних систем ППО для коротких дистанцій, але пізніше поступово замінили їх більш потужними 20-мм гарматами Oerlikon. Літаки королівських ВПС були озброєні кулеметами Vickers .5 inch до середини 1930-х рр., однак у зв'язку з посиленням бронезахисту літаків замість них на озброєння були прийняті французькі гармати Hispano HS 404 калібру 20 мм Експортні продажі компанією Vickers кулеметів калібру .5V/580 були обмежені, оскільки британський уряд виступало проти поставок за кордон новітнього зброї своїх збройних сил.

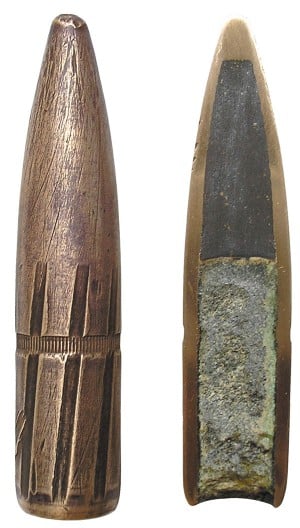

Загальний вигляд і розріз трасуючої кулі Tracer М1 калібру .50

Лише невеликі партії морських зенітних установок в цьому калібрі були продані в Туреччину і Китай. Компанії Vickers довелося створити спеціальну експортну модифікацію боєприпасу 12,7х81, щоб обійти заборони уряду. У 1923 р. був розроблений патрон з полурантовой гільзою 12,7х81SR і кулею масою 36,5 г (565 гран), відомий як .5"V/565. До нього була розроблена лінійка спеціальних куль — бронебійних, бронебійно-трасуючих, димних трасуючих і запалювальних. 65 авіаційних кулеметів Vickers в новому калібрі були поставлені в Китай і 49 кулеметів — у Сіам. Незабаром новим патроном зацікавилася Італія і прийняла його на озброєння з авіаційними кулеметами власної розробки — Breda-SAFAT і Scotti. До англійської патрону італійці розробили власну лінійку спеціальних куль — трасуючих, бронебійних, бронебійно-запальних, бронебійно-запально-трасуючих, запально-трасуючих, розривних і розривних трасуючих. У свою чергу, італійські розробки були прийняті на озброєння інших країн. Японія не тільки взяла на озброєння кулемети Breda-SAFAT калібру 12,7х81SR і номенклатуру іта льянских боєприпасів, але і згодом розробила власну авіаційну систему Ho-103 (на базі американського кулемет Browning M2) і патрон з розривною кулею. Італійські літаки з 12,7-мм кулеметами Breda-SAFAT також складалися на озброєнні Іспанії та Угорщини. Пізніше Угорщина розробила в цьому калібрі авіаційний двухствольный кулемет Gebauer GKM. У Франції після закінчення Першої світової війни компанії Hotchkiss і SFM продовжили розробку великокаліберного патрона і кулемета. Великий вплив на ці роботи надала конструкція німецького патрона 13,2х92SR. Нарешті, у 1925 р. був створений власний потужний патрон 13,2х99 з бесфланцевой пляшкової гільзою.

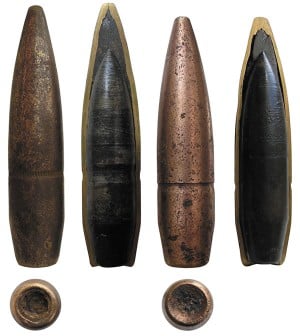

Загальний вигляд і розрізи звичайних куль калібру .50: Ball M1 (ліворуч) і Ball M2 (праворуч)

Як тільки Hotchkiss отримала перші замовлення на кулемети в цьому калібрі, виявилася технічна неготовність SFM до серійного виробництва патронів середніх калібрів, головним чином — із-за складнощів виробництва куль з бронебійними серцевиною. Тому перші контракти на випуск 13,2х99 були розміщені в Англії, у компанії Kynoch. Характерною маркуванням на британських патронах того періоду була монограма BHB (Benjamin Berkeley Hotchkiss). Першими замовниками французьких 13,2-мм кулеметів стали в 1926 р. армія Греції і в 1927-му — ВМФ Чилі. Наприкінці 1920-х рр. SFM зуміла налагодити власне виробництво 13,2-мм патронів і в 1930 р. отримала перше замовлення від ВМФ Франції. У тому ж 1930 р. кулемети Hotchkiss і патрон 13,2х99 були прийняті на озброєння французьких ВС. Новий боєприпас отримав позначення Cartouche de 13,2 Mle 1930. Кулемети в цьому калібрі випускалися у варіантах піхотних станкових, авіаційних і танкових систем і зенітних установок (включаючи спарені і счетверенних). У 1930-х рр. зброю і боєприпаси калібру 13,2 мм були прийняті на озброєння Італії, Японії, Румунії, Швеції та Бельгії.

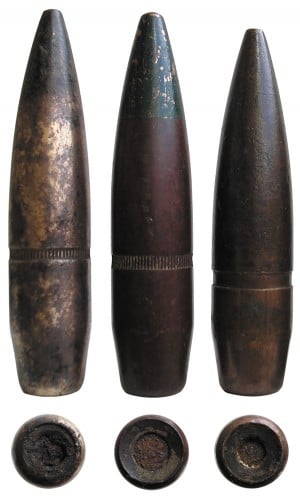

Бронебійні кулі калібру .50: Armor-Piercing M1 (ліворуч), Armor-Piercing M1, виготовлена в США для поставок в Англії (в центрі), і Armor-Piercing M2 (праворуч)

Цікавою особливістю подальшої кар'єри французького патрона стало впровадження в середині 1930-х рр. нової укороченою довжиною гільзи 96 мм, В свою чергу, це породило безліч легенд» про неповної взаємозамінності патронів 13,2х99 і 13,2х96 і спроби французів уникнути плутанини з американським патроном .50 BMG (12,7х99). Однак зміна довжини гільзи було обумовлене іншими причинами. В процесі експлуатації кулеметів калібру 13,2х99 була виявлена недостатня живучість їх стволів. У 1932 р. було видано техзавдання на розробку нової кулі, що знижує знос стволів при збереженні колишніх балістичних характеристик боєприпасу, і три французькі компанії — Cartoucherie de Valence, Manufacture du Haut Rhin і Societe Francaise des Munitions — почали досвідчені роботи в цьому напрямку. За результатами конкурсних випробувань кращою виявилася куля SFM з широкою (близько 10 мм) каннелюрой на провідній частині. Таке конструктивне рішення дозволило зменшити площу контактної поверхні кулі і каналу ствола. Проте для нормальної фіксації нової кулі довелося вкоротити дульце гільзи, щоб забезпечити його обтиск під верхнім зрізом канелюри при збереженні загальної довжини боєприпасу. Новий патрон, що отримав позначення Cartouche 13,2 Mle 1935 році був прийнятий на озброєння Франції 28 жовтня 1935 р. Патрони 13,2х99 і 13,2х96 є повністю взаємозамінними, і випуск обох калібрів тривав у Франції паралельно, аж до німецької окупації в 1940 р. Проте «історія укорочення» гільзи французького 13,2-мм боєприпасів на цьому не закінчилася. Під час Другої світової війни у Німеччині було розпочато виробництво патронів для трофейних кулеметів калібру 13,2 мм. Для спорядження використовувалися кулі 13 mm Sprgr.L\'spur від німецького авіаційного патрона 13х64В. Із-за особливостей конструкції німецької кулі довжину гільзи довелося зменшити до 93 мм. Випуском сталевих лакованих гільз 13,2х93 займалася фірма Магкіѕсһеѕ Walzwerk GmbH в р. Штраусберге, а збірка боєприпасу здійснювалася на заводі Hugo Schneider AG в Альтенбурге.

Одного разу в Америці

У США розробка великокаліберного патрона і кулеметних систем почалася в самому кінці Першої світової. У квітні 1918 р. генерал Першинг послав у військове відомство терміновий запит на розробку потужного великокаліберного кулемета і боєприпасу, призначеного в першу чергу для ВВС. У тому ж місяці компанія Winchester Repeating Arms Co. отримала завдання на розробку великокаліберного кулеметного боєприпасу з урахуванням можливості його застосування в протитанкових цілях.

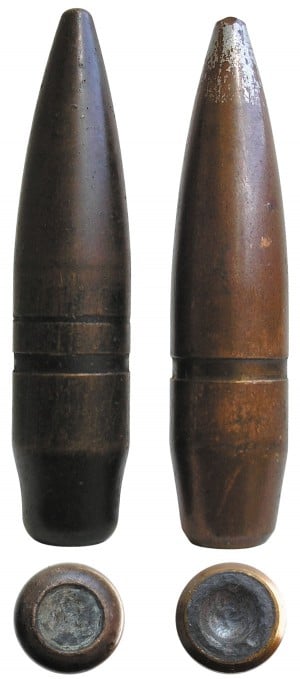

Бронебійно-запалювальні кулі Armor-Piercing-Incendiary, Cal.50, M8 раннього (ліворуч) та сучасного (праворуч) випуску

Для проведення початкових дослідів Winchester використовувала переобжатые мисливські гільзи 16-го калібру, споряджені комерційними свинцевими кулями масою 500 гран від патрона .45-70. Проте вже на початку травня для проведення подальших експериментів була розроблена спеціальна суцільнотягнені строкатий гільза довжиною 103 мм. Під час випробувань патронів, споряджених кулею масою 707 гран (45,81 г) з мельхіорової оболонкою і свинцевим сердечником, була отримана початкова швидкість близько 775 м/с. Цей експериментальний патрон не мав спеціальної назви і згадувався в офіційних звітах просто як Winchester Flanged (винчестеровский рантовый патрон) або Cal. .50 High Power (патрон калібру .50 високої потужності). Однак фахівці відділу озброєнь висловили сумнів у нормальному функціонуванні патрона з виступаючою закраїною в кулеметах, і в червні 1918 р. компанія Winchester розробила нову версію патрона з бесфланцевой (з проточкою) гільзою довжиною 102 мм. Після деяких доробок у жовтні 1918 р. цей боєприпас був затверджений на спільній нараді в якості основного досвідченого патрона для розробки кулемета Brоwning калібру .50. Незважаючи на досягнуті успіхи, 16 листопада 1918 р. компанія Winchester отримала завдання згорнути роботи зі створення патрона калібру .50 і передати всі матеріали по Франкфордский арсенал (Frankford Arsenal). Незважаючи на вже наявний досвід компанії Winchester, фахівці Франкфордского арсеналу взяли за основу своїх початкових розробок німецький 13,2х92SR і створили досвідчений боєприпас з пляшкової полурантовой гільзою довжиною 96,5 мм. Американська гільза мала менший зовнішній діаметр, ніж німецька, але такий же внутрішній об'єм. Однак у травні 1919 р. Відділ озброєнь направив у Франкфордский арсенал розпорядження припинити роботи з полурантовыми гільзами і приступити до розробок гільзи з проточкою.

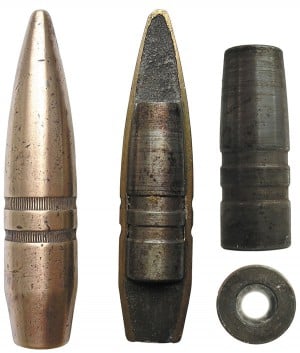

Запальна куля Incendiary M1 калібру .50 ― загальний вигляд, розріз і сталевий сердечник

Так як роботи по створенню нового патрона під Франкфорде затягнулися, компанія Winchester отримала замовлення на 20 000 досвідчених патронів своїй конструкції, необхідних для випробувань експериментальних великокаліберних кулеметів. Нарешті, в травні 1919 р. Frankford Arsenal розробив патрон Cal. .50 Ball Cartridge, Model of 1919 з пляшкової бесфланцевой гільзою довжиною 3,9 дюйма (99,0 мм), який і став знаменитим .50 BMG (Browning Machine Gun). Випуск нового боєприпасу був налагоджений на початку 1920 р. Спочатку патрони калібру .50 споряджалися звичайною кулею масою 804 грана (52,1 м) зі сталевим сердечником (так як бронебійні якості нового патрона були одним з основних вимог), мельхіорової оболонкою і конічної донної частиною. 31 липня 1924 р. на озброєння був прийнятий патрон Model of 1923 Ball Cаrtridge з новою кулею масою 809 гран (52,4 г) з конічною донної частиною, що складається з томпаковой оболонки, загостреного сталевого сердечника і свинцевої сорочки. 1 вересня 1927 р. в конструкцію кулі обр. 1923 р. була введена каннелюра з насічкою. У червні 1931 р. для заміни патрона Model of 1923 був прийнятий патрон зі звичайною кулею M1 Ball Cartridge. Модифікована куля масою 753 грана (48,8 г) з конічною донної частиною складалася з томпаковой оболонки, загостреного сердечника з м'якої сталі і свинцевої сорочки у вершині кулі. На провідній поверхні кулі виконувалася каннелюра з насічками. 20 лютого 1941 р. замість патрона М1 був прийнятий новий боєприпас Cartridge, Ball, Cal. .50, M2. Конструкція кулі М2 була стандартизована з новою моделлю бронебійної кулі АР М2, і відрізнялася від останньої лише м'якою серцевиною. Від своєї попередниці куля Ball M2 масою 710 гран (46,0 г) відрізнялася більш широким майданчиком на вершині кулі, гладкою каннелюрой без насічок і меншою довжиною (58,7 мм — проти 61,2 мм у Ball M1). Остання партія патронів Ball M1 була випущена 20 лютого 1941 р., а 7 жовтня 1943 р. цей боєприпас був знятий з озброєння.

Спеціальні кулі калібру .50 BMG

Розробка бронебійних куль калібру .50 була розпочата вже ію ле 1918 р. компанією Winchеster. Пізніше експерименти з бронебійними кулями були продовжені фахівцями Frankford Arsenal. Лише в липні 1923 р. на озброєння був прийнятий патрон з бронебійної кулею Model of 1923 Armor-Piercing cartridge. Конструктивно бронебійна куля масою 821 гран (53,2 г) була схожа на звичайну кулю Model of 1923 — за винятком загартованого сталевого сердечника. 1 вересня 1927 р. в конструкцію кулі введена каннелюра з насічками. Відмінною маркуванням патрона з бронебійної кулею обр. 1923 р. була забарвлення вершинки кулі в чорний колір. Починаючи з 1928 р. в США була проведена серія експериментів по створенню бронебійної кулі з поліпшеною щільністю. Ці розробки завершилися прийняттям на озброєння в червні 1931 р. бронебійного патрона Cal. .50 Armor-Piercing Cartridge M1. Куля АР М1 масою 750 гран (48,6 г) була аналогічна по конструкції звичайної Ball M1, але мала загартований сталевий сердечник. Патрон АР М1 також мав вершинку кулі, пофарбовану в чорний колір. Наприкінці 1930 - х рр. проведена серія нових випробувань досвідчених бронебійних куль підвищеної пробивання. Паралельно проводилися роботи щодо збільшення початкової швидкості кулі, спрямовані на скорочення часу польоту кулі до мети в умовах повітряних боїв.

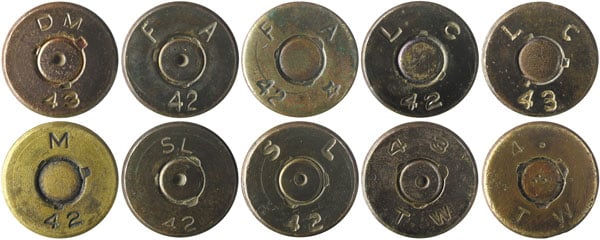

Маркування на американських гільзах .50 BMG, виготовлених на фабриках: Des Moines Ordnance Plant (код DМ), Frankford Arsenal (код FA), Lake City Army Ammunition Plant (код LC), Milwaukee Ordnance Plant (код М), St. Louis Ordnance Plant (код SL), Twin Cities Ordnance Plant (код TW)

Найкращі результати були досягнуті в експериментальній моделі бронебійної кулі Т1Е9, яка була прийнята на озброєння 20 лютого 1941 р. разом з патроном Cartridge, Armor-Piercing, Cal. .50, M2. Початкова швидкість М2 зросла до 884 м/с (замість 808 м/с у АР М1). Нова куля Armor-Piercing M2 масою 718 гран (46,5 г) мала конічну донну частину і складалася з томпаковой оболонки, свинцевої сорочки у вершині кулі і загартованого загостреного сердечника з хромовольфрамовой стали WD 74100.

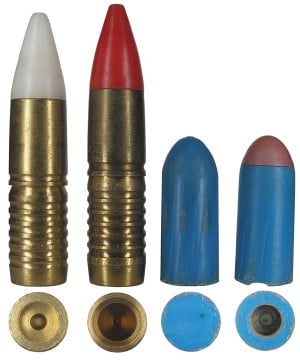

Сучасні кулі .50 BMG для практичної стрільби на короткі дистанції: звичайна німецького виробництва, трассирующая німецького виробництва, звичайна Ball, Plastic Practice, M858 і трассирующая куля Tracer, Plastic Practice, M860

На бічній поверхні кулі виконувалася гладка каннелюра для фіксації в дульце гільзи, а над нею — додаткова каннелюра з насічками для ідентифікації. Згодом додаткова каннелюра з насічками була скасована. Відмінною маркуванням патрона була маківка кулі, пофарбована в чорний колір. Під час Другої світової випускалися окремі партії патронів з бронебійними кулями з сердечниками з менш дефіцитної марганцево-молібденової сталі FXS-318, що отримали позначення Cartridge, Armor-Piercing, Cal. .50, M2 (Alternate). У 1944 р. патрон з бронебійної кулею М2 був постепененно замінений патроном з бронебійно-запалювальною кулею М8. Крім власних потреб, під час Другої світової війни Америка поставила близько 329 млн. патронів Cartridge, Armor-Piercing, Cal. .50, M2 по ленд-лізу своїм союзникам — Великобританії та СРСР. Перший патрон з трасуючою кулею був офіційно прийнятий на озброєння США в 1923 р. під назвою Model of 1923 Tracer Cartridge. Куля масою 733 грана (47,5 г) мала томпаковую оболонку і свинцевий сердечник. Трасуючий склад R-77 давав трасу червоного кольору. Для ідентифікації патрон мав черненую гільзу. У квітні 1930 р. для заміни M 1923 Tracer був прийнятий новий М1 Tracer. Куля масою 675 гран (43,7 г) з прямою донної частиною складалася з томпаковой оболонки, свинцевого сердечника і трассирующего складу. На провідній поверхні кулі виконувалася каннелюра з насічками. Куля М1 давала трасу червоного кольору на дистанціях до 1800 м.

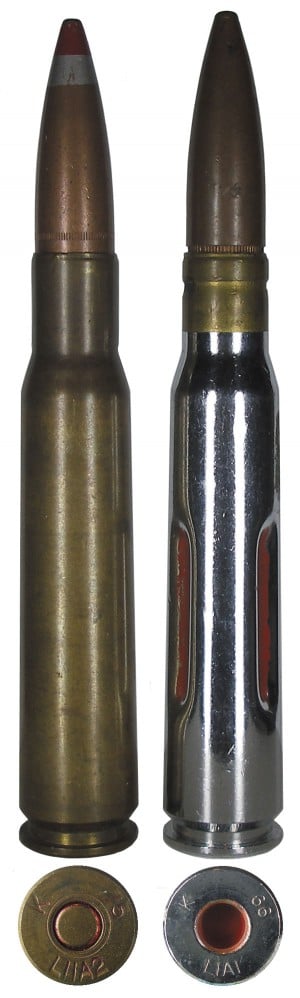

Англійські патрони: пристрелочно-трасуючий L11A2 (ліворуч) і навчальний L1A1 (праворуч)

Відмінною маркуванням цього трассирующего патрона була маківка кулі червоного кольору. У зв'язку з економією дефіцитних матеріалів у лютому 1943 р. була прийнята трассирующая куля з біметалічної оболонкою M1 (Alternate). У грудні 1941 р. для ВПС був прийнятий патрон М2 Tracer зі сталевим сердечником і дальністю трасування 550 ярдів (503 м). 28 жовтня 1943 р. патрон М2 Tracer був знятий з озброєння, і замість нього ВПС отримали інший трасуючий патрон — Cartridge, Tracer, Cal. .50, M10. Куля нового трассирующего патрона мала масу 643 грана (41,7 г) і довжину 60,96 мм. На дистанції 140 м куля давала димну трасу, а потім на дистанціях до 1700 м — яскраво-червону. Конструктивно трассирующая куля М10 була схожа на кулю М1, а її відмінною маркуванням була вершина, забарвлена в оранжевий колір. Після введення патрона М10 модифікація М1 стала застосовуватися тільки наземними військами. 15 черв ня 1944 р. для сухопутних військ був прийнятий новий трасуючий патрон Cartridge, Tracer, Cal. .50, M17, дає яскраву червону трасу на відстані до 2 290 м. Маківка кулі патрона М17 забарвлювалася в коричневий колір. У березні 1945 р. для ВПС був прийнятий патрон з підвищеною яскравістю трасування Cartridge, Tracer, Headlight, Cal. .50, M21. Куля масою 664 грана (43 м) і довжиною 60,96 мм давала трасу червоного кольору на дистанціях до 550 ярдів (503 м). Патрон мав вершинку кулі червоного кольору.

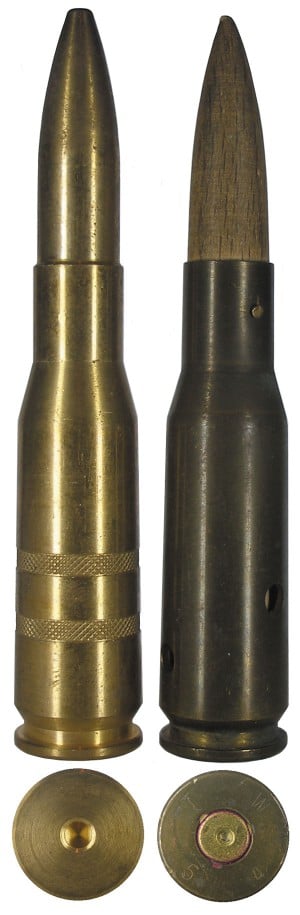

Навчальні патрони 12,7х76 М48А1. Целеуказательные патрони М48А1 і М48А2 з трассирующе-розривними кулями застосовуються з магазинною гвинтівкою Rifle, Spotting, Caliber .50, M8C, встановленої на безвідкатному знарядді М40 калібру 106 мм

У 1942 р. за завданням відділу озброєнь Frankford Arsenal приступив до розробок бронебійно-запалювальною кулі калібру .50. Перша модель запальною кулі підвищеної пробивання М1 виявилася невдалою, і за основу подальших розробок була взята радянська 12,7-мм бронебійно-запалювальна куля Б-32. В жовтні 1943 р. на озброєння був прийнятий новий патрон Cartridge, Armor-Piercing-Incendiary, Cal.50, M8. Куля з конічною задньою частиною мала масу 662 грана (42,9 г) і комплектувалася серцевиною бронебійної кулі М2. На провідній поверхні куля мала гладку каннелюру для фіксації в дульце гільзи і вузьку каннелюру з насічками для додаткової ідентифікації. Відмінна маркування патрону складалася з вершинки кулі сріблястого кольору. Серійне виробництво патронів API M8 було розпочато наприкінці 1943 р. У 1943 р. на базі кулі API M8 почалися розробки бронебійно-трассирующе-запальною кулі. В березні 1945 р. на озброєння був прийнятий патрон Cartridge, Armor-Piercing-Incendiary-Tracer, Cal.50, M20. Для ідентифікації патрон мав вершинку кулі, пофарбований у срібний та червоний колір, і додаткову каннелюру з насічками, розташовану вище кромки дульца гільзи. Цілеспрямовані розробки запальною кулі калібру .50 почалися в США навесні 1940 р. Спочатку для експериментів використовувалася штатна трассирующая куля М1, споряджена термитным складом, але незабаром за основу розробок були взяті англійські запальні кулі калібру .303 British. В результаті 18 вересня 1941 р. був прийнятий патрон Cartridge, Incendiary, Cal. .50, M1, розроблений компанією Remington. Запальна куля масою М1 644 грана (41,7 г) з прямою донної частиною складалася з томпаковой оболонки, сталевого циліндричного сердечника, запального складу і свинцевої пробки в донної частини. На бічній поверхні кулі виконувалися дві канелюри — одна з насічками для фіксації в гільзі, а над нею — гладка, для ідентифікації. Маківка кулі була пофарбована в блакитний колір. У січні 1941 р. під тим же індексом М1 була прийнята запальна куля, розроблена Frankford Arsenal на основі бронебійної кулі М2. Конструктивно вона була аналогічна кулі Remington, але мала конічну донну частину і дві канелюри з насічками.
