Ті, що прорізають пітьму. Тест світлодіодного ліхтаря JETBeam 3M XML

20.06.2017

Потужні світлодіодні ліхтарі агресивно завойовують популярність, витісняючи з ужитку активних користувачів освітлювальні прилади з традиційними лампами розжарювання. У нашому тесті — світлодіодний ліхтар JETBeam 3M XML.

Світлодіоди вже довели свою перевагу над лампами розжарювання. Але, крім власне світлодіода, найважливішим компонентом будь-якого ліхтаря є якісна електронна начинка, яка відповідає за ефективне перетворення електричної енергії батареї в світлову енергію діода — тільки завдяки їй сучасний світлодіод може функціонувати на максимумі своїх можливостей. Ліхтарі JETBeam, які виготовляються китайською компанією SYSMAX Ind., забезпечені спеціально розробленою надійною та ефективною схемою управління з використанням мікроконтролерів. Подібна схема дозволяє користувачеві легко управляти режимами роботи ліхтаря і забезпечує стабільну яскравість світіння діода незалежно від рівня заряду та типу батарей. Свій багаторічний досвід інженери компанії Sysmax застосовують для створення ефективних оптичних систем, які відповідають можливостям діодів, що використовуються в різних моделях ліхтарів JETBeam. Всі лінзи виготовлені з мінерального скла і мають антивідблискові і захисні покриття. Рефлектори, які формують і напрямляють світловий потік, що генерується діодом, виготовляються з легких сплавів; форма рефлектора для кожної конкретної моделі ліхтаря з урахуванням її призначення розраховується окремо, що дозволяє отримати правильний баланс між бічним засвіченням і сфокусованою центральною світловою плямою з мінімальними втратами. Компанія SYSMAX Ind., виробник ліхтарів торгових марок JETBeam і Nitecore, заснована в 2004 р. двома талановитими інженерами, які вирішили реалізувати своє захоплення, зайнявшись виробництвом і просуванням на ринок якісних потужних і компактних світлодіодних ліхтарів власної розробки. Ось вже 7 років компанія тримає планку якості на висоті, постійно вдосконалюючи існуючі моделі ліхтарів і створюючи нові відповідно до найсучасніших технологій. Кожен новий зразок перед виходом на ринок ретельно тестується на відповідність найвищим стандартам якості, встановленим виробником. Саме тому ліхтарі JETBeam перевершують багатьох конкурентів по дизайну, надійності і якості виготовлення. В даний час продукцію компанії представляють дилери більш ніж в 30 країнах світу, і вона залишається незмінно популярною як у ентузіастів, які активно стежать за ринком діодних ліхтарів, так і у багатьох практичних користувачів, бажаючих отримати потужний і надійний сучасний ліхтар, який прослужить їм довгий час. Корпуси ліхтарів робляться з легкого високоміцного алюмінієвого сплаву; для більшості моделей вони виготовляються шляхом фрезерування з цільної алюмінієвої заготовки на верстатах з ЧПУ. Корпуси, виготовлені цим методом, мають підвищену міцність. Ліхтарі JETBeam можна скинути з висоти декількох метрів на тверду поверхню або переїхати машиною без особливих ушкоджень або порушення функціональності. Крім того, поверхні всіх моделей мають стійке темне покриття (HA-III), яке захищає їх від агресивного впливу навколишнього середовища і подряпин.

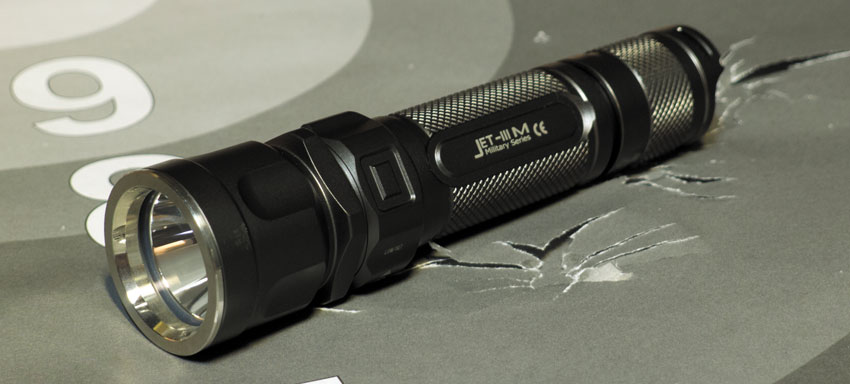

Ліхтар JETBeam 3M XML

Буква M в назві моделі означає Military, тобто військового призначення. Тим самим виробник підтверджує, що при розробці ліхтаря в його конструкцію було закладено достатній запас надійності. У моделі 3M XML використовується світлодіод XML T6. На даний момент цей світлодіод, що випускається американською компанією CREE, є одним з найбільш ефективних і потужних в світі. У режимі максимальної яскравості світіння ліхтар здатний видавати світловий потік до 450 лм. І це не просто цифри, взяті з технічної документації виробника діодів і отримані в лабораторних умовах зі стабільним джерелом живлення (на подібні завищені дані люблять посилатися багато виробників бюджетних ліхтарів, не обтяжуючи себе (або не ризикуючи) проведенням власних практичних тестів і замірів). У випадку з ліхтарями JETBeam, публікуються дані, отримані в результаті випробувань серійного готового виробу з усіма його внутрішніми втратами (у схемі живлення і оптичній системі) — з обов'язковим зазначенням типу використаних при тестуванні елементів живлення (двох літієвих батарейок типорозміру CR123).

Насамперед в ліхтарі передбачено два режими роботи — максимальна яскравість і строб. Для перемикання режимів з 1-го на 2-й необхідно просто трохи повернути головну частину за годинниковою стрілкою (відкрутити). Щоб повернутися до 1-го режиму, потрібно повернути головну частину у зворотний бік. Для більш зручного утримання при цьому і корпус ліхтаря, і його головна частина мають спеціальні поглиблення. Ліхтар легко може бути встановлений на зброю за допомогою будь-якого з безлічі представлених на ринку кріплень, оскільки корпус ліхтаря має стандартний діаметр 1 дюйм (25,4 мм), а головна частина набагато ширша — 33 мм — і не буде створювати перешкод. Кліпса для кріплення ліхтаря на поясі при цьому просто знімається з корпусу. Її конструкція дозволяє носити ліхтар у двох положеннях: вгору або вниз головою. Корпус ліхтаря має акуратну ромбоподібну насічку, що забезпечує надійне утримання його в руці; ромби-насічки досить великі і не мають гострих граней, що робить тривале оперування ліхтарем комфортним. В цілому корпус ліхтаря має привабливий і дуже функціональний дизайн, всі елементи виготовлені дуже акуратно і якісно — що називається, «вилизані» до дрібниць. Захисне покриття нанесено рівномірно і має приємний темно-сірий колір. Ліхтар добре лягає в руку, ним зручно управляти.

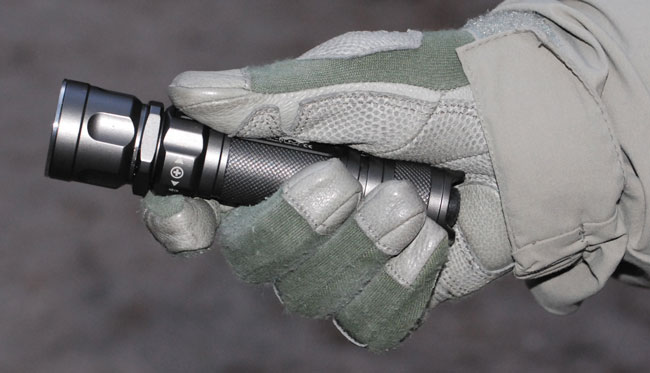

Завдяки грамотному дизайну ліхтар зручно тримати в руках, а також управляти кнопкою включення і перемикання режимів яскравості в рукавичках

У торці головної частини ліхтаря встановлено сталеве кільце — воно захищає скло від можливих пошкоджень при сильних ударах або падінні. Кнопка включення втоплена в дно корпуса між двома невеликими виступами, що перешкоджають випадковому натисканню кнопки, у разі якщо ліхтар переноситься в кишені або сумці, і забезпечують їй додатковий захист. Між виступами знаходяться широкі заглиблення, що дозволяють швидко намацати і легко натиснути кнопку включення навіть в рукавичках. Подібна конструкція корпусу дозволяє при необхідності встановити ліхтар вертикально (правда, зробити це швидко не так вже і просто — доводиться «ловити» рівновагу) — тоді світло можна направити в стелю для більш рівномірного освітлення приміщення. Також конструкція корпусу передбачає можливість кріплення темляка або шнура — короткий темляк дозволить додатково підстрахувати ліхтар у руці, а за допомогою довгого шнура можна буде закріпити його, наприклад, на гілках дерева для освітлення під час встановлення намету в нічний час.

Всередині

Потужний світлодіод CREE XML — полум'яне серце ліхтаря JETBeam

Тепер заглянемо у нутрощі ліхтаря. На головній частині і на кнопці включення встановлені пружинки, які забезпечують надійний контакт з елементами живлення і гарантують працездатність виробу при різноманітних вібраціях, динамічному навантаженні при віддачі зброї, падінні на землю і т. п. Різьба на всіх частинах корпусу велика, закручується плавно; навіть якщо при необережному використанні на неї потраплять бруд або пісок, пошкодити різьбу буде непросто. В ліхтарях бюджетного класу на цьому елементі конструкції часто економлять, в результаті різьба закручується не дуже плавно, іноді з перекосами, і швидко виходить з ладу.

Живлення та налаштування

Всередині між роз'ємними частинами корпусу встановлені гумові кільця-ущільнювачі, які ефективно захищають нутрощі ліхтаря від попадання пилу, вологи і бруду. Живлення ліхтаря здійснюється або від двох літієвих батарей типу CR123 (3В), або від двох акумуляторів, які перезаряджаються, типу RCR123 (3,7), або одного акумулятора типу 18650 (3,7 В). На мій погляд, найбільш зручно використовувати саме останній варіант — якісні акумулятори типу 18650 при напрузі живлення 3,7 В зазвичай мають ємність, яка у кілька разів перевищує ємність «запасливих» акумуляторів типу RCR123: а саме, до 3100 мА*г. Це в комплексі з якісним стабілізатором живлення забезпечить ліхтарю максимально тривалу і стабільну роботу від одного акумулятора; і, звичайно ж, такий варіант буде набагато розумнішим, ніж використання дорогих одноразових батарейок CR123. Фірмова мікроконтролерна система управління дозволяє користувачеві перепрограмувати другий (користувацький) режим роботи ліхтаря — можна змінювати яскравість в межах від 450 до 0,3 лм або налаштувати потрібну частоту стробоскопа.

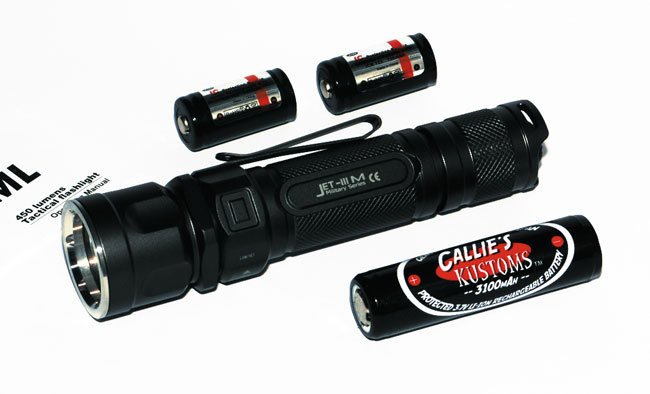

JETBeam 3M XML може живитися від двох літієвих батарейок типу CR123, від двох акумуляторів RCR123 (вгорі), або від одного акумулятора 18650 (внизу)

Послідовність дій, необхідних для цього, описана в інструкції. У двох словах: ліхтар переводиться в спеціальний режим програмування за допомогою швидких натискань на кнопку включення, і яскравість починає плавно змінюватися, починаючи з мінімальної, із сигналізацією-миготінням при досягненні половини і максимуму потужності; таким же чином змінюється і частота стробоскопа. Я, наприклад, відразу змінив другий режим роботи ліхтаря зі стробоскопа на постійне світло з яскравістю близько 1/3 від максимальної — щоб ліхтар можна було використовувати в приміщенні або банально посвітити собі під ноги на вулиці.

1. Економний. Світлодіод перетворює у світло близько 20% споживаної енергії, в той час як звичайна лампа розжарювання — не більше 2%. Таким чином, світлодіод є більш економним джерелом світла для ліхтаря, порівняно з традиційною лампою.

2. Довговічний. Сам принцип функціонування лампи розжарювання передбачає нагрів вольфрамової нитки, що знаходиться всередині колби, до дуже високої температури (порядку 25000C), завдяки чому нитка і починає світитися. Така лампа зазвичай виходить з ладу в середньому після 1000 годин роботи. Світлодіод функціонує зовсім по іншому принципу; і хоча він вимагає складної електронної схеми для ефективної роботи, середній час напрацювання на відмову у діода становить від 30 000 до 50 000 годин — тобто в 30-50 разів більше. При цьому, при відпрацюванні ресурсу діод починає втрачати яскравість поступово, а не перегорає миттєво, як лампа розжарювання. Однак, потрібно враховувати, що при тривалій безперервній роботі, що супроводжується перегрівом, яскравість світіння діода падає швидше.

3. Надійний. Завдяки відсутності скляної колби і тонкої нитки розжарювання, діод легко витримує навантаження і вібрації, які гарантовано призвели б до пошкодження лампи розжарювання. Тому діодні ліхтарі відмінно підходять для використання в найскладніших умовах.

4. Швидкий. Лампі розжарювання необхідно не менше 100-300 мілісекунд для того, щоб вийти на повну робочу потужність. Діод виходить на режим повної яскравості практично миттєво — протягом лічених наносекунд після включення — відповідаючи самим жорстким вимогам по часу спрацювання. Завдяки високій потужності і глибокому рефлектору, ліхтар дозволяє висвітлювати предмети на дальності понад 100 м (за даними виробника — до 160 м); але така потужність необхідна лише на відкритому просторі. В лісі серед дерев або в приміщенні вас буде сліпити відбите світло або відволікати занадто яскрава пляма, тому для мисливця або туриста можливість налаштувати другий режим роботи ліхтаря під свої потреби буде дуже зручною і потрібною.

Військові стандарти

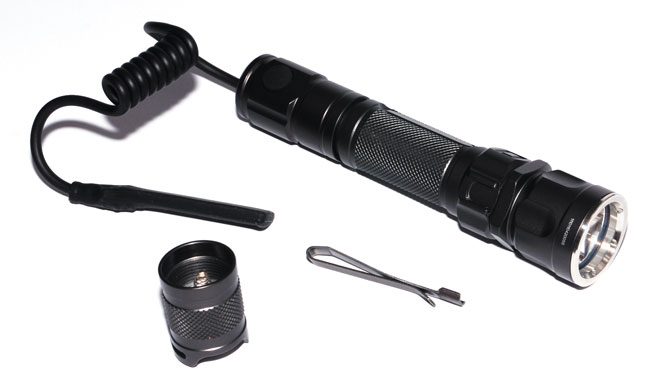

З додаткових аксесуарів, які запропоновані виробником, деяким користувачам може бути цікава виносна кнопка. Вона дозволяє встановити ліхтар ближче до дульного зрізу ствола зброї, щоб ствол не перекривав світловий потік, а управління змістити ближче до руки, що утримує цівку. Таким чином, вам не потрібно буде тягнутися до ліхтаря, щоб включити його.

Перед установкою ліхтаря на зброю, швидше за все, потрібно буде зняти кліпсу, щоб вона не заважала кріпленню. Також можна скористатися додатковим аксесуаром — виносною кнопкою управління. Ліхтар спроектований відповідно до військових стандартів MIL-STD-810F і захищений від впливу вологи відповідно до вимог класу захисту IPX-8. MIL-STD-810F — це американський військовий стандарт, який регламентує рівень захисту обладнання від різних зовнішніх впливів (вібрації, вологи, ударів, температури тощо). Відповідність цьому стандарту означає придатність ліхтаря для військового використання.

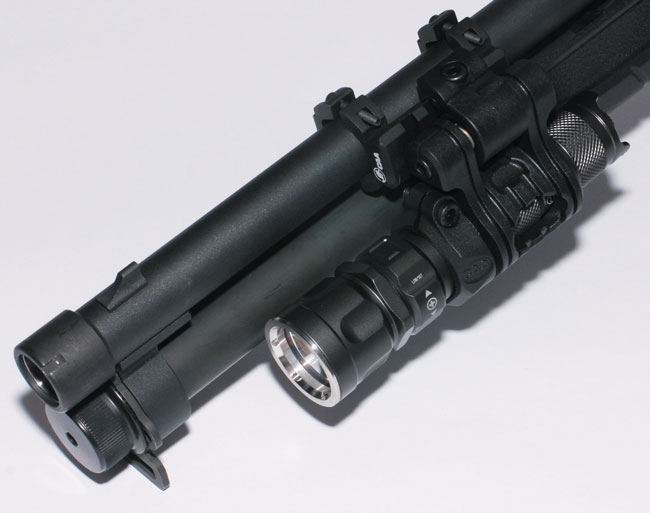

Ліхтар встановлений на рушницю за допомогою аксесуарів від компанії CAA. Такий спосіб кріплення дозволяє помістити ліхтар близько до ствола зброї, зменшуючи її профіль, а кнопка включення ліхтаря знаходиться недалеко від кисті лівої руки, яка утримує цівку. Клас захисту IPX-8 означає, що дана модель витримує занурення у воду на глибину до двох метрів протягом проміжку часу не менше 30 хвилин. Однак це не означає, що ліхтар, можна використовувати як підводний, оскільки випробування на водонепроникність проходить в статичному режимі — тобто не гарантується, що ліхтар зможе витримати натискання на кнопки, активні переміщення та інші впливи під водою без розгерметизації.

Випробування

Оскільки ліхтар JET 3M XML позиціонується виробником як збройовий і, тим більше, раз вже заявлена його відповідність військовим стандартам, то цілком очевидно, що у нас виникло бажання протестувати його надійність та спроможність витримати віддачу мисливської зброї. Для тестування використовувалася помпова рушниця Fabarm SDASS Composite 12-го калібру. Віддача рушниці 12-го калібру — серйозне випробування. До того ж, як відомо, помпові рушниці — на відміну від напівавтоматичних — відчувають вплив віддачі в повному розмірі, оскільки жодна частина енергії пострілу не витрачається на забезпечення роботи механізмів перезарядки. Ліхтар був закріплений на стволі рушниці за допомогою кронштейна виробництва компанії CAA. Таким чином, вдалося помістити корпус ліхтаря максимально близько до ствола, щоб зменшити отриманий загальний профіль зброї. Кнопка включення опинилася біля цівки, і ліхтарем можна було легко керувати лівою рукою.

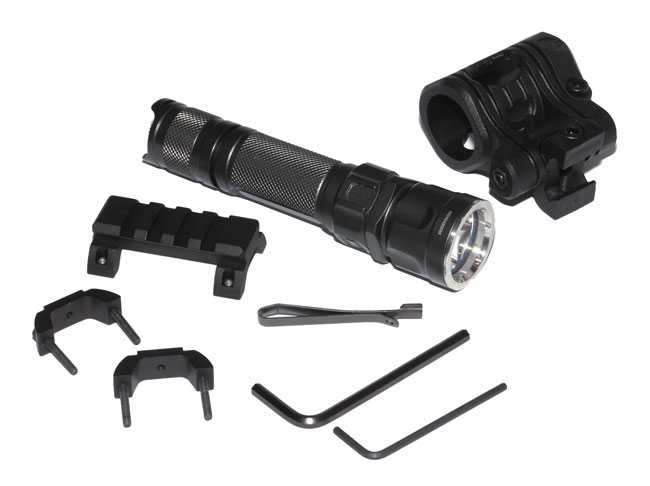

Ліхтар можна встановити на гладкоствольну рушницю за допомогою універсальних кріплень CAA: SGR1 (база Пікатінні з кріпленням на ствол) і UFH3 (5-позиційне кріплення для ліхтаря з діаметром корпусу 24,4-27мм до бази Пікатінні)

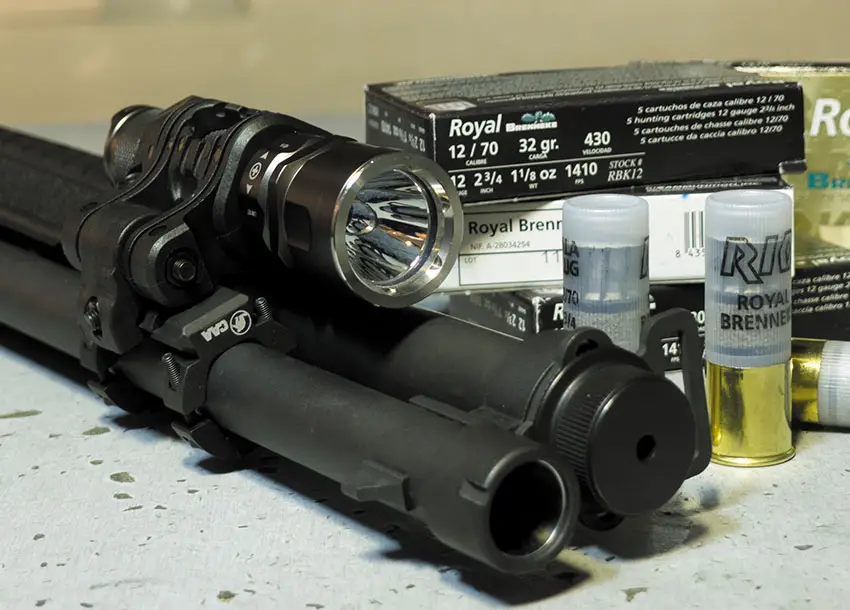

Для відстрілу були обрані патрони з кулею Brenneke масою 32 г, випущені іспанською компанією Rio, — ці боєприпаси дуже популярні серед мисливців. Стрільба велася з положення стоячи, в умовах закритого тиру. Була змодельована реальна мисливська ситуація — освітлення на рубежі було відключено, і для підсвічування мішеней використовувався лише встановлений на зброю ліхтар JET 3M XML. Всього було зроблено 40 пострілів з відстані близько 30 м. Завдяки високій потужності діода на такій відстані ліхтар дає широке засвічення, що дозволяє освітлювати не тільки обрану мішень, але і сусідні, а також всю тильну і частину бічних стін тиру. Під час стрільби, незважаючи на вплив значної віддачі, ліхтар продовжував стабільно працювати. Світло при пострілах не блимало — тобто пружинки всередині корпусу зберігали надійний контакт з батареєю. Після стрільби ліхтар був розібраний, і ретельний огляд акумулятора показав, що з функцією амортизації динамічних навантажень пружинки теж впоралися на «відмінно» — ніяких пошкоджень! Чого, на жаль, не скажеш про плечі того, хто стріляв... Після наших випробувань можна констатувати — JETBeam 3M XML являє собою сучасний високотехнологічний і відмінно продуманий ліхтар. Своєю функціональністю він зможе задовольнити найвимогливіших туристів і мисливців, які потребують надійного засобу для використання в самих екстремальних умовах.
