К6-92: загадка з 90-х. Частина II
2 лютого цього року на спільному брифінгу Генпрокурор і голова МВС України проінформували журналістів про результати розслідування епізодів масового побиття 18.02.2014 р. активістів Майдану під час протестних акцій в Маріїнському парку, на вулиці Липській, Грушевського, Володимирській і на Софіївській площі столиці. Вони повідомили про результати обшуків, проведених 31 січня у осіб, причетних до організації дій груп так званих «тітушок», а також про те, що затримані 13 активних учасників тих подій з числа найманих бойовиків. Серед вилученої зброї виявився і К6-92. Поки це останній К6-92, вилучений в Україні, — відгомін лихих 90-х і далекої Карабаської війни.
Карабаський конфлікт
НКАО, 1990. р., режим надзвичайного стану, огляд транспорту
Вважається, що вірмено-азербайджанський конфлікт в Нагірному Карабасі став каталізатором розвалу СРСР. Цьому передувала ціла низка подій. Восени 1987 р., на тлі поглиблення загальної економічної і зовнішньополітичної кризи СРСР (нафта по $20, хронічний товарний дефіцит, війна в Афганістані), оформився суспільний рух за передачу НКАО до складу Вірменської РСР. Після невдалих спроб вирішити через Москву карабаське питання, рух за возз'єднання Нагірного Карабаху з Вірменією швидко трансформувався в національний рух за незалежність.
20 лютого 1988 р. обласна рада НКАО проголосувала за відділення від Азербайджанської РСР. Яка була реакція Москви? У травні в Єревані член Політбюро ЦК КПРС Яковлєв висловив співчуття вимогам вірмен і навіть виступив на масовому мітингу, а інший партійний діяч, Лігачов, рішуче заявив у Баку, що ніхто і ніколи не дозволить відібрати Нагірний Карабах у Азербайджану. Мітинги незабаром змінилися міжнаціональними зіткненнями і потоками біженців.
В зоні конфлікту почалося вилучення мисливської зброї у населення.
Карабах, 1991 р.: стара рушниця в горах — все ще грізна зброя
У ніч на 25 листопада 1988 р. в обох містах було оголошено про запровадження особливого стану. А в січні 1989 р. у Вірменії і Нагірному Карабасі введено надзвичайний стан. МВС СРСР продовжило реалізацію заходів по вилученню зброї у населення, а також на об'єктах дозвільної системи — з метою запобігання його захоплень. Всю наявну в УВС НКАО і його районних відділах автоматичну зброю за наказом з Москви було передано комендатурі особливого району та внутрішнім військам МВС СРСР.
Це відбувалося на тлі постійних збройних нападів на села і тваринницькі ферми. Тому попит на будь-яку вогнепальну зброю був викликаний аж ніяк не тільки необхідністю озброєння воєнізованих формувань, які зароджувалися.
За свідченнями учасників тих подій, перші ініціативні групи по розробці власної зброї з'явилися у Вірменії ще в 1988 р. — всього таких об'єднань існувало шість-сім, і в різний час розробляли вони стрілецьку зброю, гранатомети, міномети та інше. Так, наприкінці 1989 р. головний лікар одного з санаторіїв у підніжжя гори Арагац фактично перетворив величезну підвідомчу йому територію на полігон з верстатною базою, де розроблялися і випробовувалися ручні гранатомети. З 1990 р. до таємного виробництва різної зброї стали підключатися підприємства Вірменії: «Армелектро», верстатобудівний завод у Октамберяні, Разданмаш, «Орбіта», «Сіріус» і т. д.
Вірменська кінохроніка — відносно часу народження ПК «Eagle»
У той період, враховуючи реалії зіткнень, які відбувалися, пістолети-кулемети розглядалися як досить ефективна зброя. Тому в 1990-1991 рр. у Вірменії і Нагірному Карабасі випускалося більше десятка різних зразків пістолетів-кулеметів — хоча вірменські воєнізовані формування озброювалися все ж переважно зброєю армійських зразків.
У січні 1991 р. ЦК КПРС прийняв рішення провести в НКАО спеціальну операцію із роззброєння незаконних збройних формувань. А 17 березня 1991 р. Вірменія відмовилася взяти участь в референдумі про збереження Радянського Союзу. Потім була сумнозвісна операція «Кільце», що проводилася силами ВВ МВС СРСР, 23-ї мотострілецької дивізії зі складу 4-ї армії і загонів ОМОН МВС АзССР. Але серпневий путч ГКЧП у Москві фактично поклав їй край, і з вересня 1991 р. підрозділи Радянської Армії перестали втручатися у конфлікт, який продовжував розростатися.

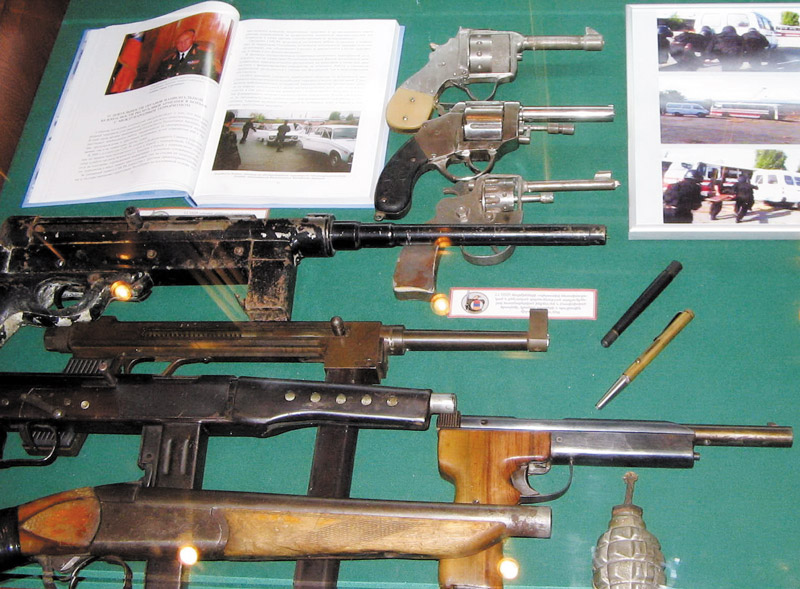

Карабаський конфлікт, саморобна зброя 1990-91 рр. — музей історії органів безпеки Вірменії
За оцінкою КДБ СРСР, навіть у 1991 р. 12-15% озброєння вірменських формувань становило зброю місцевого виробництва. Однак з переростанням карабаського конфлікту в повномасштабну вірмено-азербайджанського війну ця напівкустарна зброя швидко зійшла зі сцени — в тому числі і пістолет-кулемет «Eagle».
Реінкарнація «Eagle»
К6-92 — реінкарнація «Eagle»
У 1992 р. було вирішено продовжити виробництво пістолетів-кулеметів — з метою заміни ними автоматів Калашникова скрізь, де це можливо. За основу був узятий ПК «Eagle». Але тепер була потрібна не напівкустарна, а надійна і технологічна серійна зброя.
Новий пістолет-кулемет в цілому зберіг вигляд свого попередника, але в його конструкцію було внесено багато змін, більше деталей стали виготовляти штампуванням, якість виготовлення покращилася.

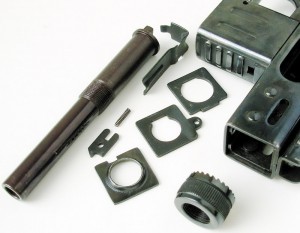

Вузол кріплення ствола К6-92
Довжина зброї зі складеною рукояткою майже не змінилася — 369 мм, а от довжина з відкинутою склала вже 665 мм — внаслідок зменшення довжини ствола. Довжина ствола — 150 мм. Профіль каналу ствола залишився колишнім, з шістьма правими нарізами. Якість обробки каналу ствола — без надмірностей, суто утилітарна. Змінився вузол кріплення ствола до затворної коробки: ствол вставлявся в отвір вкладиша затворної коробки і фіксувався накидною гайкою. Гайка також фіксувала деталь, яка утримувала її засувку, а на її верхній відігнутій частині розташовувалися бічні щитки мушки.
Корпус затворної коробки позбувся приварених передньої і задньої стінок; тепер з обох його кінців на штифтах встановлювалися вкладиші для кріплення ствола і складного плечового упору. Затворна коробка у Eagle виготовлялася, судячи з усього, з готової профільної квадратної труби 30х30 мм з товщиною стінки 2,0 мм. У К6-92 вона стала штампованою зі сталевого листа товщиною 2,0 мм; стик, розташований зверху, не заварювався.

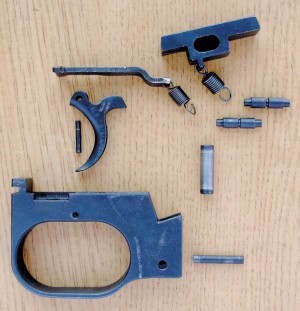

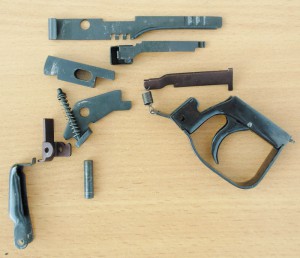

Деталі спускового механізму К6-92
Кінематична схема спускового механізму, в принципі, залишилася колишньою, проте змінилося шептало: воно стало більш простим і... впізнаваним. З його конструкції зник пружний стрижень роз’єднувача — тепер шептало повністю переміщалося вперед до спускового важеля і назад завдяки витягнутому отвору для осі, а пружина шептала відтепер стала працювати на розтягування. Після такого перетворення спусковий механізм у цій частині став дуже нагадувати іспанський Star Z-70/B. Звідки він взявся у Вірменії в той час? Ну, хтозна... Хоча більш імовірно, що творці вірменського пістолета-кулемета просто були знайомі з виданою в НДР двотомною ілюстрованою енциклопедією «Schützenwaffen heute (1945-1985)» — нечастим для книжкового ринку СРСР виданням на збройову тематику, яка з’явилася якраз в 1988 р. Крім іншого, там була наведена наочна схема практично невідомого у нас пістолета-кулемета Star Z-62 — попередника Star Z-70/B. Але тоді у Вірменії повинні були самі прийти до такого ж рішення, як і іспанці в свій час в моделі Star Z-70/B — розвернути пружину шептала. Навіть якщо це так — то як і раніше неясно, наскільки оригінальний спусковий механізм попередньої моделі Eagle.

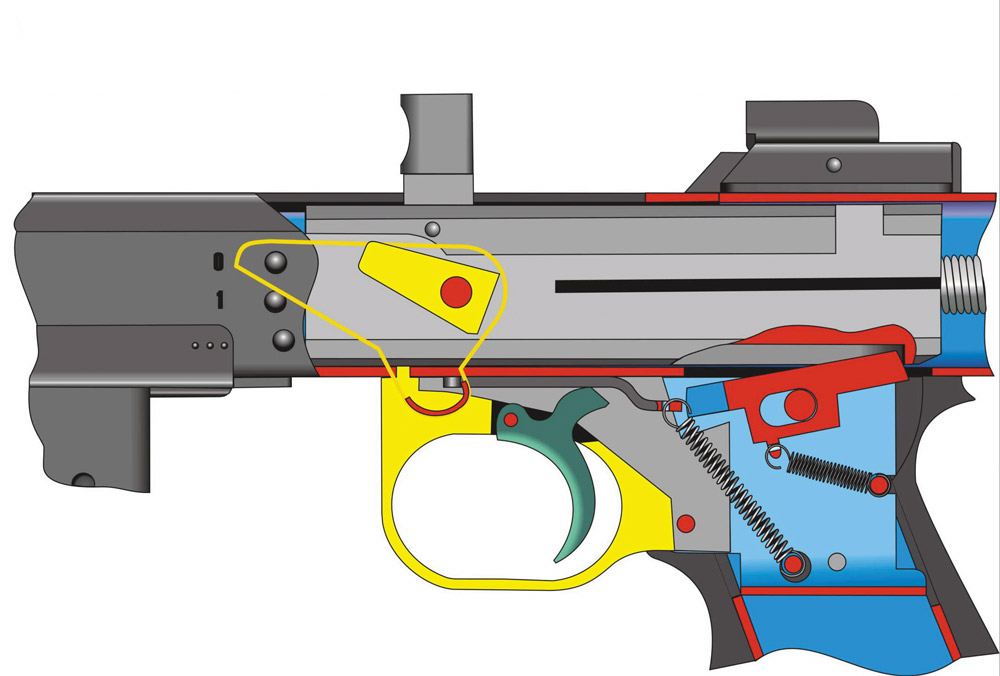

Схема взаємодії деталей спускового механізму й запобіжника К6-92. Графіка А. Лініченка
Кількість деталей спускового механізму з перемикачем-запобіжником зменшилася до 13. Маса затвора майже не змінилася — 355 м, а довжина його ходу зменшилася до 96 мм, Темп стрільби, згідно з опублікованими даними, становив 850 ± 50 пострілів в хвилину.
Спрямовуючий стержень зворотно-бойової пружини позбувся пластинчастої підставки і тепер вставлявся заднім кінцем в отвір в амортизаторі, виготовленому з двох шарів натуральної шкіри товщиною 3,5 мм.
К6-92 в Збройних Силах Республіки Вірменія
Приймач магазина встановлювався на чотирьох заклепках. Тепер для вилучення магазина потрібно було натиснути на нижній кінець засувки — а не на верхній, як у Eagle. Магазин технологічно став простішим, його місткість склала 25 патронів.
Приціл був, як і раніше, нерегульованим, з прорізним ціликом — але тепер повністю штампованим. Мушка регулювалася по вертикалі і горизонталі, як і у Eagle. Універсальний ключ для регулювання, а також розбирання зброї, розміщувався в порожнині руків'я разом з пластиковою масельничкою. Накладки рукоятки тепер випускалися з пластмаси чорного кольору, а там, де раніше було нанесено позначення Eagle, залишилася лише рівна смуга. Основу рукоятки посилили, вона також стала більш технологічною.
Конструкцію складного руків’я можна назвати простою — вона складалася з 14 деталей, не рахуючи основи приклада, яка одночасно було потиличником затворної коробки. Вісь приклада була складовою, підпружиненою, приклад легко знімався і був цілком функціональний, хоча прицільна стрільба з упором в плече виявилася не дуже комфортною.
Особливості національного правопису

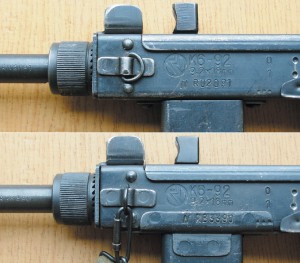

Зверху: маркування К9-92 раннього випуску. Знизу: маркування К6-92 пізнього випуску
Зліва на затворній коробці наносилося позначення країни-виробника у вигляді вписаних у коло перших літер словосполучення «Республіка Вірменія» вірменською мовою, найменування моделі «К6-92» і позначення штатного боєприпасу «9,2х18 mm». Під ними, а також на стволі і на затворі, наносився серійний номер зброї, що складався з двох літер латинського алфавіту та чотирьох цифр. З'явилися також контрольні і технологічні клейма, які наносилися на ствол, затвор і передній вкладиш затворної коробки.
У вже згадуваній статті Ст. Н. Аветисяна зі збірника «Теорія і практика судової експертизи», № 2/2009, зазначено, що «К» в назві цієї зброї — це перша буква вірменського слова «стріляти» («кракел»); тільки на відміну від позначення країни-виробника, це не оригінальна літера «» вірменського алфавіту, а її транслітерація. Цифри «92» означали рік створення зразка; а ось що таке «6» — поки неясно. На жаль, але вірмени досі не схильні детально обговорювати те, що відноситься до зброї, створеної ними за минулу чверть століття. Цифра «6» може означати що завгодно — від порядкового номера зразка в номенклатурі зброї, виробництво якого освоєно заводом, до кількості фахівців, які брали участь у його розробці. У позначенні «9,2х18 mm» зазначений діаметр провідної частини кулі «макарівського» патрона, хоча таке його позначення використовується дуже рідко.
Маркування патронів 9х18 вірменського виробництва
Штатний боєприпас і особливості конструкції цієї зброї характеризують його як пістолет-кулемет переважно поліцейського призначення. Тим не менш, ця зброя створювалася в основному для використання в Збройних Силах Вірменії. Це була вимушена міра, оскільки тоді, на початку 90-х, у вірмен не було можливості купувати необхідну кількість автоматів або штурмових гвинтівок. Вихід доводилося шукати в озброєнні солдатів допоміжних і тилових підрозділів більш простою зброєю власного виробництва. Пістолетом-кулеметом К6-92 озброювали зв'язківців, екіпажі КШМ, водіїв в інженерних підрозділах тощо; також вони надходили на озброєння органів внутрішніх справ Вірменії.
У зв'язку з цим зросли потреби в патронах 9х18 мм. Їх випуск організували на підприємстві «Нейтрон» в Єревані. як стверджується, під час війни це була переважно зборка, повний цикл виробництва був освоєний лише до кінця 1990-х.
Сімейство К6-92

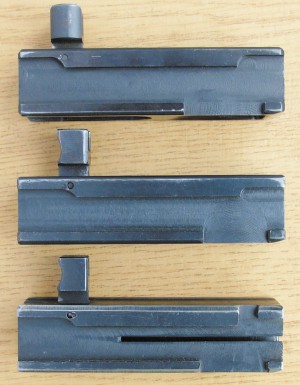

Затвори ПК «Eagle» і К6-92 раннього і пізнього випусків (зверху вниз)
Судячи з усього, у 1990-х ці пістолети-кулемети розглядалися як досить важливий сегмент системи озброєння армії і правоохоронних органів Вірменії. Поступово вносилися зміни — як з метою оптимізації виробничого циклу, так і для усунення недоліків, виявлених в ході експлуатації зброї.
Вікно для викиду гільз було збільшено до розміру 36х18,2 мм, бічні сторони його стали напівкруглими. На затворі змінювалася конфігурація пазів і отворів, пізніше на його лівій стінці вздовж каналу для зворотно-бойової пружини з'явився поздовжній проріз — мабуть, для зменшення відмов зброї при загуслому мастилі. Чотири заклепки виявилися ненадійним способом кріплення приймача магазина — довелося повернутися до точкового зварювання, але вузол кріплення був додатково посилений накладкою з відповідним збільшенням площі зварного з'єднання. За свідченнями вірменських військових, в цілому зброя вийшла цілком надійною. Як основний недолік вказувалася схильність до послаблення механізму фіксації магазина, що призводило до втрат і навіть випадання магазина зі зброї в процесі стрільби. Можливо, цей недолік не мав системного характеру і пояснювався, наприклад, порушеннями технології виготовлення пружини засувки. У будь-якому випадку, будь-яких істотних змін конструкції засувки у К6-92 не спостерігалося.

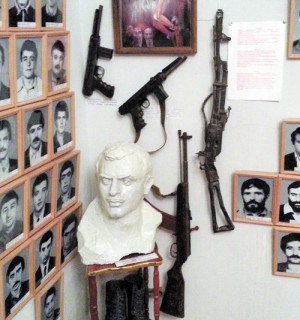

Музей пам'яті загиблих воїнів НКР, м. Степанакерт: два ПК «Eagle» і карабін під патрон 5,45х39
За зовнішніми ознаками можна виділити три умовні модифікації К6-92: перша — чотирикутне вікно для викиду гільз із закругленими кутами і приймач магазина на заклепках; друга — вікно для викиду гільз з напівкруглими бічними сторонами і приймач магазина на заклепках; третя — посилений приймач магазина на точковому зварюванні.
У незаконному обороті зустрічалися всі три модифікації. З того, що відомо автору, в Україні вилучалися тільки два примірники К6-92 з серією номери RF і два — з серією номеру RT. Більше 60% вилучених К6-92 відносяться до серії RB з номерами в проміжку від 3163 до 3992. Все інше — серія RU з номерами від 2069 до 2784. Останній з вилучених К6-92 — по справі про лютневі події 2014 року — належить до серії RU, відрізняючись від найближчого за номером К6-92 (вилученого у 2005 р. в Луганській області) на 73 одиниці. Це так, для загальної картини, оскільки практичного значення у справі це не має.
По черговості випуску серії слідували, судячи з усього, не в алфавітному порядку. Ситуація з серіями RF і RU незрозуміла, але в цілому картина така:
— серії RF і UK: в обох випадках приймач магазина — на заклепках, вікно для викиду гільз — як чотирикутне, так і з напівкруглими бічними сторонами;
— серія RT: приймач магазина на заклепках, вікно для викиду гільз з напівкруглими бічними сторонами;
— серія RB: приймач магазина як на заклепках, так і посилений на точковому зварюванні, вікно для викиду гільз з напівкруглими бічними сторонами;
— серія FT, представлена в статті Ст. Н. Аветисяна: приймач магазина посилений, вікно для викиду гільз з напівкруглими бічними сторонами.
Такі були часи

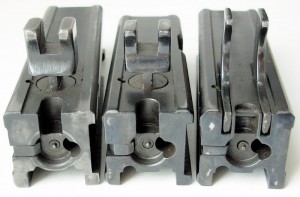

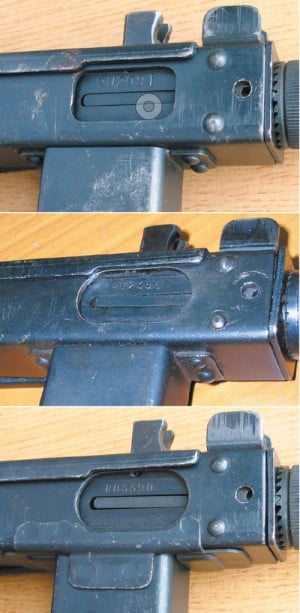

Візуальні відмінності трьох варіантів виконання К6-92
Дані з публікацій у російській періодиці та російському сегменті Інтернету щодо вилучених з незаконного обігу К6-92 в цілому збігаються з цими даними. Тому можна з певною впевненістю стверджувати, що в незаконний обіг потрапили в основному К6-92 серії RB з номерами в інтервалі від 3000 до 4000, серії RU з номерами в інтервалі від 2000 до 3000, а також деяка кількість К6-92 серій RF і RT.
Куди прямували поставки, які призвели до цього — можливо, ми дізнаємося згодом; але навряд чи вони виходили за межі Кавказького регіону. Сталося це в 1990-х, тому причини таких поставок зрозумілі.
Є й інша версія: а чи були взагалі такі поставки? Цікаві дані на прикладі однієї з гарячих точок пострадянського Кавказу наводяться в спеціальній доповіді «Політика під дулом автомата: Поширення стрілецької зброї і конфлікти в Республіці Грузія у 1989-2001 рр.», підготовленому в 2002 р. в рамках незалежного дослідницького проекту «Огляд стрілецької зброї» (Small Arms Survey) женевського Інституту міжнародних досліджень (Graduate Institute of International Studies). Автором доповіді Спіросом Деметриу не було відзначено фактів значних (до кількох сотень) регіональних поставок стрілецької зброї вірменського виробництва. Ось що він пише про обіг зброї на Кавказі в 1990-х: «Грузини також обмінювали зброю з вірменськими або азербайджанськими торговцями, сприяючи, таким чином, вигідному перерозподілу зброї між трьома сторонами в залежності від військових потреб і наявних запасів. За словами колишнього заступника директора Фонду оборони Грузії, азербайджанські сили, наприклад, відчували брак зброї ближнього бою — в той час як у вірменських відсутня далекобійна зброя. Грузинські посередники купували у Вірменії пістолети-кулемети "Карабах" вірменського виробництва за два РПГ-7 і потім обмінювали два пістолета-кулемета у азербайджанських торговців на одну снайперську гвинтівку СВД. Це дозволяло грузинським силам купувати гвинтівки СВД майже на $400 дешевше (середня ціна на СВД була $1200, в той час як ціна РПГ-7 становила $200)».
Фактично мова йде про дрібнооптову торгівлю — до декількох десятків одиниць. Але і вона відчутно задовольняла попит на регіональному ринку зброї. За даними тієї ж доповіді, органами МВС Грузії в 1995-1996 рр. були вилучені 201 пістолет-кулемет К6-92 «Карабах» вірменського виробництва. До речі, цікавий варіант назви — можливо, з подачі грузинів.

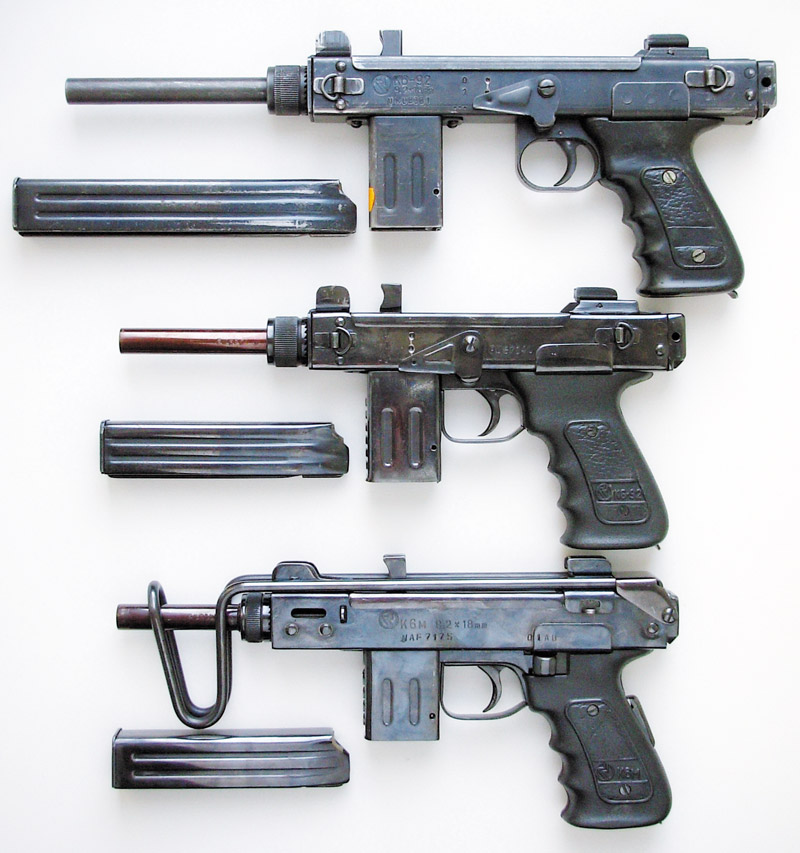

ПП К6-92 і укорочений К6-92 зі знятими прикладами, ПП К6м (зверху вниз)
Вірменія: К6-92 на озброєнні розрахунку КШМ
Навіть якщо постачання К6-92 з суцільною нумерацією продукції і здійснювались, то і в такому випадку вони були не самими великими. І це зрозуміло, оскільки запаси арсеналів колишньої Радянської Армії або, наприклад, можливості ІжМеху були незрівнянно більші. Тій же бунтівній Ічкерії тоді вдавалося через посередників купувати зброю безпосередньо на російських збройових заводах. Почитайте, наприклад, у російській газеті «Коммерсант» тих часів історію про те, як якась А. Атапіна, директор студії «Голдфільм» і ще ряду фірм, за фінансової підтримки уродженця Чечні Алі Шамсадова через підставну кіпрську фірму в 1994 р. купила на ІжМех і доставила в Чечню дві партії пістолетів Іж-70 загальною кількістю більше чотирьох тисяч штук. Відреагували російські правоохоронці лише на третю поставку, посадивши літак з вантажем у три тисячі пістолетів на військовий аеродром в Астрахані. Такі були часи.
К6-92 укорочений

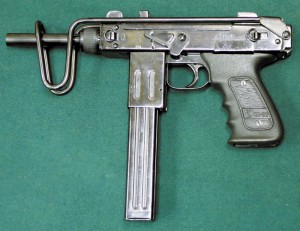

Укорочений К6-92 з цифровим номером, магазин на 25 патронів
Існують укорочені варіанти К6-92, про які відомо лише те, що вони існують, немає опублікованих даних, коли вони були створені, для кого і в якій кількості виготовлялися.
В. Р. Аветисян у своїй статті стверджує, що у Вірменії випускалися тільки власне К6-92 і його укорочений варіант К6-М. Але це не так насправді.
Спочатку з'явився зразок, який являв собою просто варіант К6-92 зменшеної довжини. Назва зразка невідома: на відміну від К6-92, на його затворній коробці набивалися лише заводський номер та позначення положень перемикача-запобіжника; причому номери були як шестизначні цифрові, так і семизначні з двома літерами на початку та однією в кінці номера. На рукоятці з обох сторін було вже відоме позначення країни-виробника і клеймо «К6-92» — що на повнорозмірних К6-92 з номерами серій RF, RU, RT, RB автору цієї статті не зустрічалося. Так що умовно назвемо цей зразок — «К6-92 укорочений».
Довжина зброї зі складеним прикладом становила 293 мм, з розкладеним — 536 мм. Маса з коротким магазином без патронів становила 1650 г, маса при знятому прикладі — 1467 г. Довжина ствола була зменшена до 120 мм, в іншому ж його конструкція не змінилася. Затворна коробка мала такий же переріз, але була коротшою на 47 мм. Вікно для викиду гільз мало закруглені бічні сторони. Приймач магазина кріпився точковим зварюванням, як було раніше у пістолета-кулемета «Eagle», однак на його передній стінці з'явилося рифлення. Спускова скоба безпосередньо примикала до приймача магазина.
