Швидко і точно
Що уявляє собі звичайна людина, почувши словосполучення «лазерний приціл»? Підрозділ спеціального призначення спускається в підвал будинку в пошуках лиходія, темряву розрізають тонкі червоні промені, у світлі яких видно, як пливуть у повітрі порошинки. Або так: респектабельний чоловік підходить до свого шикарного авто, на дорогій тканині його піджака раптом з'являється червона точка — і тут же лунає постріл... Так, такі штуки люблять кіношники — адже саме з кіно судять про багато збройових справ обивателі. Але що знаємо про лазерні приціли ми — люди, які хоча б трошки розуміються в цій темі? Нумо розбиратися разом.
По-перше, термін «лазерний приціл» не зовсім точний. Це проста калька з англійської — laser sight. Люди, знайомі з матеріалом, іменують дані пристосування лазерними цілевказівниками (ЛЦВ). ЛЦВ — це портативний пристрій, що генерує малопотужне лазерне випромінювання видимого (або інфрачервоного) діапазону спектру. ЛЦВ встановлюється на особисту вогнепальну зброю і забезпечує полегшення і прискорення прицілювання на коротких і середніх дистанціях. Промінь закріпленого на зброю ЛЦВ створює на цілі добре помітну світлову пляму, і в тому випадку, якщо комплекс "Зброя + ЛЦВ" правильно пристріляний — куля на дистанції пристрілки потрапить в те місце, де розташовується ця пляма.

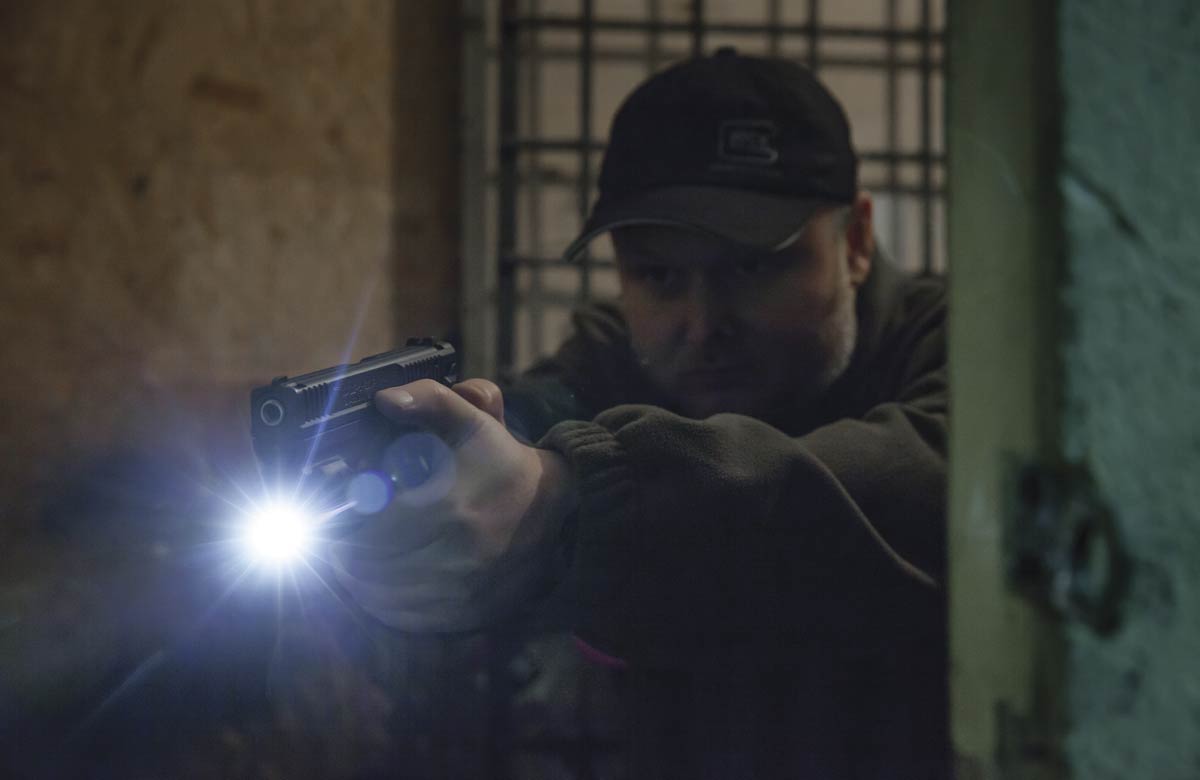

Промінь лазера полегшує прицілювання, світло ліхтаря дозволяє виявити та ідентифікувати ціль
Плюси очевидні: тепер стрілку нема потреби в традиційному прицілюванні, який передбачає розміщення ока, цілика і мушки на одній оптичній осі — достатньо навести на ціль і побачити на ній світлу цятку. Низький рівень освітленості, що утруднює прицілювання звичайним способом, більше не перешкода. Додатковою перевагою є деморалізаційний ефект цілевказівника, а у разі поєднання його з ліхтарем — ще і променистий. Крім того, цілевказівник допомагає під час «холостих» стрілецьких тренувань — блукання плями лазера по мішені дозволить виявити помилки в прицілюванні та обробці спуска. Мінуси теж є: промінь лазера — пряма лінія, в той час, як траєкторія кулі — парабола; так що абсолютний збіг точки прицілювання (в нашому випадку — лазерного маркера на цілі) і точки попадання можливий лише на певній дистанції. Промінь лазера досить добре видно навіть в умовах малої освітленості, тому може демаскувати стрілка. Дешевший і менш енергомісткий червоний лазер погано помітний при яскравому освітленні й ефективний на відстані не більше 20 м, добре читається зелений, який значно дорожчий і споживає більше енергії.
Від тюремної охорони до блокбастерів
Перший оптичний квантовий генератор — лазер — запрацював у 1960 р. А вже в 1975 р. група фахівців з American International Arms спробувала встановити ЛЦВ на самозарядний карабін AR-180 компанії Armalite і комплексом, що вийшов, зацікавити сили правопорядку — зокрема, служби виконання покарань США. Тюремники зазначили ряд позитивних моментів у використанні даної системи: наприклад, добре справляючись зі своїм основним завданням — допомагати наводити зброю на ціль, — ЛЦВ надає ще й деморалізаційний вплив на злочинців. Проте лазери, що існували тоді, споживали надто багато енергії та були громіздкими й крихкими.
Подальші роботи з ЛЦВ проводилися в Newport Corporation. Джон Метьюз, що вийшов з неї, заснувавши власну компанію Laser Products Corp (зараз це Surefire), експериментував з лазерами від Hughes і Siemens і знайшов спосіб установки ЛЦВ на револьвер Colt Trooper, карабіни M16 і Ruger Mini-14, пістолет-кулемет H&K MP5 і навіть на помпову рушницю Remington 870. І знову поліцейські виявили зацікавленість. Однак знову пішли негативні відгуки — через великі розміри і маси як компонентів, які випромінюють, так і батарей до них. До того ж потенційні користувачі, як і раніше, визнали досвідчені зразки ЛЦВ недостатньо надійними для повноцінної експлуатації.
Активною розробкою ЛЦВ займалися дослідницькі лабораторії армій США та Ізраїлю — правда, експериментували вони з потужнішими пристроями, до того ж які працювали в невидимому звичайному оку діапазоні спектру. Призначалися ці розробки в першу чергу для сил спеціального призначення і передбачали використання з приладами нічного бачення.
Перші моделі умовно компактних «лазерних прицілів» були запропоновані Хайнцем Тумелем і його компанією Laser Devices. Щоб уявити собі розміри ЛЦВ, які тоді випускались, згадаємо, фільм «Термінатор» з Арнольдом Шварценеггером, що вийшов на екрани в 1984 р. або зняту два роки потому «Кобру» з Сильвестром Сталлоне.
До речі, мало хто знає, що насправді ЛЦВ, встановлений на пістолеті кіношного Термінатора (AMT Hardballer Long Slide .45 ACP), був розроблений Едом Рейнольдсом все з тієї ж Laser Products Corp і живився через дріт, що проходив через рукав кіноактора до батареї в кишені. Ось така компактність... І все одно зброя з таким обважуванням виглядала донезмоги брутально і футуристично.
Зрілі роки
Однак прогрес не стоїть на місці. Розвивалися технології, з'являлися нові матеріали, здешевлювалися комплектуючі. На виставці Shot Show в 1989 р. були продемонстровані перші дослідні лазерні цілевказівники на основі діодів. Незабаром з'явилися повноцінні компактні моделі таких ЛЦВ, що кріпляться під ствол зброї або на спускову скобу. І відразу ж стали з'являтися очевидні незручності, пов'язані із застосуванням ЛЦВ такого типу на короткоствольній вогнепальній зброї — неможливість використання даних комплексів зі стандартними кобурами, змінилися габарити, маса і баланс зброї, а також «збивання» ЛЦВ в разі ударів або контактів зі спорядженням при носінні та експлуатації.
У тому ж 1989 р. публіці були запропоновані розробки компанії LaserMax, заснованої Віллом Хід-Волтером і його дружиною Сьюзен. Приводом до їх появи стало прийняття департаментом поліції Нью-Йорка на озброєння пістолетів марки Glock — і поліційне керівництво вимагало такий «лазерний приціл», який би вписався в габарит нового пістолета. Вихід був знайдений: всі компоненти ЛЦВ стали поміщатися в напрямній поворотної пружини, розміщеній під стволом пістолета. Компанія LaserMax досі випускає свої прицільні пристосування, відповідні до найпопулярніших моделей пістолетів, наявних на ринку.
При безперечних плюсах подібне компонування мало і значні мінуси: можливість випадкового натискання і включення приладу в невідповідний момент, неможливість точного регулювання при пристрілці, малий розмір і, відповідно, невисока ємність елементів живлення, що в результаті не дозволяло забезпечити тривалість роботи пристрою.
Експерименти тривали. Компанії-виробники намагалися розмістити діод лазера в нижній частині пістолетної рукоятки, а в накладках на неї помістити елементи живлення. Це працювало, проте занадто велика відстань між елементом що випромінює і каналом ствола зброї призводили до суттєвої різниці в положеннях лазерної цятки та середньої точки влучання на мішені при дистанціях стрільби, відмінних від дистанції пристрілки зброї.
Вірне рішення
Було очевидно — щоб звести похибку в прицілюванні до мінімуму, випромінювач ЛЦВ повинен розташовуватися максимально близько до осі каналу ствола зброї.
І ось навесні 1994 р. американська компанія Crimson Trace з міста Вілсонвілл, штат Орегон, представила модель цілевказівника, в якому випромінюючий елемент знаходився у верхній частині накладки на рукоятку пістолета. Сьогодні Crimson Trace — визнаний лідер ринку, а з недавнього часу лазерні цілевказівники Crimson Trace доступні й для українських любителів зброї.
Асортимент
Розглянемо більш докладно наявний в наших магазинах модельний ряд ЛЦВ від Crimson Trace, звертаючи увагу на особливості їхньої установки й експлуатації, а також постараємося знайти існуючі позитивні сторони та не обійти увагою недоліки.
Моделі виробництва Crimson Trace, представлені на нашому ринку, можна розділити на три умовні групи:
— повнорозмірні накладки на рукоятку;
— неповні накладки на рукоятку;
— ЛЦВ, що встановлюються на планки типу Weaver/Picatinny.
Об'єднує їх те, що всі ці ЛЦВ побудовані на лазерах, що працюють на довжині хвилі 633 нм (червоний колір променя) або 532 нм (зелений колір) і належать до Класу 3R laser — тобто потужність їх не перевищує 5 МВт.

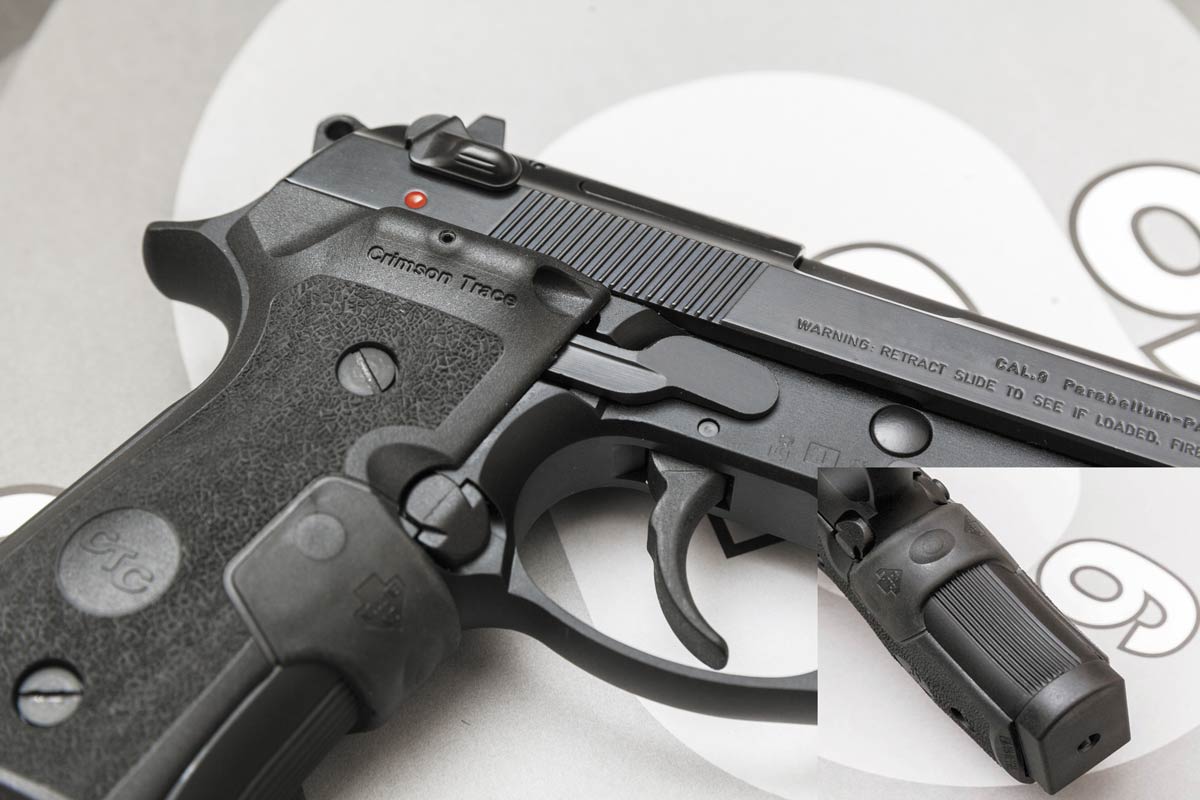

Повнорозмірні накладки на пістолетні рукоятки представлені моделями LG-429 (для Sig Sauer P228229), LG-426 (для Sig Sauer P226) і LG-402М (для Beretta 92, 92A1, 96, 96A1, M9).
Комплектація:
— дві накладки, сполучені між собою гнучким конектором з кнопкою активації;
— два елементи живлення типу CR2032 або DL2032 (забезпечують безперервну роботу виробу протягом чотирьох годин);
— дві палички з м'яким наконечником для протирання лінз лазера;
— два шестигранники для внесення поправок при пристрілці ЛЦВ (один з шестигранників закріплений на внутрішній стороні лівої накладки, тобто постійно перебуває при ЛЦВ);
— міні викрутка для відгвинчування/загвинчування гвинтів накладок;
— інструмент для установки батарейок;
— інструкція по установці ЛЦВ;
— інструкція по роботі й пристрілці ЛЦВ.
Пластик накладок на дотик твердий, має точкове рифлення поверхні, в руці сидить зручно, не вимагає зміни або коригування хвата. Активація ЛЦВ здійснюється легко, проводиться при обхваті рукоятки рукою, кнопка активації лазера знаходиться під середнім пальцем на передній частині, під спусковою скобою. На лівій накладці внизу (модель LG-402М) або в середній частині (моделі LG-426 і LG-429) розташована кнопка увімкнення/вимикання лазера. Сам лазерний випромінювач, розташований у верхній частині правої накладки. Лінза випромінювача втоплена в пластик для захисту від забруднення або механічного пошкодження. З верхньої й бічної сторони припливу під лазер розташовані два отвори з гвинтами внесення вертикальних і горизонтальних поправок при пристрілці. Виробник заявляє про водозахищеність виробу згідно з військовим стандартом США MIL-STD-810F і гарантує три роки впевненої експлуатації.

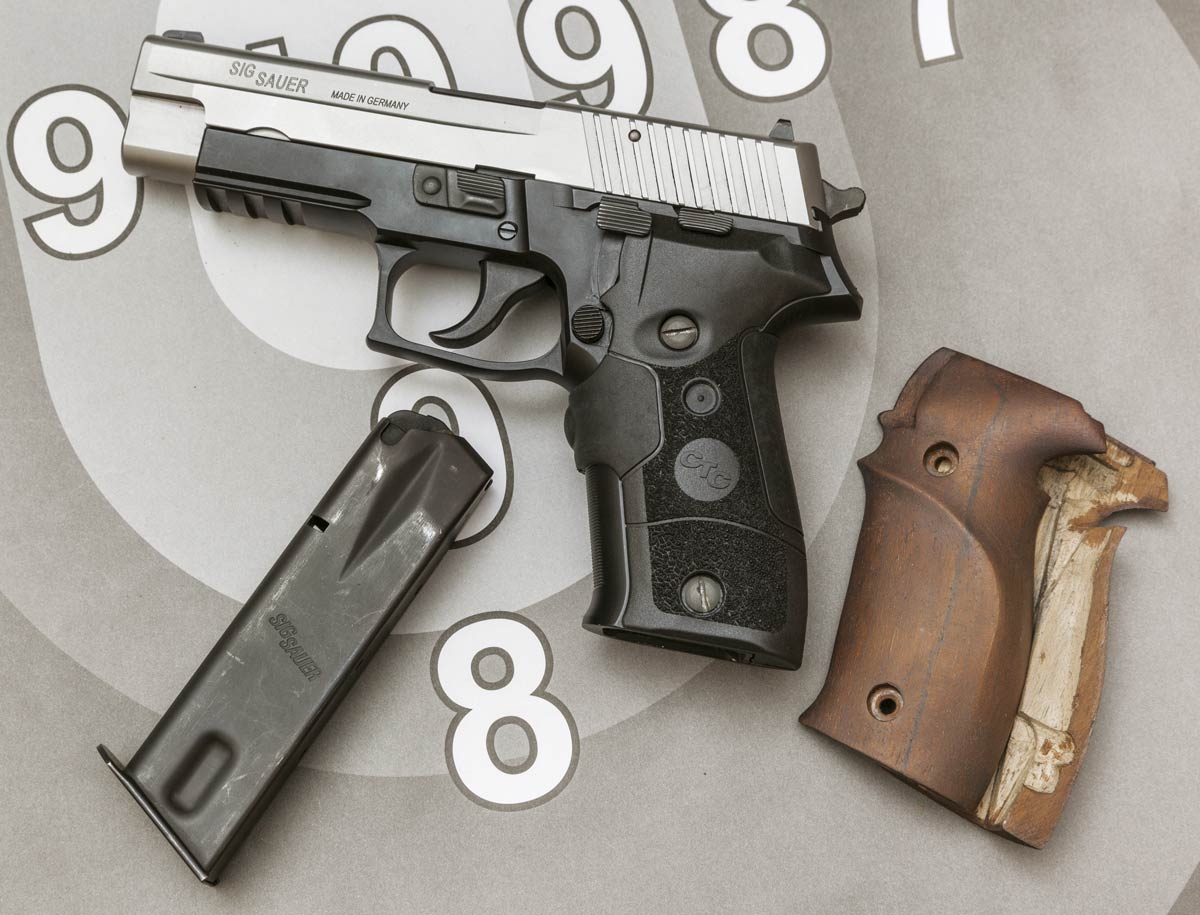

Хочеться відзначити, що дані накладки на рукоятки пістолетів анітрохи не поступаються штатним (а можливо, і перевершують їх за якістю). Наприклад, Sig Sauer P226, змінивши «рідні» дерев'яні накладки на стильний пластик, тільки виграв у зовнішньому вигляді. А 92-я «Берета», яка і так не відрізняється зручністю товстої рукоятки, при установці накладок від Crimson Trace не додала «в талії» жодного міліметра.
Що стосується безпосереднього використання, то, як написано в посібнику користувача «більшість власників цих ЛЦВ використовує їх і пристрілює на дистанції 20-50 футів» (що відповідає приблизно 6-15 м в метричних одиницях). Сказано також, що «світлова пляма має розмір 0,5 дюйма на 50 футах» — тобто приблизно 13 мм на дальності в 15 м. Це цілком визначає ефективну дальність повноцінної роботи ЛЦВ. Розрізнити маркер цілевказівника на дистанціях від 25 до 50 м вийде хіба що в умовах затіненого приміщення або при недостатній освітленості. На відкритій місцевості при денному освітленні на дальностях понад 15 м маркер вже буде втрачатися.
Простота установки ЛЦВ відверто радує, весь процес займає буквально пару хвилин:
— пістолет розряджається, витягується магазин;
— розкручуються кріпильні гвинти, знімаються оригінальні накладки рукоятки;
— у відповідні роз'єми на накладках Crimson Trace за допомогою спеціального інструмента встановлюються елементи живлення;
— нові накладки на рукоятку встановлюються на пістолет, затягуються кріпильні гвинти;
— на затвор пістолета наклеюються попереджувальні написи про роботу лазера (в наших умовах цим пунктом, напевно, можна знехтувати).
На цьому все — ваша зброя готова до використання.
Варіації для Glock

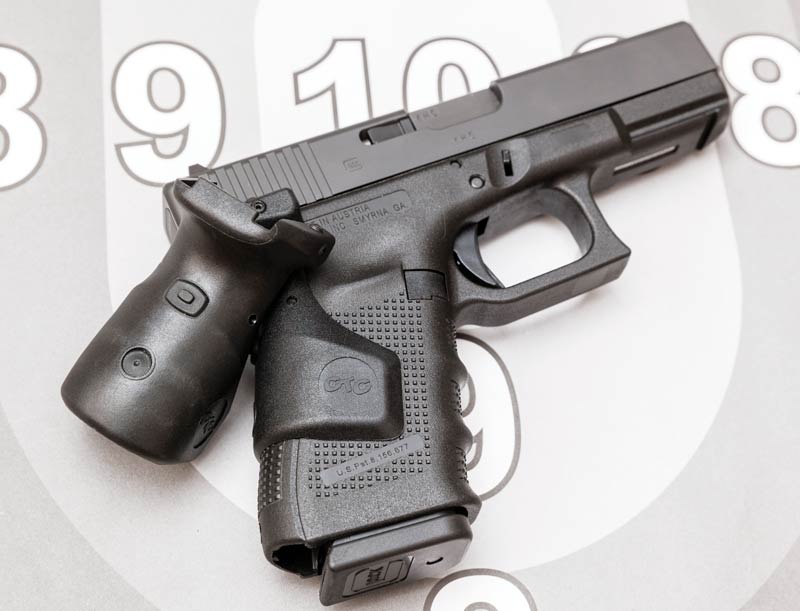

Неповні накладки на рукоятку представлені моделями LG-850 (для повнорозмірних пістолетів Glock 17, 22, 31, 34, 35, 37), LG-851 (для компактних Glock 19, 23, 32), LG-852 (для субкомпактних Glock 26, 27, 33).
Комплектація:
— одна цілісна накладка на рукоятку з кнопкою активації та кнопкою увімкнення/вимкнення ЛЦВ, розташованими на тильній стороні рукоятки;
— два елементи живлення типу CR2025 або DL2025 (забезпечують безперервну роботу виробу протягом чотирьох годин);
— дві палички з м'яким матеріалом для протирання лінз лазера;
— ключ-шестигранник для внесення поправок при пристрілці ЛЦВ;
— інструмент для видавлювання фіксуючого штифта;
— штифт, що фіксує накладку на пістолеті;
— інструмент для установки батарей;
— інструкція з установки ЛЦВ;
— інструкція по роботі й пристрілці ЛЦВ.
Відмінність цих накладок від попередніх у тому, що вони не закривають всю рукоятку пістолета цілком, а лише верхню її частину, одночасно формуючи так званий «бобровий хвіст», який забезпечує кращу фіксацію пістолета у хваті, а також захищає руку від травми затвором при неправильному положенні кисті.
Установка і зняття з пістолета даних моделей ЛЦВ ще простіша, ніж у попередніх моделей:
— розрядити зброю;
— встановити у відповідні пази на накладці елементи живлення;
— витиснути наявний на рукоятці пістолета штифт;
— накласти накладку на рукоятку до клацання;
— вставити фіксувальний штифт, який є в комплекті постачання.
Ергономіка виробу і якість виготовлення — на висоті, пластик накладки — гладкий, без рифлення. Рука лежить зручно, зміни хвата не потрібно. Скажу як шанувальник пістолетів Glock, який вважає за краще використовувати їх зі змінними накладками на тильну сторону рукоятки, що з'явилися в четвертому поколінні цієї зброї — з таким ЛЦВ потреба в подібних змінних накладках просто зникає. Активація «лазерного прицілу» — чітка і надійна. Спочатку може мати місце невелике звикання до того, що не можна класти вказівний палець високо на рамку пістолета (він перекриватиме лазерний промінь) — але ця помилка не критична і швидко поправна. В іншому — без дорікань. Після регулювання та пристрілки цілевказівника стандартні широкі прицільні пристосування Glock майже повністю перекривають світлову пляму, якщо цілитися традиційним способом. Ну, а якщо ти орієнтуєшся тільки на «червону точку» — то стрільба як і раніше комфортна і цілком відповідає твоїм навичкам як стрільця.
Універсальні моделі
Для установки на планки M1913 Picatinny/ Weaver призначені CMR - 204 Rail Master Pro (промінь зеленого кольору), CMR - 205 Rail Master Pro (червоний) і CMR - 206 Rail Master (зелений промінь).
Працюючи з цими моделями ЛЦВ, ми на власному досвіді переконалися, що зелений колір променя прийнятніший, оскільки чутливість людського зору до зеленого кольору вища. Тому при однаковій потужності лазерів зелену точку краще видно і помітно на більшій відстані.
Комплектація:
- випромінюючий блок з двосторонніми кнопками миттєвої активації ЛЦВ;
- кріпильний блок з двома гвинтами які фіксуються;
- комплект з чотирьох різнорозмірних пластикових вставок під виїмки планок Weaver/Picatinny;
- елемент живлення типу 1/3N 3V (забезпечує безперервну роботу виробу упродовж двох годин) для Crimson Trace CMR - 206 Rail Master, або елемент живлення типу CR2 lithium (забезпечує безперервну роботу виробу упродовж двох годин) для Crimson Trace CMR - 204/205 Rail Master Pro;
- LED- ліхтар зі світловим потоком 100 лм, інтегрований у випромінюючий блок (Crimson Trace CMR - 204/205 Rail Master Pro);
- дві палички з м'яким наконечником для протирання лінзи лазера;
- ключ-шестигранник для внесення поправок при пристрілці ЛЦВ;
- інструкція з установки ЛЦВ;
- інструкція по роботі й пристрілці ЛЦВ.

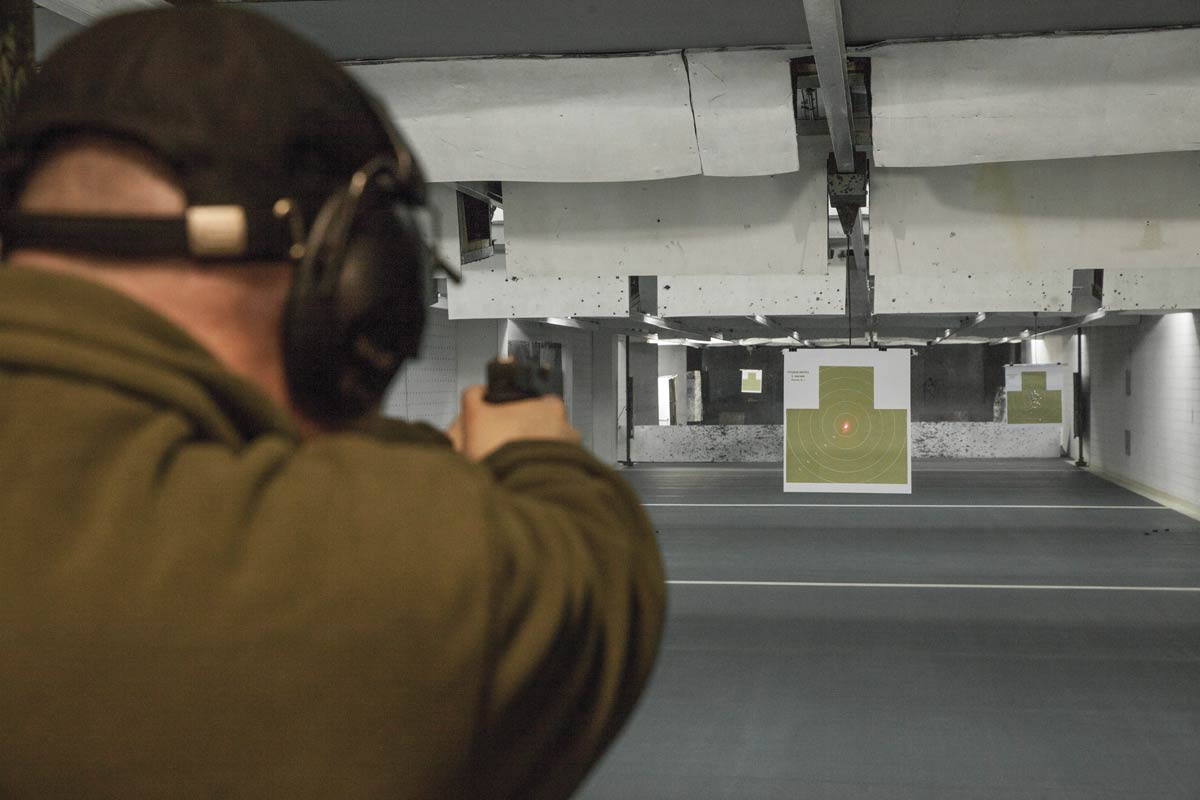

Сучасні ЛЦВ кардинально покращують прицілювання, при цьому дуже компактні та майже нічого не важать
Можливості експлуатації ЛЦВ цієї серії куди ширші, ніж у попередніх пристроїв. По-перше, вони підходять до величезного асортименту сучасних пістолетів, мають на рамці інтегровані планки типу Weaver/Picatinny — від тих же Glock до вітчизняних травматичних «Форт-17Р. По-друге, виробник рекомендує їх до установки на карабіни серії AR-15/M16 калібру .223 Rem. По-третє, цілком можлива установка цих ЛЦВ на рушниці 12 - го калібру. Погодьтеся, це по-справжньому універсальний «девайс».
Можливості
Що ж Rail Master і Rail Master Pro вміють?

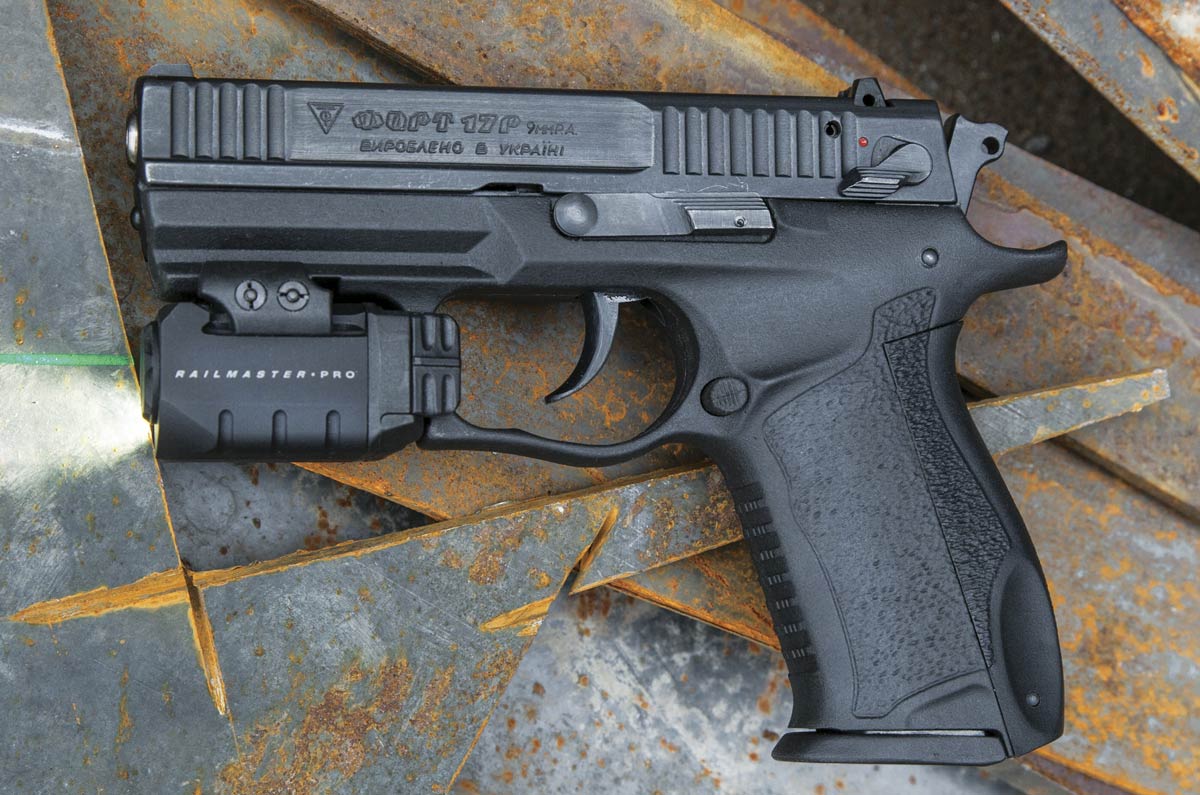

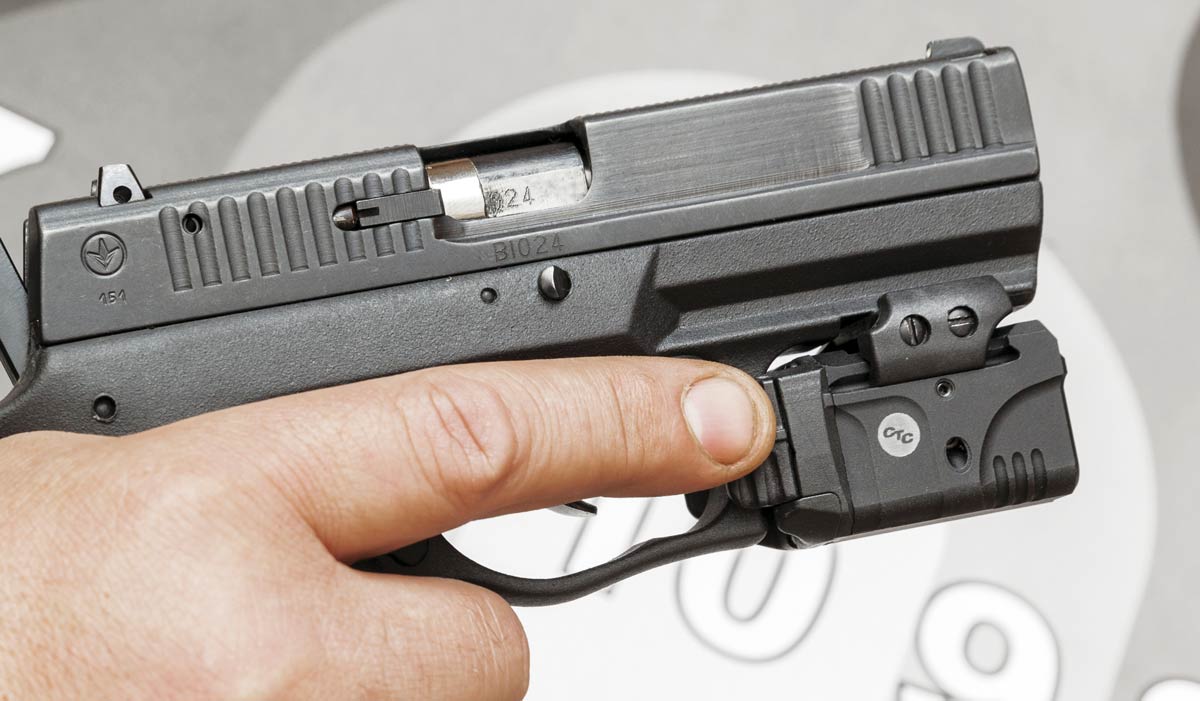

Перший — досить компактний, має зализані форми, завдяки чому органічно виглядатиме на будь-якому пістолеті. Змінні регулювальні планки дозволяють підігнати його максимально близько до спускової скоби пістолета — так, щоб вмикання і вимикання ЛЦВ здійснювалися легким натисканням вказівного пальця сильної руки без зміни хвата на рукоятці.
Другий — при трохи більших габаритах і масі додатково до цілевказівника має LED-ліхтар яскравістю 100 люмен і може працювати в одному з чотирьох режимів, обраних по черзі:
— тільки ЛЦВ;
— тільки ліхтар;
— ЛЦВ і ліхтар у режимі стробоскопа;
— ЛЦВ і ліхтар у звичайному режимі одночасно.
Сам LED-ліхтар цілком непогано працює в режимі підсвічування на відстані до 30-40 м.
При відсутності маніпуляцій відбувається автоматичне вимикання як цілевказівника, так і ліхтаря через п'ять хвилин бездіяльності.
Установка і зняття зі зброї з цих ЛЦВ займає зовсім небагато часу і вимагає мінімум інструментів та інженерно-слюсарних навичок. Чи є місце для цілевказівника в системі доступної цивільній людині зброї? Звичайно! В першу чергу від установки ЛЦВ виграє зброя самооборони — від помпи й до травматичного пістолета. Спектр завдань, що виконуються комплексом «зброя + ЛЦВ + ліхтар», набагато ширший, ніж у зброї в стандартному оснащенні. Коротко кажучи, герої бойовиків 1980-х відверто заздрили б нашим любителям зброї, що мають у своєму арсеналі подібні пристрої.
Стаття опублікована в журналі "Світ захоплень: Мисливство & Зброя" в № 2 за 2016 рік.
Автор: Дмитро Ярина
