Барабанный бой. Часть II. Основные конкуренты

В  XIX в. револьверы прошли путь от момента создания и до появления совершенных боевых образцов. Наряду с постоянным совершенствованием оружейных систем конструкторы многих стран старались предложить рынку наиболее универсальные модели унитарных боеприпасов. В итоге основная борьба развернулась между шпилечными патронами и патронами бокового и центрального воспламенения.

В конце XIX в. стало очевидным, что патроны центрального воспламенения намного опережают своих конкурентов. Тем не менее шпилечные боеприпасы задержались на рынке до начала XX ст., а некоторые виды патронов бокового воспламенения вполне комфортно чувствуют себя даже сейчас. Впрочем, и патроны с центральным капсюлем заняли свое место на рынке не сразу. На отработку наиболее оптимальных конструкций понадобилось достаточно много времени. Поначалу значительной проблемой являлось отсутствие технологии получения цельнотянутых гильз, поскольку основные гильзовые конструкции того времени базировались на ручной сборке из отдельных компонентов. При относительной дешевизне такие гильзы не обладали достаточной прочностью, герметичностью и, самое главное — стабильностью линейных размеров. Но патронные конструкторы смело экспериментировали даже с такими несовершенными образцами, как гильзы, свернутые из бумаги, меди или латуни.

Самые первые

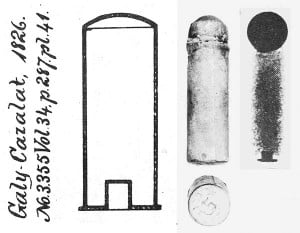

 Чертеж патрона Гали-Газала из французского патента № 3355 от 1826 г., фото и рентгеновский снимок его патрона Чертеж патрона Гали-Газала из французского патента № 3355 от 1826 г., фото и рентгеновский снимок его патрона

Одним из первых упоминаний о разработке «центробойных» патронов, дошедших до наших дней, стал французский патент Жана Паули от 12 сентября 1808 г., о котором мы упоминали в предыдущей статье. Однако по сегодняшним меркам патрон Паули не был полноценным боеприпасом центрального воспламенения, поскольку капсюльный состав в нем располагался просто в углублении дна гильзы. После Паули значительный шаг вперед в деле разработки патронов центрального воспламенения сделал француз Гали-Газала (Galy-Gazalat). В 1826 г. он получил французский патент № 3355 на бумажный патрон с круглой свинцовой пулей, но с капсюлем, расположенным в центре дна гильзы. Несмотря на то, что конструкция Гали-Газала не обеспечивала ни обтюрации пороховых газов, ни возможности экстракции, многие современные исследователи считают ее прообразом боеприпасов центрального воспламенения. Вслед за Гали-Газала в 1831 г. английский конструктор Абрахам Мозер (Abraham A. Moser) предложил располагать капсюль в центре донной части бумажной гильзы (патент Англии № 6196).  Рисунок из патента № 8956 (1852 г.) Марстона и Гуделла

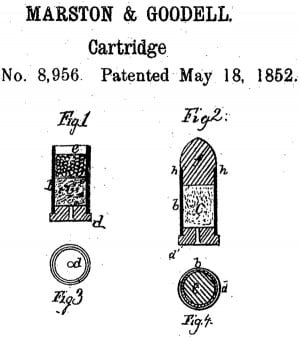

Рисунок из патента № 8956 (1852 г.) Марстона и Гуделла

Даже в середине XIX в. не прекращались попытки приспособить бумажную гильзу к системам центрального воспламенения. В 1852 г. оружейники из Нью-Йорка Уильям Марстон (William W. Marston) и Фредерик Гуделл (Frederick Goodell) получили патент США № 8956 на патрон с бумажной гильзой и кожаным дном. В центре дна гильза имела отверстие для воспламенения пороха с помощью капсюля или даже… раскаленной иглы. После выстрела бумажный корпус гильзы сгорал, а кожаное дно продвигалось вглубь ствола следующим патроном. Для этого типа боеприпасов Марстон и Гуделл выпустили серию винтовок и револьверов собственной конструкции.

Первые металлические

Важным этапом в создании бо еприпасов центрального воспламенения стала разработка англичанином Чарльзом Ланкастером (Charles Lancaster) в 1852 г. патрона с цилиндрической фланцевой цельнолатунной гильзой. Система Ланкастера имела уникальную систему воспламенения: бумажный кружок с капсюльным составом размещался внутри гильзы, в центре ее донной части, а сверху его прикрывал латунный диск с четырьмя отверстиями по центру. Диск был прочно зафиксирован в донной части путем обжима стенок гильзы. Таким образом, капсюльный состав был зажат между плоским дном гильзы и латунным диском.

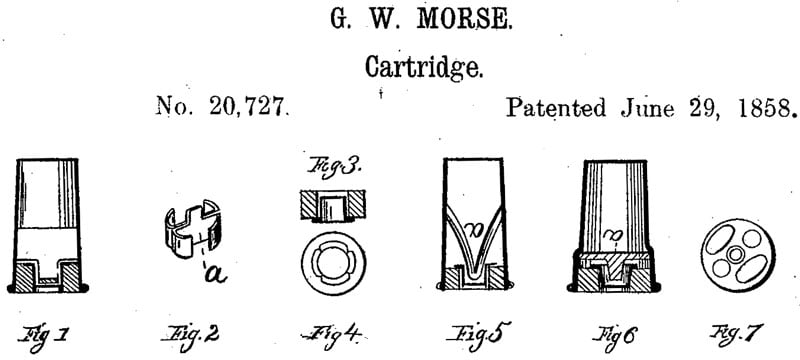

Варианты гильз с центральным капсюлем Джорджа Морса (Патенты США № 20214 (слева) и № 20727 (справа) за 1858 г.)

При выстреле ударник оружия сминал дно гильзы и разбивал капсюльный состав о латунный диск. В отличие от большинства современных ему боеприпасов патрон Ланкастера обладал отличной обтюрацией пороховых газов в гильзе, поэтому автор назвал свое детище «газонепроницаемым патроном» (gastight cartridge). Несмотря на то, что патрон Ланкастера было невозможно переснаряжать (из-за чего он постепенно был вытеснен другими системами), идею «разбивания» капсюльного состава о внутреннюю перегородку в гильзе еще долго использовали оружейники.  Рисунок из английского патента № 2711 (1866 г.) с гильзой центрального воспламенения, имеющей уменьшенный диаметр донной части

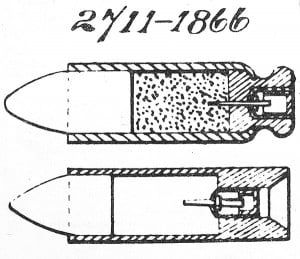

Рисунок из английского патента № 2711 (1866 г.) с гильзой центрального воспламенения, имеющей уменьшенный диаметр донной части

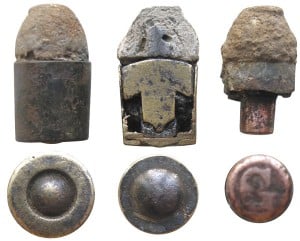

Например, американские компании Frankford Arsenal и Springfield экспериментировали с подобной конструкцией при разработке военных боеприпасов для американской армии. В результате первый патрон центрального воспламенения, принятый на вооружение в США, имел стальной брусочек в донной части гильзы, о который разбивался капсюль при ударе бойка. Этим боеприпасом стал знаменитый .50-70 Government, разработанный для винтовки U.S. Model 1866 Springfield rifle. Конструктором патрона с такой спец ифической системой воспламенения, получившей название bar-primed cartridge, стал американский изобретатель Эдвин Мартин (Edwin Martin).  9-мм револьверный патрон к французскому револьверу Lepage-Moutier обр.1858 г. Капсюль-воспламенитель надевался на латунную Т-образную наковальню, являвшуюся элементом свинцовой пули. Внутри гильзы капсюль дополнительно помещался в специальную латунную чашечку 9-мм револьверный патрон к французскому револьверу Lepage-Moutier обр.1858 г. Капсюль-воспламенитель надевался на латунную Т-образную наковальню, являвшуюся элементом свинцовой пули. Внутри гильзы капсюль дополнительно помещался в специальную латунную чашечку Почти одновременно с Ланкастером разработками патронов с центральным воспламенением занялся американец из Луизианы Джордж Морс (George W. Morse). В 1856 г. он получил патент США № 15996 на несколько типов гильз с центральным запальным отверстием и капсюльным составом, прикрытым сверху различными накладками. Такая система оказалась слишком сложной и капризной, поэтому в 1858 г. Морс получил сразу два патента США на новые конструкции гильз. В первом патенте № 20214 была представлена гильза в виде трубки с выступающим фланцем. В нижнюю часть трубки вставлялся широкий капсюль, а над ним внутри гильзы устанавливалась V-образная наковальня из проволоки. Во втором патенте № 20727 Морс предложил несколько вариантов фланцевых гильз с внутренней перегородкой различной формы.  Гильза и патрон Шнайдера (французские патенты № 20305 от 1858 г. и № 26901 от 1860 г.)

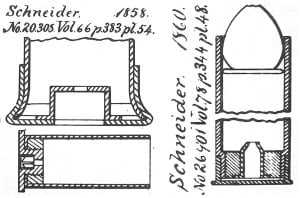

Гильза и патрон Шнайдера (французские патенты № 20305 от 1858 г. и № 26901 от 1860 г.)

По центру каждой перегородки располагался выступ, выполняющий функции наковальни. В углубление дна гильзы вставлялось резиновое кольцо с капсюлем. При этом Морс указывал в своем патенте, что гильза должна изготавливаться из упругого материала, способного расширяться под действием пороховых газов и обеспечивать их обтюрацию в казнозарядном оружии. Система Морса была принята на вооружение армии США в сентябре 1858 г. для переделки дульнозарядных винтовок. Заказ на изготовление винтовок Морса получил завод Harpers Ferry Armory, но начавшаяся гражданская во йна и захват этого предприятия южанами помешали осуществлению планов.

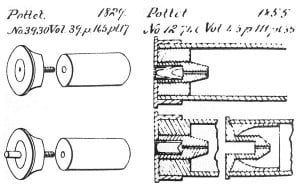

 Конструкция гильзы Потте (французские патенты № 3930 от 1829 г. и № 12746 от 1855 г.)Конструкция гильзы Потте (французские патенты № 3930 от 1829 г. и № 12746 от 1855 г.)

 Кроме традиционных фланцевых гильз, конструкторы XIX века пытались приспособить центральную систему воспламенения и к гильзам другой формы. В 1866 г. неизвестный изобретатель получил английский патент № 2711 на гильзу с донной частью уменьшенного диаметра, предназначенную для улучшения экстракции после выстрела. В 1865 г. англичанин Джаспер Селвин (Jasper Henry Selwyn) получил патент Великобритании № 2628, а в 1866 г. — патент США № 57269 на гильзу конической или сфероконической формы с фланцем около дульца и центральным капсюльным гнездом. Гильзы специфической формы хоть и нашли ограниченное применение в сегменте винтовочных патронов (например, известны переделки системы Burnside по патенту Селвина), однако не смогли завоевать себе нишу в револьверном мире, ограниченном цилиндрическими каморами барабана.

Полковник Боксер и его «гнездо»

По мере развития в XIX веке технологий вытяжки металлических гильз центральная система воспламенения получала все большее распространение — как наиболее простая и надежная. Из всех разработок того времени самыми актуальными и по сей день остаются два типа капсюльных систем центрального воспламенения — так называемые «Боксеровская» и «Бердановская». Впрочем, эти названия носят, скорее, формальный характер, поскольку авторство англичанина Боксера и американца Бердана в этих разработках до сих пор оспаривается многими исследователями.  Рисунок из английского патента № 2203 от 1861 г. Джорджа Доу

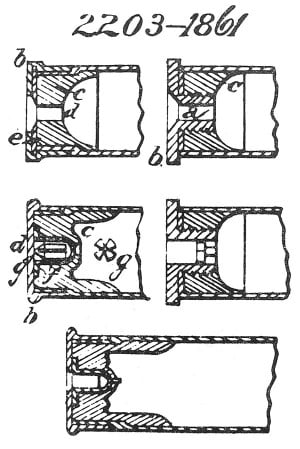

Рисунок из английского патента № 2203 от 1861 г. Джорджа Доу

Возьмем, к примеру, капсюльную систему полковника Боксера. Известно, что в 1829 г. парижанин Клеман Потте (Clement Pottet) получил французский патент № 3930 на металлическую гильзу, состоящую из корпуса с привинченным к нему съемным дном. К своей гильзе Потте предложил две системы воспламенения, которые, очевидно, были заимствованы у Паули и его последователей. В первом случае капсюльный состав располагался в углублении в центре дна гильзы. Во втором из центра дна гильзы выступала трубка, на которую надевался капсюль. Система эта не отличалась новизной и практичностью и не получила особого распространения. Но в 1855 г. Потте значительно усовершенствовал свою гильзу и получил на нее французский патент № 12746. В новой конструкции была сохранена донная часть, навинчивающаяся на втулку в корпусе, однако система воспламенения уже была совершенно иной: в центре дна гильзы располагалось длинное и тонкое цилиндрическое капсюльное гнездо с центральным затравочным отверстием, в которое вставлялись наковальня и капсюль. Тонкая и длинная наковальня стреловидной формы вырубалась из латунного листа. По замыслу автора, наковальня с малыми габаритами поперечного сечения обеспечивала наилучшие условия для прохождения луча пламени от капсюля к пороховому заряду. Тем не менее именно конструкция наковальни оказалась слабым местом системы Потте. Она нестабильно работала в оружии с ударником, расположенным под углом к центральной оси патрона — в ружьях и револьверах, и к тому же отлично пропускала пороховые газы в капсюльное гнездо, которые стремились выдавить капсюль наружу из гильзы.

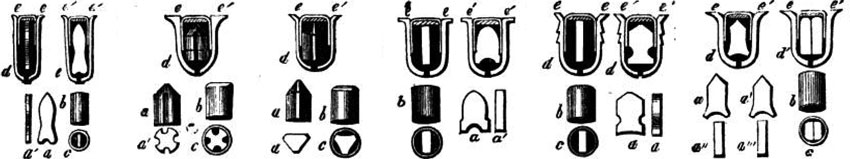

 Варианты конструкции капсюльного гнезда с отдельной наковальней: 1 — системы Потте; 2 — системы Доу (1861 г.); 3 — системы фирмы Eley (1865 г.); 4 — системы Боксера (1865 г.); 5 — системы Eley-Boxer (1866 г.); 6 — системы Eley (1866 г.)

Варианты конструкции капсюльного гнезда с отдельной наковальней: 1 — системы Потте; 2 — системы Доу (1861 г.); 3 — системы фирмы Eley (1865 г.); 4 — системы Боксера (1865 г.); 5 — системы Eley-Boxer (1866 г.); 6 — системы Eley (1866 г.)

Через несколько лет Потте продал свой патент Чарльзу Ланкастеру. Некоторое время английский оружейник пытался доработать систему Потте и в 1857 г. даже обратился к английской фирме Eley с просьбой изготовить несколько вариантов этой системы. Однако дальше экспериментов его работы не продвинулись, и Ланкастер не стал патентовать систему Потте в Англии.  Рисунок патрона и гильзы из английского патента № 2653 (1866 г.) Эдварда Боксера

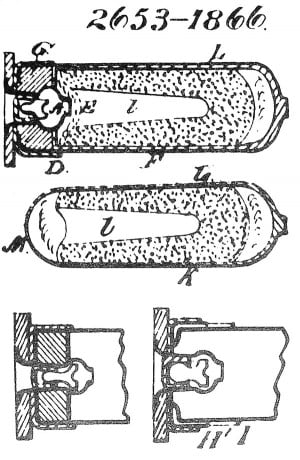

Рисунок патрона и гильзы из английского патента № 2653 (1866 г.) Эдварда Боксера

Разработку Потте удалось существенно улучшить другому парижскому оружейнику — Франсуа Шнайдеру (Francois Eugene Schneider). В 1858 г. он получил французский патент № 20305 на составную гильзу с центральным капсюлем. В отличие от Потте Шнайдер применил капсюльное гнездо большего диаметра и цилиндроконическую наковальню с четырьмя продольными канавками. В патенте Шнайдера оговаривалось, что наковальня может быть не только круглой в сечении, а количество канавок на ней может быть разным. В 1860 г. Шнайдер получил еще один французский патент № 26901 на патрон со своей гильзой и продал свою разработку англичанину Джорджу Доу (George Henry Daw), владельцу оружейной компании G. H. Daw в Лондоне. 4 сентября 1861 г. Доу получил английский патент № 2203 на патрон с гильзой Шнайдера, к которому добавил подробное описание инструментов и оборудования для производства этого нового боеприпаса. Таким образом,

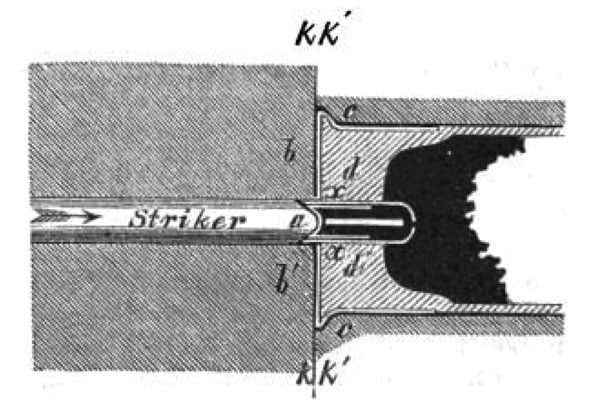

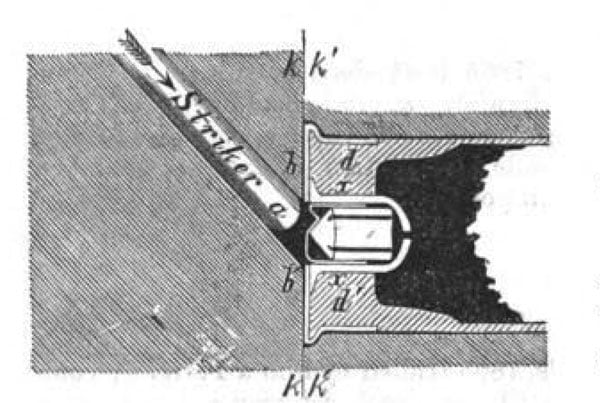

 Схема накола капсюля ударником оружия: вверху — капсюльное гнездо системы Потте, внизу — капсюльное гнездо системы Шнайдера-Доу

Потте, Шнайдер и Доу разработали вполне работоспособную центральную систему воспламенения с отдельной наковальней. Но, к сожалению, их имена практически неизвестны в наше время. Франсуа Шнайдера незаслуженно забыли уже через несколько лет после его изобретения. Потте и Доу до сих пор упоминаются как разработчики первых патронов центрального воспламенения, но даже современники этих событий имели весьма расплывчатое представление об их открытиях. Например, известный российский оружейный специалист В. Л. Чебышев в 1872 г. писал: «Или патроны Дау и Поте в действительности составляют один и тот же патрон, или же они весьма мало различаются между собою». В дальнейшем разработчики самой популярной сегодня системы воспламенения боеприпасов остались далеко в стороне от своего изобретения. Капризная госпожа История распорядилась по-своему, и до наших дней система воспламенения Потте-Шнайдера-Доу дошла под названием «Боксеровской».

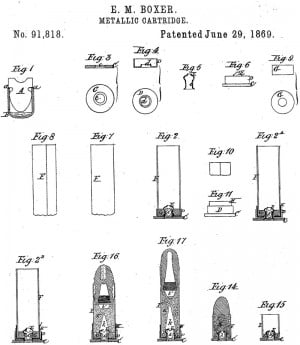

   Рисунок из патента США № 91818 (1869 г.) на патроны с составными гильзами центрального воспламененияРисунок из патента США № 91818 (1869 г.) на патроны с составными гильзами центрального воспламенения

Но мы все же потратим немного времени на восстановление исторической справедливости. Итак, в 1861 г. в Лондоне Джордж Доу, окрыленный перспективами нового боеприпаса, открыл патронную фабрику по адресу Sweed's-court, Upper Thames-street. А уже в 1862 г. патрон Доу и ружье, разработанное для него, получили призовую медаль на Всемирной выставке в Лондоне. Несмотря на то, что Военное министерство не проявило интереса к патрону Доу, его боеприпас стал популярным среди британских офицеров в Индии, которые в частном порядке покупали у Доу казнозарядные ружья. Вскоре после того как в английской прессе стала появляться информация о новом патроне, к Джорджу Доу обратилась компания Eley Brothers с предложением продать права на новый боеприпас. Доу ответил отказом, но в течение двух лет поставлял Eley Brothers свои патроны по дилерским ценам. В 1865 г. автор узнал, что компания Eley начала производство патронов по его патенту, но с немного измененной наковальней — треугольной в сечении. После этого в результате судебных разбирательств Eley Brothers было запрещено производить боеприпасы конструкции Доу. Однако на этом патентные тяжбы Доу не закончились. В середине 1860-х гг. британские военные приступили к выбору казнозарядной системы для переделки дульнозарядных винтовок Enfield. В 1865 г., после продолжительных испытаний, комиссия признала неудачными системы Джослина (Joslyn) и Шепарда (Shepard) под металлический патрон с отдельным капсюлем. Для дальнейших экспериментов была выбрана система Снайдера (Snider) c унитарным патроном. Его конструкцию Снайдер заимствовал у Доу, которого знал лично — и, вероятно, посчитал этот факт достаточным основанием для того, чтобы без ведома владельца патента предоставить патроны его конструкции на испытания в Военное министерство. И опять производителем этих патронов стала компания Eley Brothers. Несмотря на то, что первые испытания боеприпасов, предоставленных Снайдером, прош ли неудачно, подкомиссия испытательного Комитета признала их конструкцию «об надеживающей», а сам боеприпас со встроенным капсюлем — «весьма желательным для военной службы». Дальнейшая разработка патронов была поручена суперинтенданту Royal Laboratory в Вулвиче полковнику Эдварду Боксеру (Edward Mounier Boxer) и химику Военного отдела (War Department), имя которого в документах не сохранилось. И опять на помощь военным пришла Eley Brothers. Вместе с ней полковник Боксер не только отработал боеприпас к винтовке Снайдера, но и в 1866 г. получил на него английский патент № 2653. А Eley Brothers в том же году получила патент Англии № 880 на капсюльное гнездо со стреловидной наковальней, состоящей из двух одинаковых частей, сложенных вместе. 20 августа 1866 г. патрон, разработанный полковником Боксером и фирмой Eley Brothers, был одобрен Военным министерством Великобритании и принят на вооружение 7 декабря 1866 г. под обозначением «Патрон Боксера с обычной пулей для винтовок Снайдера, Модель 1» (Cartridge, Boxer, Ball, for Snider rifles, Pattern 1). Лишь 1 января 1878 г. этот боеприпас получил более нейтральное обозначение: «Патрон к ручному огнестрельному оружию системы Снайдера калибра 0,577 дюйма, Марк I» (Cartridge, Small Arm, Snider, 0,577-Inch, Mark I).

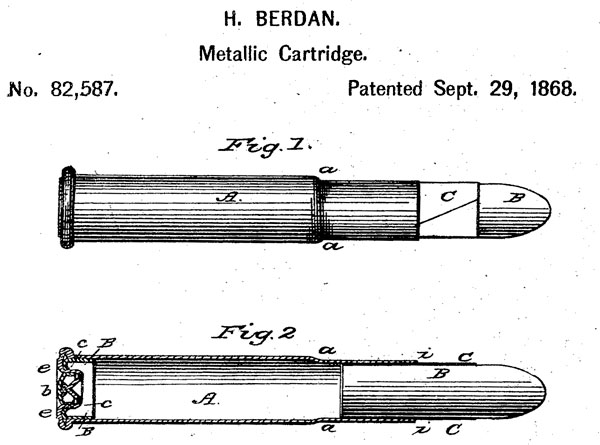

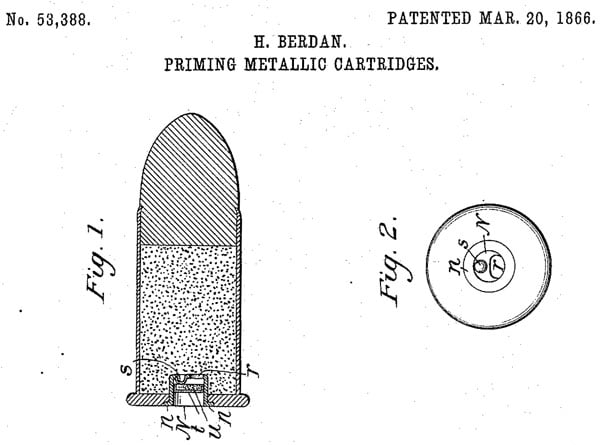

Патроны с гильзами центрального воспламенения Хайрэма Бердана: слева — патент США № 53388 (1866 г.), справа — патент США № 82587 (1868 г.)

А что же Джордж Доу? Конечно, он не сидел сложа руки и глядя, как его патентные права вместе с соблазнительными заказами Военного министерства переходят к Боксеру и Eley Brothers. 22 октября 1866 г. Доу направил письмо секретарю Военного министерства с описанием нарушений его авторских прав. Однако Военное министерство под различными предлогами затянуло переписку, откровенно лоббируя интересы Боксера. В ответ Доу подал в суд на полковника Эдварда Боксера и компанию Eley Brothers. Процесс получился весьма бурным, а финал — неожиданным. После того как ответчики не смогли доказать патентную чистоту собственных разработок, они пригласили в суд Жоржа Шнайдера (George Schneider), который унаследовал права на французский патент после смерти своего брата Франсуа. В английском суде Жорж подтвердил, что в 1864 г. перестал выплачивать пошлины за патент своего брата, который таким образом утратил свою силу. Учитывая это обстоятельство, английский суд признал английский патент на изобретение Франсуа Шнайдера также утратившим силу, а претензии Джорджа Доу — неправомочными. Принятая на вооружение английской армии система воспламенения Потте-Шнайдера-Доу стала называться «Боксеровской», а Доу продолжал выпуск своих патронов для коммерческого рынка, но уже без ссылки на собственный патент. Единственный правительственный заказ, полученный Доу, состоял из тысячи патронов калибра .577, за которые он получил 2,15 фунта. Военный патрон Боксера даже для 1866 г. был достаточно архаичным и сложным в производстве по сравнению с технологичным и дешевым патроном Доу. Но для Военного министерства боксеровский патрон имел одно неоспоримое преимущество — возможность изготовления в любой английской войсковой мастерской без какого-либо сложного и дорогостоящего оборудования. Так как права на патент Боксера принадлежали Eley Brothers, в 1866 г. Военное министерство было вынуждено разместить у этой компании правительственный заказ на миллионы патронов калибра .577 для винтовок Снайдера. Только холостых было заказано 40 миллионов штук. За каждый изготовленный боеприпас полковник Боксер получал вознаграждение. Однако в дальнейшем все военные заказы были переданы государственным патронным заводам, а сам полковник Боксер был вынужден давать объяснения в Военном министерстве, почему служащий этого ведомства получает вознаграждение за государственные заказы, да еще и разработанные в рамках государственной программы перевооружения. 22 ноября 1869 г. полковник Эдвард Боксер был вынужден уволиться с военной службы и перенес свою активность в Америку, где еще 29 июня 1869 г. получил патент № 91818 на свой патрон. Как мы знаем, капсюльная система Боксера получила широкое распространение в Североамериканских Соединенных Штатах, главным образом — благодаря простоте переснаряжения.

Еще один полковник — Бердан

Серьезную конкуренцию системе воспламенения английского полковника Боксера составила капсюльная система американского полковника Бердана. Начавшись в XIX веке, соревнование «двух полковников» продолжается уже более 150 лет. По иронии судьбы система воспламенения американца прижилась в Европе, а англичанина — в Америке. Авторство Хайрэма Бердана (Hiram Berdan) также подвергается критике многими исследователями, в том числе и американскими. В качестве действительного автора «бердановского» капсюльного гнезда чаще всего указывается начальник Frankford Arsenal полковник Бене (Colonel S.V. Benet). Впрочем, насколько известно, полковник Бене никогда не получал патентов на это изобретение и не оспаривал авторские права Бердана. Так или иначе, но 20 марта 1866 г. Хайрэм Бердан получил патент США № 53388 на металлический патрон с центральным капсюльным гнездом, имеющим асимметрично расположенную наковальню и одно запальное отверстие. Примечательно, что Бердан не заявлял свои права на капсюль, а только на капсюльное гнездо с выступающей наковальней: «То, что я утверждаю в качестве своего изобретения и желаю защитить патентом, — это фиксированный постоянный соскообразный выступ в нижней части чашки в дне гильзы, в сочетании с гранулой или другим воспламенителем, помещенным внутрь и защищенным внутри указанной чашки, как указано в настоящем документе». 29 сентября 1868 г. Бердан получил еще один патент № 82587, где заявлял свои права на усилительный колпачок в донной части гильзы, пулю в бумажной обертке и цельнотянутую латунную гильзу. Несмотря на то, что на рисунке в этом патенте гильза имеет уже классическое «бердановское» капсюльное гнездо с расположенной по центру наковальней и запальными отверстиями вокруг нее, Бердан описывал эту деталь «как несущественную для настоящего изобретения, и углубление в дне гильзы (то есть капсюльное гнездо. — Прим. ред.) само по себе не является частью указанного изобретения». В немалой степени продвижению системы Бердана способствовало его сотрудничество с патронной компанией Union Metallic Cartridge Company (UMC). Молодая и амбициозная фирма, созданная в 1866 г. опытными трейдерами оружейного рынка Шуйлером, Хартли и Грэмом (Schuyler, Hartley & Graham), используя оборудование и хорошо обученных рабочих бывших патронных компаний Crittenden & Tibbals Manufacturing Company и C.D. Leet & Company, уже в 1867 г. начала производство коммерческих патронов по патенту Бердана. А в 1868 г. боеприпас, разработанный Берданом при помощи специалистов UMC, был принят на вооружение русской армии. С тех пор центральные системы воспламенения Боксера и Бердана ведут непрерывную борьбу за лидерство на рынке боеприпасов. И сложно сказать, какая из них имеет больше шансов на окончательную победу.

Основные калибры

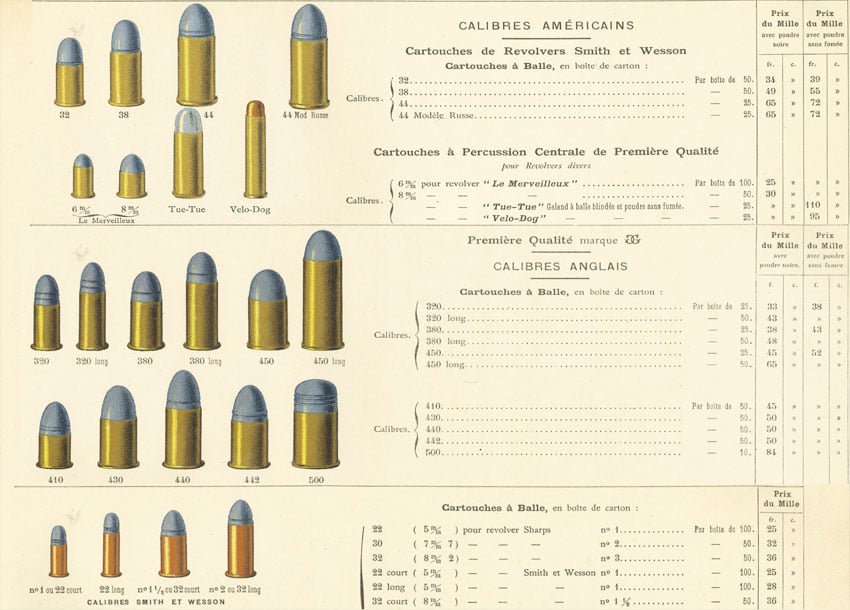

Разнообразие патронных конструкций середины XIX в. сменилось периодом «естественного» отбора в последней четверти столетия. Револьверные патроны окончательно обрели цельнотянутую гильзу с выступающим фланцем и центральную систему воспламенения — «бердановского» или «боксеровского» типа. Вместе с дизайном боеприпасов оружейный рынок выбрал и наиболее оптимальные калибры, которые в дальнейшем стали базовыми для разработки новых систем револьверов и сохранили свою актуальность до наших дней.

.32-е и .320-е

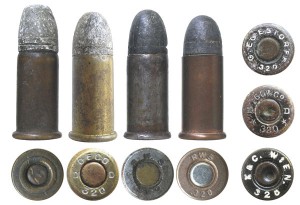

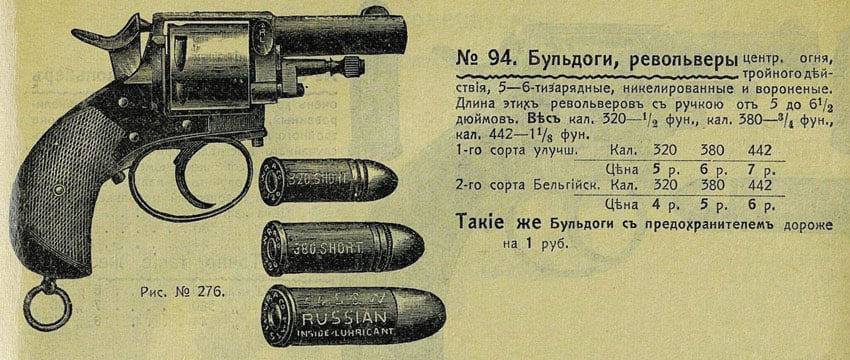

Калибр .32 дюйма (около 8,0 мм) использовался многими конструкторами оружия второй половины XIX в. Одним из первых его применил англичанин Генри Уэбли (Henry Webley). В 1868 г. он разработал достаточно удачную конструкцию револьвера, который выпускался в калибрах .44, .442 и .450. В 1872 г. появилась короткоствольная облегченная модель системы Уэбли — Webley No. 2, получившая название British Bull Dog. Револьверы Генри Уэбли использовались как гражданское и полицейское оружие и даже состояли на вооружении в армии и флоте. Вслед за крупнокалиберными версиями примерно в 1870 г. появились и компактные модели в калибрах .320 и .380. Патрон .320-го калибра с гильзой длиной 16,5 мм получил название .320 Revolver, также он известен как .320 European, .320 Bulldog и .320 Webley. Судя по размерам, он был разработан на базе патрона бокового воспламенения .32 Short Rimfire. В дальнейшем произошло разделение .320 Revolver на несколько взаимозаменяемых модификаций: .320 Short Revolver Extra-Short case (с длиной гильзы 11,5 мм), .320 Short Revolver Short Case (с гильзой длиной 16- 16,5 мм) и .320 Short Revolver Long case (с гильзой длиной 18 мм). Однако в перечнях крупнейших производителей боеприпасов все эти модификации приведены под одинаковыми номерами: в каталоге фирмы DWM — под № 194, а фирмы George Roth — под № 97. 03-2017-20Кроме чисто револьверного патрона .320 Revolver, в Англии был разработан и винтовочный .320- го калибра с длиной гильзы 20,5 мм — .320 Long centerfire (.320 LCF). Он стал одним из первых патронов центрального воспламенения компании Eley Brothers. Он был предложен к коммерческой продаже в 1864-1865 гг., еще до начала сотрудничества с полковником Боксером. Поэтому его система воспламенения имела треугольную наковальню, разработанную Eley Brothers под влиянием патента Доу. Впервые этот патрон применил в 1866-1867 гг. Уильям Трэнтер (William Tranter) для своей винтовки Second model типа rook rifle (rook rifle или rook&rabbit rifle — легкой однозарядной винтовки для охоты на мелкую дичь; дословно — «винтовки для грачей и кроликов»). Патрон .320 LCF был очень популярен в 1880-х гг. как винтовочный боеприпас, но впоследствии был вытеснен новыми боеприпасами с бездымным порохом. Чуть позже, в 1905 г., компания Webley попыталась реанимировать его популярность, выпустив новую модель винтовки rook rifle в этом калибре. При этом сам боеприпас производитель переименовал в .320 Express. Американская Winchester выпускала свою версию патрона .320 Long centerfire для карманных револьверов систем Webley, Tranter и Colt. Производство было начато в середине 1880-х гг. и продолжалось примерно до 1904 г. Первоначально патроны имели фирменное обозначение No. 32 Central Fire, которое впоследствии заменили на .32 Long Center Fire.

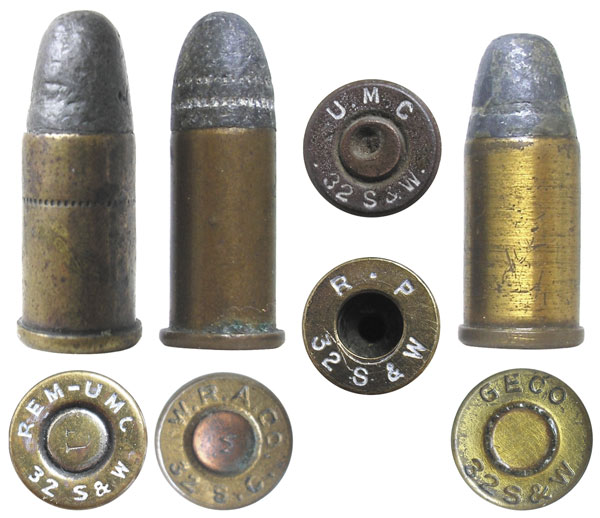

 Патроны .32 Smith & Wesson американского и европейского производства

Вслед за англичанами карманные револьверы под патрон .32-го калибра центрального воспламенения стали производить и американцы. В 1873 г. компания Colt’s Patent Fire Arms Manufacturing Company выпустила револьвер Colt New Line под патрон .32 Colt с гильзой длиной 23 мм, разработанный на базе боеприпаса .320 Revolver и незначительно отличавшийся от него по размерам корпуса гильзы и фланца. Вскоре появилась модификация патрона .32 Colt с укороченной до 16,5 мм гильзой, получившая название .32 Short Colt. Первоначально патроны Colt .32-го калибра выпускались с пулями типа outside lubricated, имеющими каннелюру с осалкой на наружной части пули, выступающей из гильзы. С 1894 г. эти боеприпасы стали снаряжать пулями inside lubricated, в которых каннелюры со смазкой находились на ведущей части, утопленной в дульце гильзы. В 1907 г. патрон .32 Colt получил новое название — .32 Long Colt. В Америке боеприпасы .32 Colt не стали популярными из-за плохой кучности. Только компания Colt выпускала оружие в этом калибре. Однако эти боеприпасы получили распространение в Европе, так как были взаимозаменяемы с патронами .320 Revolver. 03-2017-21Более удачными оказались другие американские боеприпасы калибра .32, получившие обобщенное название Smith & Wesson. Короткий патрон из этой серии с гильзой длиной 15,37 мм был разработан Union Metallic Cartridge Co. (UMC) и впервые применен в 1878 г. для револьвера Smith & Wesson Model 1 ½. Первоначально .32 Smith & Wesson снаряжался дымным порохом, но с 1907 г. он выпускался только в бездымном исполнении. Этот компактный маломощный боеприпас применялся для небольших карманных револьверов и «дерринжеров». Основным назначением .32 Smith & Wesson являлась самооборона на очень коротких дистанциях. Вместе с другими патронами конца XIX–начала XX века — такими, как .25 ACP, .22 Short, .22 Long и .22 Long Rifle, — этот патрон использовался в малогабаритном защитном оружии, получившем название belly guns (по одной из версий термин происходит от привычного способа ношения этого оружия заткнутым за пояс, по другой — исходя из предназначения оружия, то есть «для стрельбы в живот»). Такие системы использовались в критических ситуациях для стрельбы в упор (то есть в живот противника) — в узких переулках, каретах, комнатах. Впрочем, при небольшой мощности патрона .32 Smith & Wesson его поражающая способность зависела от воли случая. Например, 6 сентября 1901 г. американский анархист Леон Франк Чолгош (Leon Frank Czolgosz) использовал револьвер Ивера Джонсона (Iver Johnson) калибра .32 S&W во время покушения на 25-го президента США Уильяма Мак-Кинли младшего (William McKinley Jr.). Несмотря на то, что убийца стрелял с расстояния около одного метра, первая пуля отскочила от пуговицы президентского смокинга, не причинив ему вреда, а вторая попала в живот и задела внутренние органы. Однако и эта пуля не привела к летальному исходу. Президент Мак-Кинли был оперативно доставлен в больницу, прооперирован и имел все шансы выжить. Лишь несовершенство медицины того времени привело к тому, что 14 сентября он скончался от осложнений раневой инфекции. Тем не менее патрон .32 S&W еще долгое время был популярным как в США, так и в Европе даже после прекращения выпуска оружия в этом калибре. Этот бо еприпас внесен в спецификации SAAMI и CIP.  Патроны .320 Revolver и клейма на их гильзах. Патроны производства RWS снаряжены в стальную лакированную и биметаллическую гильзыПатроны .320 Revolver и клейма на их гильзах.

 Патроны производства RWS снаряжены в стальную лакированную и биметаллическую гильзы

Длинная версия патрона .32 S&W появилась в 1896 г. с первыми револьверами Smith & Wesson с ручной экстракцией гильз. Патрон с гильзой длиной 23 мм получил название .32 Smith & Wesson Long. Он был разработан путем удлинения гильзы .32 S&W и является взаимозаменяемым с ним по размерам корпуса и фланца. .32 S&W Long получил широкое распространение благодаря своей точности. В 1896 г. компания Colt применила этот боеприпас для нового револьвера Colt New Police, который был выбран Теодором Рузвельтом в качестве первого стандартного револьвера полиции Нью-Йорка. При этом фирма Colt предложила свою версию патрона .32 S&W Long с пулей, имеющей площадку на вершине, и назвала ее .32 Colt New Police. В настоящее время эти два обозначения являются синонимами. Так, в спецификации CIP этот боеприпас называется .32 S&W Long NP, а в SAAMI — .32 S&W Long (.32 Colt New Police). Из-за визуальной схожести у пользователей иногда возникают вопросы о взаимозаменяемости патронов .32 S&W Long и .32 Long Colt. По данным европейского стандарта CIP и американского SAAMI, .32 Long Colt имеет гильзу с диаметром корпуса 8,08 мм, а такой же параметр для .32 S&W Long составляет 8,56 мм. Поэтому .32 Long Colt можно использовать в револьверах обоих калибров, а .32 S&W Long — только в оригинальных моделях.

.38-е и .380-е

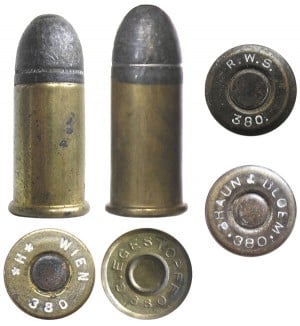

Так же, как и револьверные патроны .320-го калибра, боеприпасы .380-го калибра впервые появились в Англии. Они были разработаны в 1864-1865 гг. компанией Eley Brothers в коротком (.380 Short Revolver) и длинном (.380 Long Revolver) вариантах. Через несколько лет короткий вариант использовала для карманных револьверов фирма Webley, а длинный — Уильям Трэтнер для своего rook rifle. Патроны .380-го калибра также имели разделение на три модели: .380 Short Revolver Short case (с гильзой длиной 15 мм), .380 Short Revolver Long case (с гильзой длиной 18 мм) и .380 Long Revolver (с гильзой длиной 24,5 мм). Однако до наших дней они дошли только в двух вариантах, которые в стандарте CIP обозначаются как .380 Short (9,15х17,9 мм) и .380 Long (9,15х24,3 мм). Благодаря широкому использованию в винтовках патрон .380 Long иногда обозначают как .380 Long Rifle CF.  Патроны .380 Short Revolver Патроны .380 Short Revolver В Америке аналог британского .380-го калибра первой внедрила компания Colt’s Manufacturing Co. После того как 3 апреля 1869 г. истек срок действия патента Роллина Уайта (Rollin White), компания Colt начала переделку своих капсюльных револьверов Colt 1851 Navy .36-го калибра под унитарный металлический патрон центрального воспламенения .38 Short Colt с длиной гильзы 19,5 мм, близкий по диаметру корпуса гильзы и фланца британскому .380 Short. Переделка револьверов осуществлялась по патентам инженеров компании Colt Чарльза Ричардса (Charles Brinckerhoff Richards) и Уильяма Мэсона (William Mason) и получила название Colt Model 1851 Richards Mason Conversion. В 1873 г. Мэсон разработал довольно удачный карманный револьвер Colt New Line, который с 1874 г. выпускался и в калибре .38 Short Colt. Это был первый револьвер, специально разработанный под патрон .38 Short Colt, поэтому сам боеприпас иногда называют .38 Short Colt 1874 — несмотря на то, что он появился немного раньше. В 1919 г. компания Colt разработала для револьвера .38 Colt Police новый боеприпас на базе патрона .38 Short Colt — с гильзой длиной 17,5 мм. Этот патрон, получивший название .38 Short Colt Short case, так и не смог завоевать себе место на рынке и прекратил существование уже в 1920-х гг. Впоследствии гильза .38 Short Colt стала основой для разработки многих револьверных боеприпасов: .38 Long Colt, .38 Special, .357 Magnum, .256 Winchester Magnum, .357 Super Magnum, .357 Remington Maximum.  Патроны .38 Smith & Wesson различных модификаций

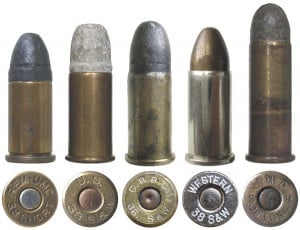

Патроны .38 Smith & Wesson различных модификаций

 Длинная версия патрона Colt калибра .38 появилась уже в 1875 г. Боеприпас с гильзой длиной 26 мм получил название .38 Long Colt. Если .38 Short Colt снаряжался пулей типа heeled bullet (то есть пулей со ступенькой, у которой диаметр ведущей части, выступающей из гильзы, равен наружному диаметру гильзы), то для .38 Long Colt сразу была принята пуля без выступа на ведущей части. Врезание пули в нарезы осуществлялось за счет полости в дне пули, расширяемой пороховыми газами при выстреле. В 1892 г. этот боеприпас вместе с револьвером Colt New Army M1892 был принят на вооружение армии США. Опыт боевого применения патрона .38 Long Colt во время Филиппино-американской войны (1899-1902) показал его низкую поражающую способность. Поэтому армия США была вынуждена прямо в разгар боевых действий менять револьверы Colt .38- го калибра на устаревшие револьверы .45-го калибра, хранившиеся на складах армейского резерва. Компания Colt разработала несколько гражданских моделей револьверов в калибре .38 Long Colt, которые какое-то время применялись целевыми стрелками. Полиция также ограниченно использовала этот патрон, пока его не вытеснил более удачный боеприпас .38 Special, о котором мы расскажем в следующих статьях.  Патроны .380 Short Revolver и .38 Smith & Wesson российского производства

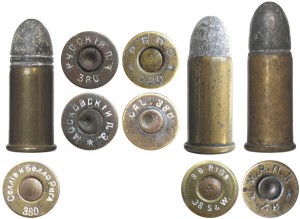

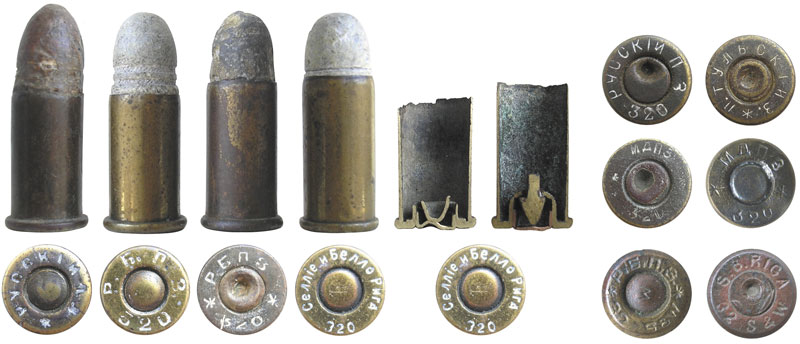

Патроны .380 Short Revolver и .38 Smith & Wesson российского производства

Конкурент компании Colt, фирма Smith & Wesson, разработала свой первый револьвер .38-го калибра лишь в 1876 г. Им стал знаменитый Smith & Wesson Model 2, или Smith & Wesson .38 Single Action. Он представлял собой уменьшенную модификацию револьвера, разработанного для Российской империи — Smith & Wesson Model 3 Russian, поэтому его также называют Baby Russian. Для нового револьвера был разработан патрон .38 Smith & Wesson с гильзой длиной 19,5 мм и пулей массой 145 гран (9,4 г). Патрон Smith & Wesson отличался от .38 Short Colt немного увеличенным диаметром корпуса гильзы и фланца. В дальнейшем Smith & Wesson выпустила версию своего патрона с тяжелой пулей массой 200 гран (12,96 г) под названием .38 Super Police. Боеприпас .38 Smith & Wesson получил широкое распространение в качестве полицейского. В 1907 г. компания Colt была вынуждена выпустить револьвер Colt Police Positive под новый патрон .38 Colt New Police, который отличался от .38 S&W только пулей с плоской вершиной. Впоследствии эти два названия стали употребляться параллельно. Так, в спецификации CIP этот боеприпас называется 38 S&W et Colt NP, а в SAAMI — 38 S&W (38 Colt New Police).

.41-е и .410-е

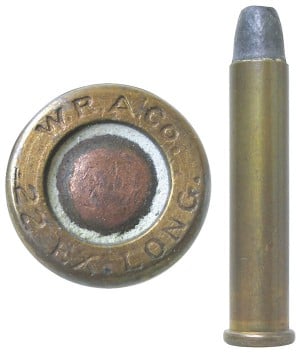

 Американский патрон .22 Extra Long Американский патрон .22 Extra Long

Благодаря револьверам, которые стали первым массовым личным короткоствольным оружием, оружейный мир получил множество замечательных изобретений. Среди них — казнозарядные системы, увеличение плотности огня, отработанные патроны центрального воспламенения… Револьверные разработки иногда намного опережали развитие других стрелковых систем: например, в области создания промежуточных патронов. Да-да, идея промежуточных патронов впервые возникла применительно к револьверам, а не к автоматам. Еще в конце XIX в. американские оружейники пришли к выводу, что для создания полноценного оружия самозащиты с дымным порохом патроны калибров .32 и .38 не имеют достаточного останавливающего действия, а военные .44-го и .45- го калибров, напротив, являются чрезмерно мощными и массивными. Для решения задачи эффективной самообороны требовалось создать промежуточный патрон с высоким останавливающим действием и относительно небольшим калибром. Для этих целей отлично подходил калибр .41, который неплохо зарекомендовал себя в «дерринжерах» под патрон бокового воспламенения.

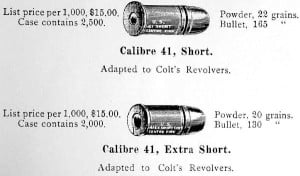

 Рисунок из каталога компании U.S.C.Co за 1891 г., в котором вместе с патроном .41 Short Colt приведена его модификация — .41 Colt Extra ShortРисунок из каталога компании U.S.C.Co за 1891 г., в котором вместе с патроном .41 Short Colt приведена его модификация — .41 Colt Extra Short

В 1874 г. фирма Colt’s Patent Fire Arms Manufacturing Company начала производство револьверов одинарного действия Colt New Line под патрон .41 Short Colt c длиной гильзы 15,5-16,0 мм, разработанный на базе патрона бокового воспламенения .41 Short RF. Во второй половине 1880-х гг. компания Colt разработала новую версию .41 Short Colt для револьверов двойного действия, которая немного отличалась от прежней модели некоторыми линейными размерами гильзы — длиной и диаметром фланца. Длина новой гильзы была незначительно уменьшена — до 15,5- 15,8 мм, но главным отличием нового патрона стал уменьшенный фланец — диаметром .430-.436 (10,92-11,07 мм) вместо .451-.470 (11,45-11,94 мм) у предыдущей модели. Появление второй модификации одного и того же боеприпаса, вероятно, было связано с изменениями в технологии производства гильз у компании U.S.C.Co. Ранняя версия патрона .41 Short Colt получила обозначение .41 Short Colt S.A. (S.A. — Single Action revolver), а поздняя — .41 Short Colt D.A. (D.A. — Double Action revolver). Производство патронов .41 Short Colt S.A. продолжалось до 1920-х гг., а .41 Short Colt D.A. — до 1950-х гг. Также существовала и «облегченная» версия .41 Colt Extra Short D.A. с гильзой длиной около 15,5 мм. Впервые этот патрон появился в каталоге U.S.C.Co. за 1891 г. — с указанием, что он предназначен для револьверов Colt. От обычного патрона .41 Short Colt D.A. он отличался уменьшенным зарядом дымного пороха — 20 гран (1,3 г) вместо 22 гран (1,43 г) — и легкой пулей массой 130 гран (8,4 г) вместо 165 гран (10,7 г). Производство этого боеприпаса продолжалось недолго, и после 1908 г. он исчез из каталогов U.S.C.Co.

Армии США пришлось прямо в разгар войны заменять револьверы калибра .38 устаревшими .45-калиберными

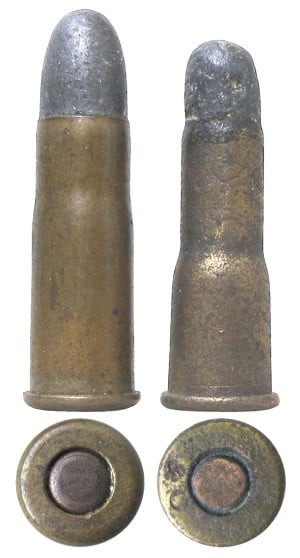

  Однако на этом модельный ряд патронов семейства .41 Colt не закончился. В 1877 г. Colt’s Patent Fire Arms Manufacturing Company представила на рынке свой первый револьвер двойного действия Colt M1877 в трех модификациях: Rainmaker — под патрон .32 Colt, Lightning — под патрон .38 Long Colt и Thunderer — под новый патрон .41 Long Colt D.A. «Длинный» .41 Colt имел гильзу длиной 23,7 мм и пулю типа heeled bullet. Иногда этот патрон называют также .41 Long Colt D.A. Outside Lubricated 1877, так как смазка на пуле находилась на ее наружной поверхности, выступающей из гильзы. В 1895 г. патрон .41 Long Colt был модифицирован и получил удлиненную до 28,7 мм гильзу и пулю меньшего диаметра с полостью в донной части. При этом длина патрона не изменилась, поэтому пуля была глубоко посажена в дульце гильзы. Новая модификация получила название .41 Long Colt Double Action Inside Lubricated.  Винтовочные патроны .295 Rook и .297/230 Morris Long, иногда применявшиеся для тренировочных стрельб в револьверах с вкладным стволом Винтовочные патроны .295 Rook и .297/230 Morris Long, иногда применявшиеся для тренировочных стрельб в револьверах с вкладным стволом Патрон .41 Long Colt обладал неплохими баллистическими характеристиками, поэтому применялся не только в гражданских, но и в некоторых военных и полицейских моделях револьверов. Его выпуск продолжался до начала Второй мировой войны. В настоящее время отдельные производители патронов выпускают небольшие партии боеприпасов этого калибра. При этом для любителей релоадинга производятся гильзы длиной 26,7-28,0 мм, позволяющие снаряжать патроны как пулями Inside Lubricated, так и Outside Lubricated. В Европе патроны .41-го калибра не получили широкого распространения из-за конкуренции с .450 Adams. Тем не менее в Англии компании Eley и Kynoch производили версии патрона .41 Short Colt S.A. под обозначениями: .410 Revolver CF, Short Case (10,4x12R) и .410 Revolver CF, Long Case (10,4x18R). В каталогах указывалось, что эти патроны предназначены «для Кольтов и других револьверов».

Статья опубликована в журнале "Мир увлечений: Охота&Оружие" в №3 за 2017 год.
