Automatic M.P. 38. Вспомнить все

Немцы создают отличное оружие — надежное, выносливое, точное, красивое. Дешевого оружия они по природе своей делать не умеют. Это, кстати, и было одной из многочисленных причин военного и экономического краха Германии во Второй мировой. Ярким представителем германской оружейной мысли является пистолет-пулемет MP38, широко известный под названием «шмайссер» и считающийся неотъемлемым атрибутом солдата Вермахта. История этого выдающегося образца нашла свое продолжение в современной Украине.

MP38— немец по духу и исполнению. Удобный, точный, надежный, но при этом дорогой в производстве и металлоемкий — он типичный представитель оружия мирного времени. Его создателем общепринято считать Генриха Фольмера, но это верно лишь отчасти. Фольмер действительно занимался пистолетами-пулеметами еще со времен Первой мировой войны и во многом определил облик будущего оружия. Например, телескопическая пружина-буфер и массивный ствол без кожуха были им применены еще в модели VMP1930, имевшей кое-какой коммерческий успех. Но в начале 1930-х Фольмер все больше углубился в тему пулеметов (он — один из разработчиков легендарного MG34) и в октябре 1931 г. продал свои наработки фирме Erfurter Werkzeng und Masichinenfabrik, чаще именуемой просто ERMA, руководитель которой, Бертольд Гайпель, станет вторым «крестным отцом» одного из лучших пистолетов-пулеметов Второй мировой. 04-2018-05 04-2018-06

 MP38 стал  первым принятым на вооружение пистолетом-пулеметом со складным прикладом и без единой деревянной детали в конструкции

Германия в тот момент уже прекратила делать вид, что соблюдает ограничения, наложенные Версальским договором. Армии требовалось современное оружие — неприхотливое, компактное и скорострельное. Пройдя через несколько этапов модификаций, большинство из которых диктовалось заказчиком, HWA (Heereswaffenamt — Управление вооружений сухопутных сил), образец трансформируется в EMP-36 (ERMA Maschinenpistole), а в конце 1937 г. Фольмер и Гайпель совместно дорабатывают пистолет-пулемет. 7 июля 1938 г. MP38 принимается на вооружение.

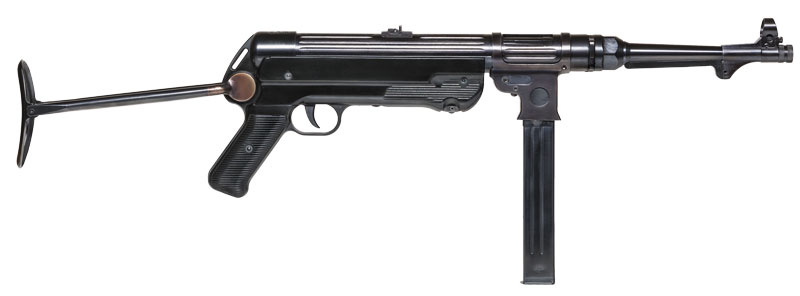

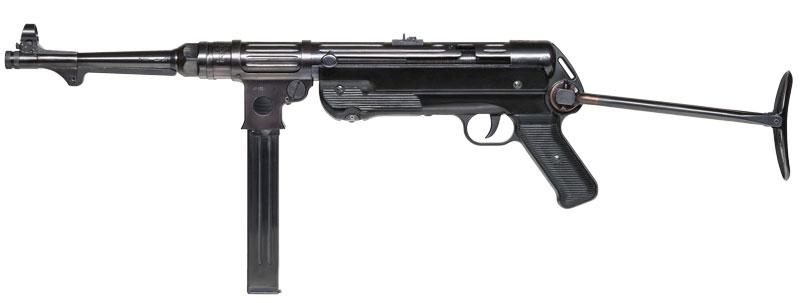

Пистолет-пулемет mp38 — один из самых узнаваемых символов второй мировой

    MP38 стал первым в мире пистолетом-пулеметом со складным прикладом. В оружии полностью отсутствовали деревянные детали: только металл и пластик (бакелит). У MP38 впервые рукоятка перезарядки располагалась слева, что позволяло даже при взведении удерживать его правой рукой за пистолетную рукоятку направленным в сторону противника. Под стволом была расположена алюминиевая шина, предназначенная для упора в борта бронетехники при стрельбе. Пистолет-пулемет MP38 стрелял с открытого затвора (заднего шептала) и имел только автоматический режим ведения огня, но благодаря тормозящему затвор телескопическому демпферу темп стрельбы составлял всего 400 выстрелов в минуту — и опытный стрелок без труда мог отсекать одиночные выстрелы. Также следствием как наличия демпфера, так и накола капсюля при неполном выкате затвора являлась плавная работа автоматики, что повысило точность стрельбы и управляемость оружия. Предохранителем служил паз на ресивере, в который заводился рычаг взведения. Боепитание осуществлялось из коробчатого магазина c шахматным расположением 32 патронов калибра 9х19 мм, но опыт боевого использования убедительно доказал, что во избежание задержек при низких температурах и запылении снаряжать в магазин больше 28-30 патронов не следует.


 Разработчик MP38 и MG34 Генрих Фольмер в своей мастерской

Разработчик MP38 и MG34 Генрих Фольмер в своей мастерской

Несмотря на кажущуюся простоту, в производстве был MP38 достаточно дорогим: большое количество фрезеровки, токарной работы, использование дефицитных материалов. Фрезерованием изготавливались пистолетная рукоятка, гнездо магазина (за которое рекомендовалось удерживать оружие при стрельбе), верхняя часть ствольной коробки с продольными ребрами жесткости; из цельной заготовки вытачивался даже корпус демпфера. MP38 не рассматривался как массовое оружие. Им были вооружены командиры отделений и экипажи бронетехники. Самым высоким было насыщение пистолетами-пулеметами в воздушно-десантных войсках. Кстати, MP38 был единственным оружием, кроме пистолета, которое, пусть и в пристегнутом к телу чехле, могло размещаться на немецком десантнике во время прыжка. Известно точное количество пистолетов-пулеметов MP38, находившихся в строю на 1 сентября 1939 г. — 8 772 штуки. всего в производстве на двух фабриках (к ERMA впоследствии присоединился и Haenel) он находился до 1941 г., хотя и встречаются единичные более поздние образцы. Общее количество изготовленных MP38 не превышает 45 тыс. штук, что полностью опровергает советский миф о полчищах немецких автоматчиков в 1941 г.


   Обер-фельдфебель, кавалер Железного Креста и знака «За участие в общих штурмовых атаках» c MP38

Обер-фельдфебель, кавалер Железного Креста и знака «За участие в общих штурмовых атаках» c MP38

В 1940 г. появилась модификация MP38/40 (или MP 38 Gemischt — «смешанной конструкции»), в которой была изменена форма рычага взведения — на ней был сдвижной ползун, фиксирующий рычаг в невзведенном положении. Это требование исходило именно от парашютистов, у которых случаи инерционного взведения и случайного срыва при перегрузках во время прыжков происходили регулярно. Раньше для фиксации рычага использовали прорезь на кожаном ремне. Пришедший на смену MP40 имел упрощенную конструкцию: вместо дорогих фрезерованных деталей применялась штамповка из листа, алюминиевая пистолетная рукоятка сменилась стальной, упорная шина стала бакелитовой, исчезли круглые отверстия на гнезде магазина. Темп стрельбы увеличился до 550 выстрелов в минуту. Этот образец выпускался до 1945 г., всего было изготовлено около 1,1 млн штук. До наших дней дошло не так много MP38 — большинство было утрачено во время войны, а те, что пережили лихие годы, еще долго использовались по назначению в разных уголках мира от Норвегии (снят с вооружения в 1975 г.!) до Вьетнама. Из оставшихся MP38 лишь небольшая часть находится в первозданном состоянии, без модификации рукоятки заряжания MP38/40. Созданному в сытые годы — еще до того, как костлявая рука тотальной войны взяла немцев за горло, — ему было суждено остаться в истории как минимум одним из лучших (если не самым) из пистолетов-пулеметов Второй мировой.

Наше время

Если MP38 был так хорош, то почему же не предпринимались попытки возродить широкомасштабное производство? Ответ прост: высокая себестоимость и изменившаяся реальность, в которой главную роль начали играть штурмовые винтовки; когда на пистолеты-пулеметы снова обратили внимание — теперь уже как на оружие для полиции и спецподразделений, — на сцену вышел H&K MР5. Другое дело — коллекционеры, готовые платить за предмет своей мечты. На них была рассчитана продукция немецкой компании Sport-Systeme Dittrich. Ее владелец Берндт Диттрих, любитель военной истории, в середине 2000-х наладил производство копий немецкого оружия Второй мировой, среди которых нашлось место и реплике под названием BD-38. Несмотря на то, что Диттрих заявлял о полной аутентичности своего изделия, по факту «новонемецкие 38-е» демонстрировали ряд упрощений. К примеру, горловина магазина представляла собой сварную конструкцию из трех частей. Задор Диттриха с годами поугас, предприятие обанкротилось, а любители военной истории и коллекционеры снова сосредоточились на поиске редких оригиналов.

Тем временем в Украине

Появившись чуть более года назад, MP38 «Made in Ukraine» вызвали недоумение среди специалистов: кто такие, откуда дровишки? Масла в огонь любопытства подливало и то, что была представлена срезу целая линейка действующих копий исторического оружия: помимо MP38, предлагались МР18/I и МР18/IV, МР28, C96 Carbine, ППД 38/40 и ППД40.

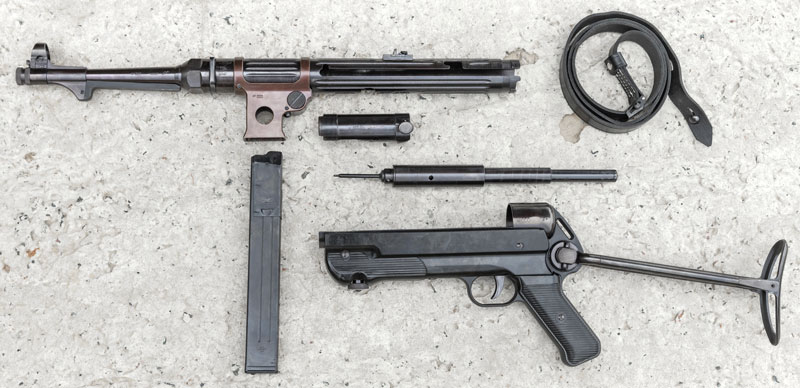

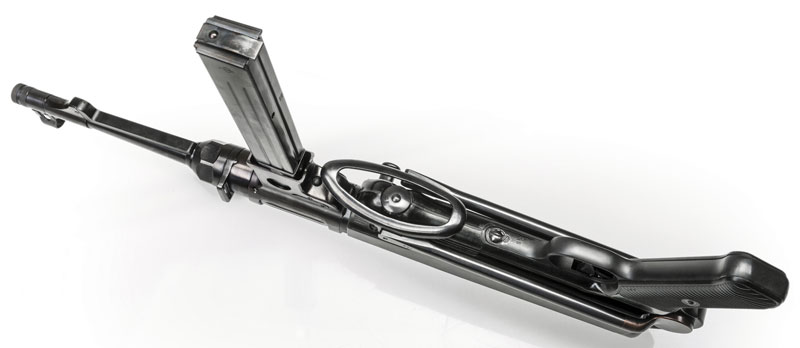

 неполная разборка

неполная разборка

История этого производства началась в 2005 г., когда несколько увлеченных военной историей конструкторов-единомышленников, имея в своем распоряжении единственный фрезерный станок, начали работу над созданием максимально точной копии пистолета-пулемета MP38. Почему MP38? Во-первых, это интересный для ценителя образец; во-вторых, он редок, и предложений на рынке гораздо меньше, чем у массового «МР40 вульгарис»; а в-третьих, именно к этому образцу был свободный доступ. К тому времени за плечами энтузиастов имелся определенный опыт в металлообработке и конструировании, а возможность изучения музейного экземпляра послужила дополнительным плюсом. Работы велись «с чистого листа»: первым этапом стало изготовление пресс-формы для бакелитовых деталей и формы для отливки заготовки приемника магазина. Через три месяца был готов первый массо-габаритный макет, до мельчайших деталей, включая маркировки, повторяющий оригинал. Единственным отличием был серийный номер — замененный на номер личного автомобиля руководителя проекта. Следующим проектом стал пистолет-пулемет ППД40, а вслед за ним — модели ППД 38/40, МР28 и МР18. C 2008 г. копии «заговорили»: наряду с ММГ, компания начала производство оружия для стрельбы холостым патроном, которое очень быстро завоевало популярность как у исторических реконструкторов, так и у киностудий ряда стран Европы, специализирующихся на съемках фильмов военной тематики.

Охотничьи карабины (а именно так сертифицированы и MP38, и даже C96 Carbine) фирма Automatic производит с 2016 г.

На первый взгляд

Нам на тест попал охотничий карабин Automatic M.P.38 (именно так, с точками) в калибре 9х21. Несмотря на «промысловое» название — это максимально приближенная к оригиналу копия. Отличий всего три: калибр 9х21 вместо 9х19, невозможность стрельбы при сложенном прикладе и отсутствие режима автоматической стрельбы. Все эти изменения — требования отечественного законодательства. На страницах нашего журнала мы уже неоднократно рассказывали историю появления и развития калибра 9х21, поэтому сегодня напомним лишь, что по баллистическим характеристикам этот патрон является полным аналогом боеприпаса 9х19, при этом из-за 2-мм разницы в длине гильзы эти патроны невзаимозаменяемы. В Украине 9х21 сертифицирован как охотничий и продается при предъявлении разрешения на оружие этого калибра. Практически у каждого, кто берет в руки Automatic M.P.38, возникает вопрос: неужели это не переделка оригинального образца из каких-то легендарных «шахтных арсеналов», а сделано сегодня? Отвечаем: именно так. Абсолютно все детали оружия, включая магазин, изготовлены в Украине, и настолько хорошо, что ввели в заблуждение даже экспертов одного из ведущих военных музеев Британии, в экспозиции которого невесть как попавший туда ММГ от Automatic числится как оригинальный МР38 производства ERMA. Automatic M.P.38 со сложенным прикладом, вид снизуAutomatic M.P.38 со сложенным прикладом, вид снизу

М.Р.38 от Automatic представляет собой модификацию МР38/40. Напомним, что в ранних образцах функцию предохранителя выполняла прорезь в ствольной коробке, в которую заводилась изогнутая рукоятка заряжания. Это обеспечивало своего рода «предохранительный взвод», то есть фиксацию максимально отведенного назад затвора — но не защищало от инерционного взведения и выстрела при падении оружия или прыжке с ним с бронетехники. Проиллюстрировать это можно следующим примером: если взять ранний МР38 за ствол наподобие клюшки для гольфа и сымитировать мощный удар по воображаемому мячу, то под воздействием центробежной силы затвор может отойти на расстояние, достаточное для выхода очередного патрона из магазина на линию досылания, но недостаточное для зацепления шептала. При возвращении затвора в переднее положение под воздействием пружины патрон будет дослан в патронник, ударник разобьет капсюль и произойдет выстрел — даже без нажатия на спусковой крючок. В модификации МР38/40 прямая рукоятка оборудована ползуном, который при закрытом затворе можно переместить в прорезь ствольной коробки, блокируя возможность его перемещения. Теперь вы можете играть оружием в гольф сколько душе угодно.

В деталях

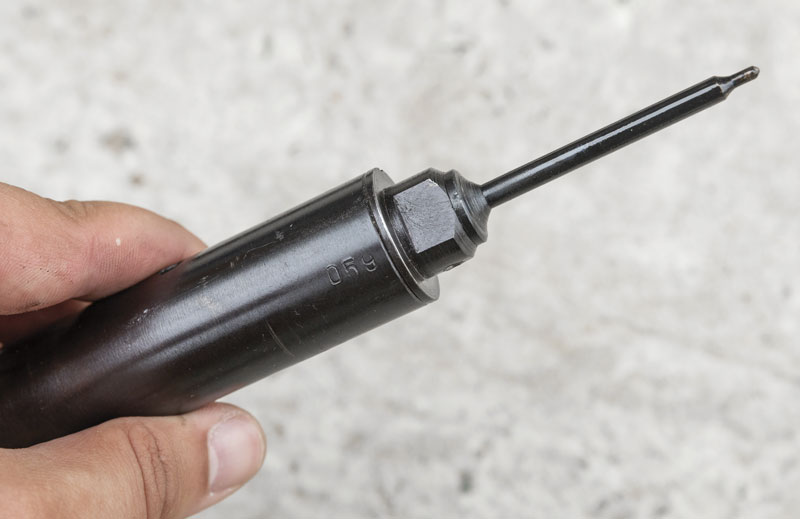

Карабин Automatic M.P.38 состоит из двух модулей: сборки из приемника магазина и ствольной коробки (ресивера) с ввинченным в нее стволом и так называемой спусковой коробки с пистолетной рукояткой, УСМ и узлом складного приклада. В ствольной коробке перемещается затвор, подпираемый телескопическим буфером с закрепленным на нем неподвижным ударником. В конструкции спусковой коробки широко применяются детали из бакелита — термореактивной пластмассы на основе фенолформальдегидной смолы. Стальные детали обработаны химическим оксидированием (воронением), алюминиевые — протравлены в кислоте и выкрашены оружейной краской. Для разборки оружия необходимо поднять за пуговку и провернуть на 1/4 оборота в любую сторону находящийся за шахтой магазина подпружиненный стопорный болт — и после этого, удерживая оружие за пистолетную рукоятку, следует взяться за шахту магазина и провернуть ресивер вправо. Карабин распадается на два модуля — после чего нужно извлечь затвор с телескопическим буфером. Аллес!  ударник закреп-лен на телескопическом буфереУдарник закреп-лен на телескопическом буфере

Как и оригинал, Automatic M.P.38 стреляет с открытого затвора (заднего шептала). Это означает, что после нажатия на спусковой крючок массивный затвор срывается с шептала — и, толкаемый разжимающейся телескопической пружиной, стремится вперед, на своем пути извлекая из магазина очередной патрон и досылая его в патронник. При «холостом выстреле» удар затвора в казенную часть ствола вызывает значительное сотрясение оружия, сбивая линию прицеливания. Совсем по-другому карабин ведет себя во время стрельбы, когда ударник накалывает капсюль еще во время движения затвора, а давление газов на дно гильзы тормозит массивный затвор, не давая ему ударить по казенной части ствола. Откат затвора, во время которого стреляная гильза извлекается подпружиненным экстрактором и выбрасывается с помощью неподвижного отражателя, установленного в нижней части трубы ресивера сразу за шахтой магазина, тормозится телескопической пружиной. Эта пружина обеспечивает отсутствие удара при отходе затвора в крайнее заднее положение — то есть здесь нет никакой необходимости в использовании текстолитовых демпферов, как это было, например, у ППШ. Отдача при выстреле из Automatic M.P.38 — мягкая и растянутая. Оригинальный МР38 оставался устойчивым даже при стрельбе длинными очередями, хотя в наставлении для экономии патронов рекомендовалось стрелять короткими, по два-три выстрела. Так что, рассказы про «задирание ствола у «шмайсера» — это очередной миф советской историографии.

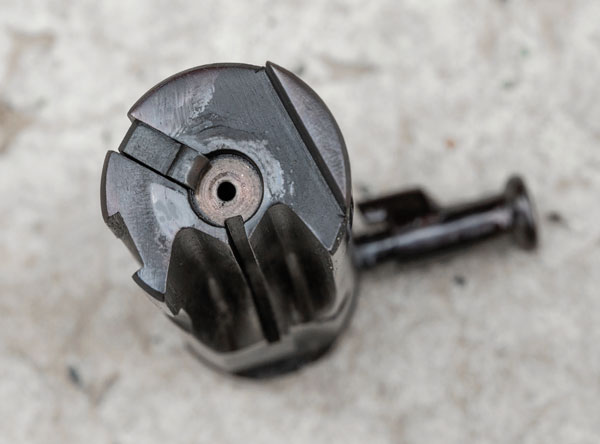

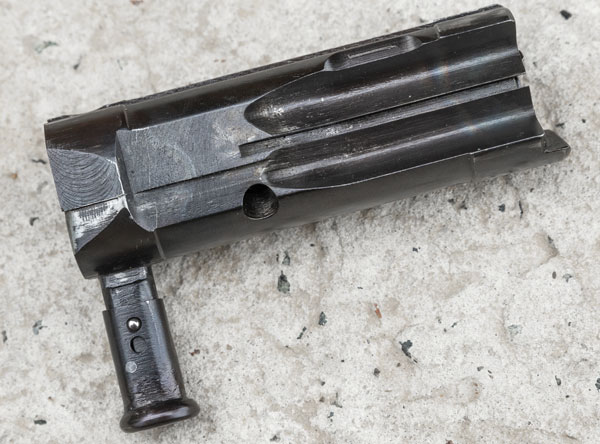

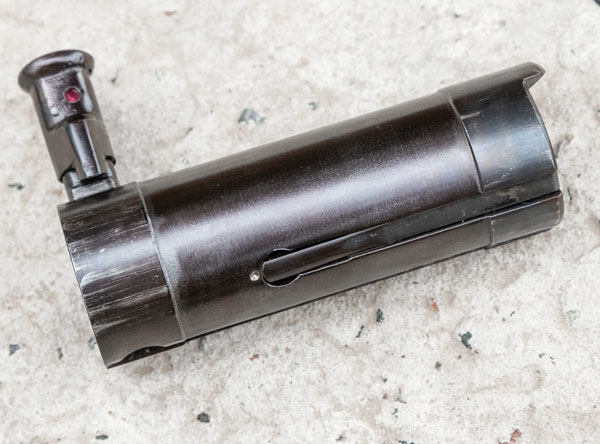

Затвор в трех проекциях

Такой же растянутой, но при этом недостаточной мягкой, является работа спуска: проходит вечность, пока возрастающее усилие на спусковом крючке выберет небольшой свободный ход. Но для военного оружия, из которого стрелять приходится в условиях постоянного стресса обледеневшими, потными или измазанными маслом руками, а иногда и в перчатках — это вполне достойный спуск (что на самом деле означает «мы видали гораздо хуже»).

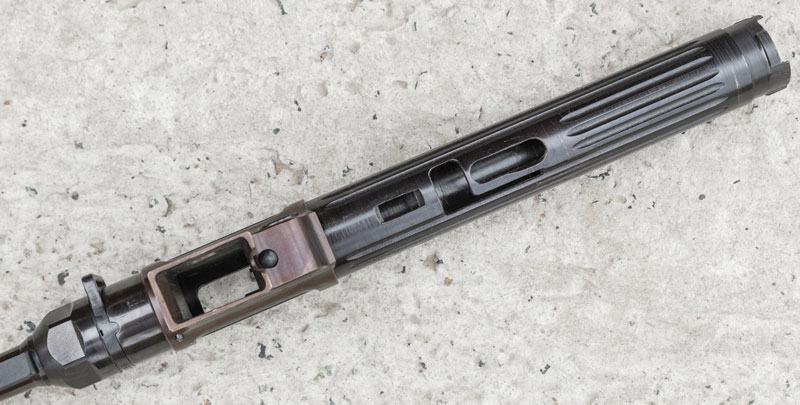

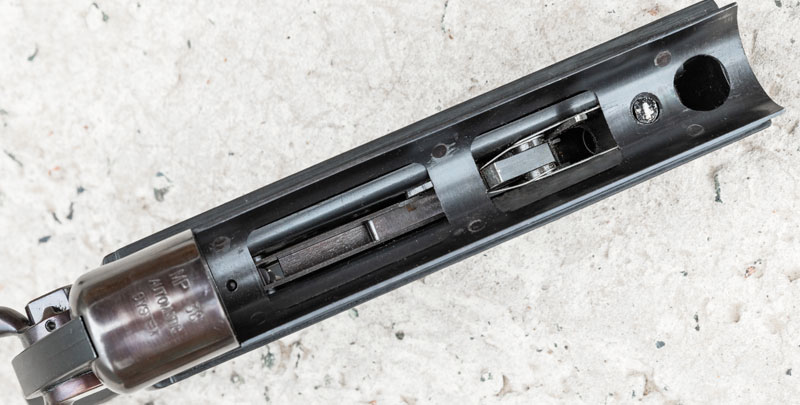

Ствольная коробка, вид снизу (вверху) и спусковая коробка, вид сверху

Боепитание осуществляется из коробчатого магазина емкостью 32 патрона. В магазине установлен ограничитель для заряжания не более 10 патронов, поэтому удовольствие увидеть донце гильзы в контрольном окне с отметкой «32» законопослушному гражданину вряд ли представится. Расположение патронов — шахматное, выход на линию подачи происходит в один патрон по центру магазина.

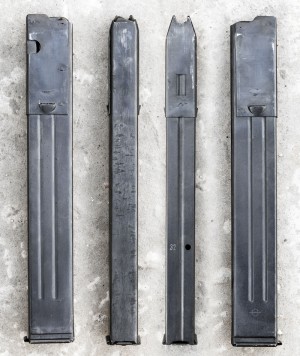

   в комп-лект входит магазин образца MP40 В комплект входит магазин образца MP40

Изготавливаются магазины штамповкой из стального листа, на трех сторонах выполнены выштамповки, служащие ребрами жесткости, повышающими прочность. Отметим, что это магазин МР40, а у МР38 магазин имел гладкие стенки. Обладай автор бурной фантазией, в этом месте он предположил бы, что прототипом для творчества Automatic послужил поздний МР38/40, изготовленный незадолго либо в самом начале вторжения Германии в СССР. Однако мы — серьезное научно-популярное издание и оперируем фактами, а не домыслами, поэтому просто напомним, что большинство из МР38 были позднее переделаны в МР38/40, а магазины для МР40 сменили таковые для МР38 просто потому, что были прочнее и надежнее. Управляемая большим пальцем левой руки круглая кнопка фиксатора магазина с цепкой накаткой находится на левой стороне приемника. При нажатии на кнопку магазин не выпадает из шахты, его нужно извлекать.

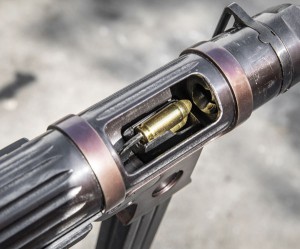

   затвор взведен, патрон на линии подачи — M.P.38 готов к выстрелуЗатвор взведен, патрон на линии подачи — M.P.38 готов к выстрелу

25-см ствол Automatic M.P.38 изготовлен из стали 4110 и имеет шесть правосторонних нарезов. На дульной оконечности выполнена защищенная гайкой резьба М16х1,5, изначально предназначенная для навинчивания приспособления для стрельбы холостыми патронами, крепления защитного дульного колпачка и, как это ни удивительно, установки глушителей. Оказывается, немцы ограниченно применяли глушители фирм Arado Flugzeugwerke GmbH и Adam Schneider AG. Известно минимум о четырех моделях глушителей, имевших конструкцию с расширительными камерами (в отличие от советских образцов, использовавших резиновые мембраны) и предназначенных для использования со специальным патроном Nähpatrone, снаряженным 9-граммовой пулей с начальной скоростью около 300 м/с. Что ж, глушитель для этого карабина найдется и у нас — и теперь мы просто обязаны испытать его с дозвуковыми патронами. Упирать карабин при стрельбе в плечо мы будем с помощью складывающегося вниз рамочного приклада, управляемого с помощью находящейся на левой стороне корпуса пистолетной рукоятки массивной кнопки. Затыльник приклада — подвижный, овальной формы.

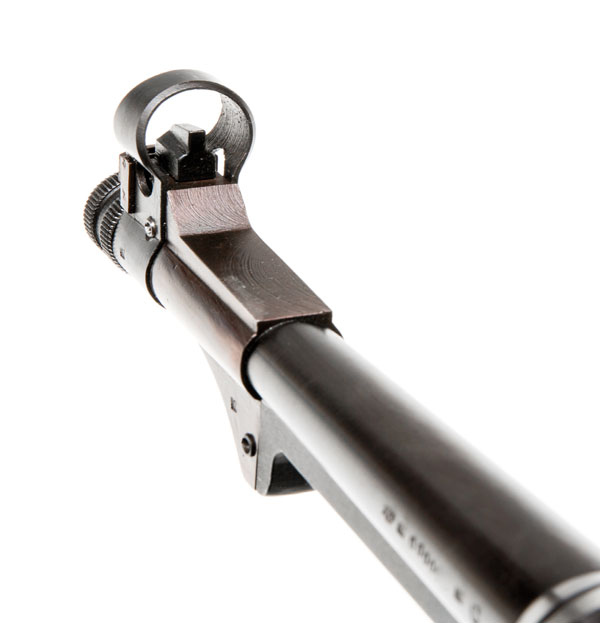

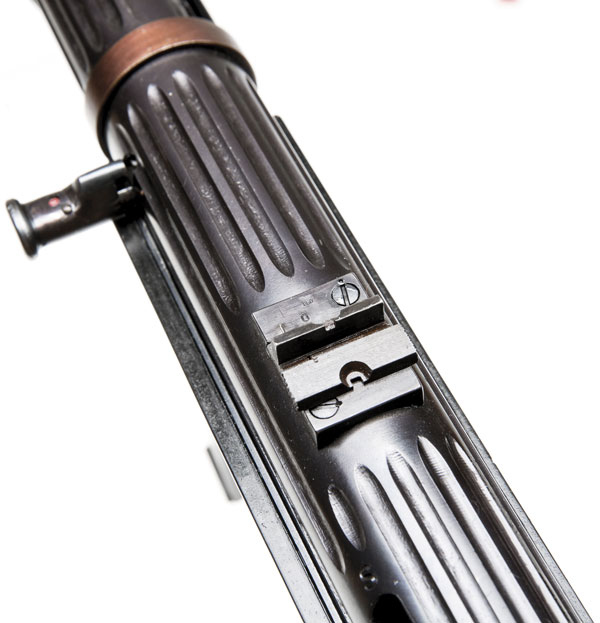

                                    Целик с постоянным щитком на 100 м и подъемным на 200 м                          Регулируемая по горизонтали мушка

Конструктивно приклад имеет небольшой люфт — не мешающий, однако, стрельбе. При этом отметим, что серьезную ударную нагрузку этот приклад вряд ли выдержит, поэтому в рукопашную — без нас. Мы пока постреляем.

На стрельбище

Откровенно говоря, за нашими плечами было уже несколько сотен патронов, отстрелянных из Automatic M.P.38 по различным гонгам, «попперам» и «бьянчи» на дистанциях от 20 и до 100 м. Стрелять из него всегда весело, а попадать легко. Однако сейчас перед нами стояла задача отстрела на кучность. А потому, сделав серьезные лица, мы приступили к подготовке. Отправляясь на стрелковые испытания, мы захватили с собой четыре типа патронов. Это были три боеприпаса от компании Sellier & Bellot c пулями FMJ массой 115 и 124 грана и полуоболочечной пулей SP массой 124 грана. Четвертый — специальный дозвуковой, с пулей FMJ массой 158 гран от компании ALSA. Цена 9х21 примерно соответствует цене самого дешевого патрона калибра .223 Rem.

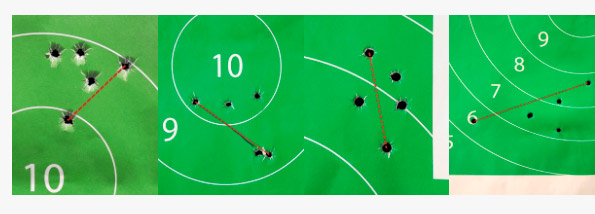

154 мм

154 мм — Alsa FMJ, 158 гран

Перед выездом на стрельбище мы изучили доступные источники, в которых говорилось о стандартной кучности оригинальных пистолетов-пулеметов. Мы не нашли никаких данных для MP38 и совсем немного — для MP40. Итак, при стрельбе на 50 м из закрепленного в станке МР40 группа из пяти попаданий имела диаметр 8 см, а при стрельбе на 100 м — 22 см. Предполагаем, стрельба велась одиночными выстрелами.

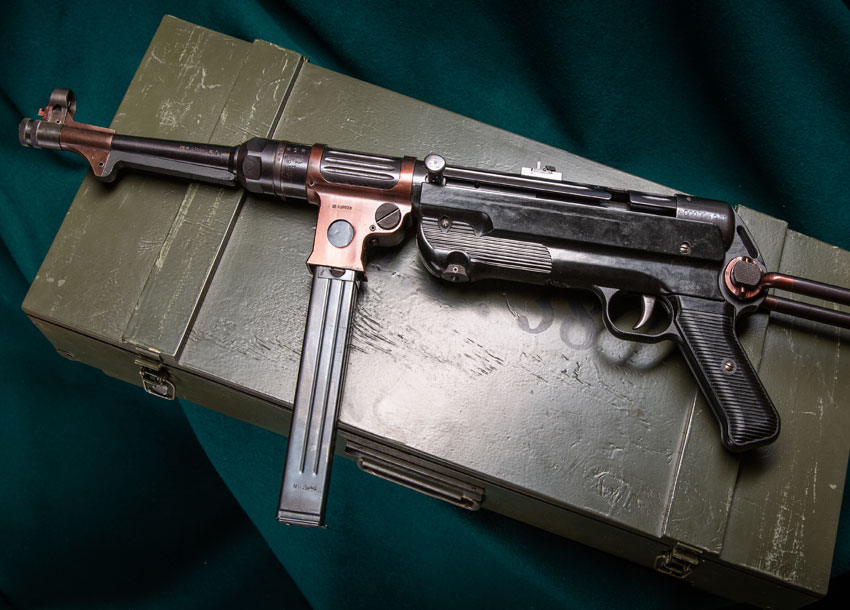

Как и оригинал, Automatic M.P.38 — точное, качественное и надежное оружие

    На стрельбище станка не нашлось, поэтому было решено соорудить максимально удобный упор и стрелять с него сидя. И вот тут проявился один из минусов, о которых говорили современники: слишком длинный магазин упирается в опору и делает неудобной стрельбу из положения сидя (и тем более лежа). Нам было просто неудобно — а вот зольдату приходилось слишком высовываться из-за укрытия. Однако отступать мы не привыкли: магазин был отсоединен, а в стрелковый расчет карабина был добавлен еще один участник — в его задачу входило вкладывать по одному патрону прямо в патронник.  Тестовая стрельба с заряжанием по одному патрону Тестовая стрельба с заряжанием по одному патрону Стрельба велась по грудной мишени № 4 на дистанцию 50 м. Целик Automatic M.P.38 оборудован двумя щитками — постоянным для стрельбы на 100 м и подъемным — на 200 м, а массивная мушка в защитном намушнике регулируется по горизонтали. На дальности 50 м ширина мушки превышала ширину «головы» на мишени № 4, что не добавляло плюсов к точности. Но лучшие результаты, полученные четырьмя различными типами патронов, составили: 51 мм для пули FMJ массой 115 гран, 80 мм — для 124-грановой FMJ, 61 мм — для 124-грановой «полуоболочки» и 154 мм — для тяжелой пули дозвукового патрона. В защиту последнего отметим, что стрельба им была самой комфортной — а при использовании модератора Ase Utra к отсутствию отдачи добавлялось еще и практически полное отсутствие звука выстрелов. Подводя итоги, скажем, что Automatic M.P.38 — не только одна из самых качественных копий легендарного пистолета-пулемета, но и приятный в стрельбе, точный и надежный карабин. И пусть охота с ним — это, скорее, экзотика, а применение его в качестве оружия самообороны требует специальных тренировок, но иметь его в оружейном сейфе все равно хочется. Сердцу, как говорится, не прикажешь.   Сайт: Automatic.plus

 Статья опубликована в журнале "Мир увлечений: Охота & Оружие" в №4 за 2018.

Автор статьи:

ДМИТРИЙ ДЖУЛАЙ, главный редактор журнала «Мир увлечений: Охота&Оружие»
