Несмотря на глобальное распространение и значительный опыт боевого применения, «ассортимент» специальных пуль, разработанных для патрона 7,62х39, был весьма ограниченным. Возможно, это объясняется наличием на вооружении Советской армии мощного пулеметного патрона 7,62х54R со своей отработанной номенклатурой спецпуль, способных более эффективно решать задачи поражения защищенных целей на больших дистанциях.
Первоначально для патрона 7,62х39 была разработана типичная линейка специальных пуль, продиктованная опытом Великой Отечественной войны. Несмотря на сжатые сроки и сложные технологические условия по предельным габаритам пуль и конструкции их элементов, отечественным конструкторам удалось достаточно быстро отработать базовый набор патронов с трассирующими, бронебойно-зажигательными и зажигательными пулями, и уже в 1949 г. принять все три образца на вооружение.

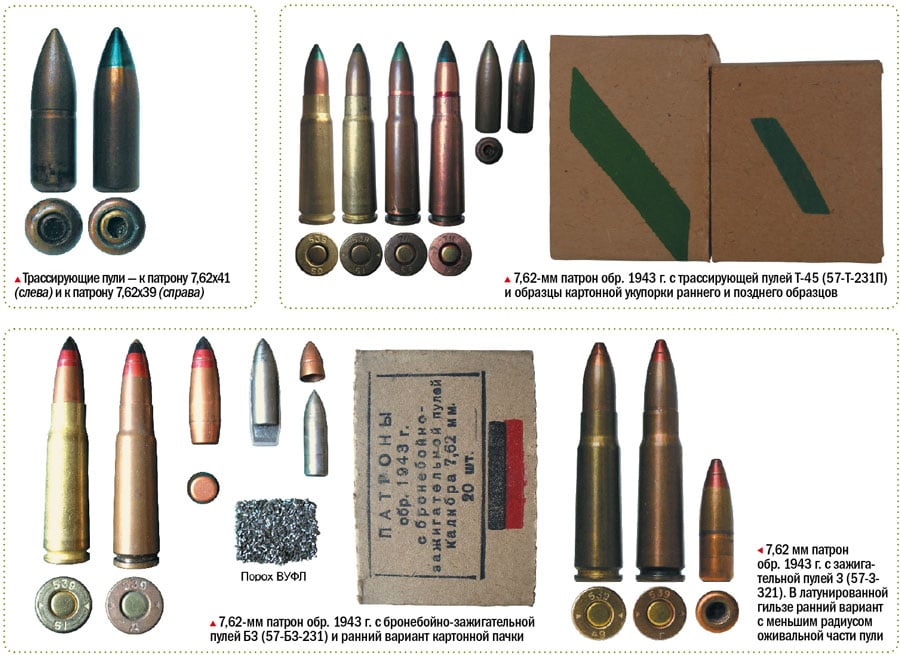

Боеприпас с трассирующей пулей получил обозначение «7,62-мм патрон обр. 1943 г. с трассирующей пулей Т-45» и индекс ГАУ — 57-Т-231П. Он предназначался для целеуказания и корректировки огня на дальностях до 800 м и поражения живой силы противника. Пуля Т-45 имела длину 28,0 мм, массу 7,6 г, и состояла из биметаллической оболочки, свинцового сердечника в головной части пули, стаканчика с трассирующим составом и трассирующего кольца в нижней части пули. Пуля Т-45 не имела каннелюры на ведущей части во избежание повреждения стаканчика с трассирующим составом. С 1949 по 1951 г. патроны с трассирующими пулями выпускались в стальных латунированных гильзах, позже — в биметаллических и стальных лакированных гильзах. В 1973 г. сотрудниками ЦНИИ «Точмаш» П.С. Королевым и А.Т. Хомяковым под руководством В.М. Сабельникова была проведена модернизация трассирующего патрона обр. 1943 г. В новой трассирующей пуле был введен уступ на ведущей части и отменен стаканчик для трассирующего состава и калибровочного кольца. Патрон с модернизированной трассирующей пулей получил индекс 57-Т-231ПМс, но серийно не производился. Отличительной маркировкой патронов обр. 1943 г. с трассирующими пулями служила окраска вершинки пули зеленым лаком. В 1963 г. некоторые партии трассирующих патронов выпускались с маркировкой зеленым лаком на стыке дульца гильзы с пулей и по контуру капсюля.
Бронебойно-зажигательный «7,62-мм патрон обр. 1943 г. с бронебойно-зажигательной пулей БЗ» (индекс 57-БЗ-231) предназначен для поражения легко бронированных целей и живой силы противника, а также зажигания горючих материалов, защищенных легкими броневыми прикрытиями, на дальности до 300 м. Бронебойно-зажигательная пуля длиной 27,7 мм и массой 7,7 г состояла из биметаллической оболочки, томпакового наконечника, стального закаленного остроконечного сердечника из стали У12А, свинцовой рубашки и зажигательного состава № 7, размещенного в свинцовом поддоне за сердечником пули. Патроны БЗ производились Климовским штамповочным заводом (№ 711) с использованием гильз Тульского патронного завода (№ 539) до середины 1950-х гг. Первоначально патроны снаряжались в стальные латунированные гильзы, позже — в биметаллические. Цветовая маркировка патронов с бронебойно-зажигательными пулями состояла из окраски вершинки пули полосками черного и красного лака.
Совмещением основных характеристик выше приведенных пуль в некоторой степени являлся третий образец из этой линейки — «7,62 мм патрон обр. 1943 г. с зажигательной пулей З» (индекс 57-З-321). Несмотря на наименование «зажигательная», пуля З по факту являлась зажигательно-трассирующей, т.к. в донной части пули размещался небольшой стаканчик с трассирующим составом. Пуля длиной 27,6 мм и массой 6,6 г состояла из биметаллической оболочки, стаканчика с трассирующим составом, свинцового сердечника и томпакового наконечника, прикрывающего зажигательный состав, располагавшийся в головной части пули между наконечником и сердечником. Ранние варианты пуль имели меньший радиус оживала и, соответственно, более притупленную головную часть пули. Отличительной маркировкой патронов являлась окраска вершины пули красным цветом, а на всех типах укупорки дополнительным нанесением широкой красной полосы.

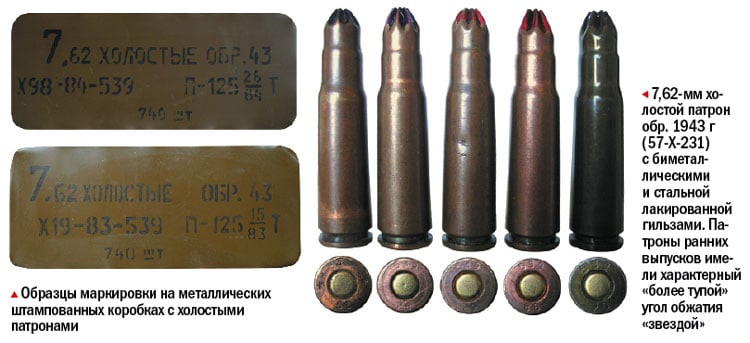

В 1949 г. для имитации звука выстрела и произведения салютов конструктором НИИ-61 Е.Т. Розановым были разработаны специальный холостой патрон 7,62х39 и втулка для холостой стрельбы. Патрон получил обозначение «7,62-мм холостой патрон обр. 1943 г.» (индекс 57-Х-231). Холостой бо еприпас обр. 1943 г. состоял из гильзы с удлиненным дульцем, верхняя часть которой была обжата «звездой», штатного капсюля и заряда пистолетного пороха П-125 массой 0,73 г. Длина патрона составляла 48,2 мм. Дульце гильзы в месте обжатия «звездой» покрывалось слоем герметизирующего лака темно-фиолетового, позже — красного цвета. Патроны выпуска 1949-1951 гг. имели стальную латунированную гильзу. Патроны поздних выпусков снаряжались в биметаллические и стальные лакированные гильзы.

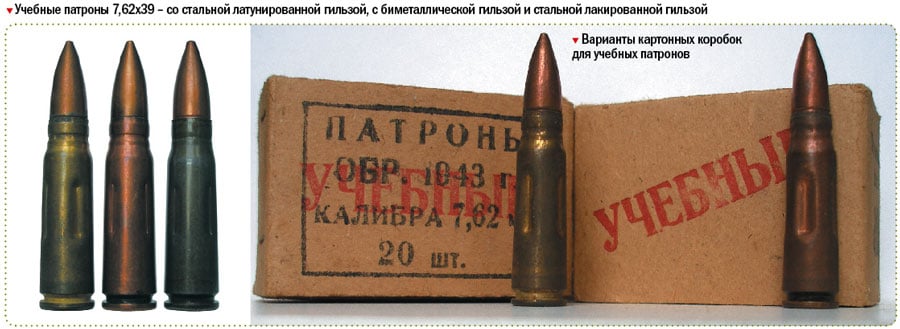

Учебные патроны, предназначенные для обучения приемам заряжания оружия, производства выстрела и снаряжения магазина, имели обозначение «7,62-мм учебный патрон обр. 1943 г.» (индекс 57-Н-231 уч.). Патрон состоит из штатной гильзы, капсюльного колпачка и пули ПС. В отличие от боевого патрона, учебный имеет усиленную фиксацию пули в дульце гильзы с помощью двух поперечных обжимок, и четыре продольные выдавки на корпусе гильзы. Учебные боеприпасы могут иметь стальные латунированные, биметаллические или стальные лакированные гильзы.

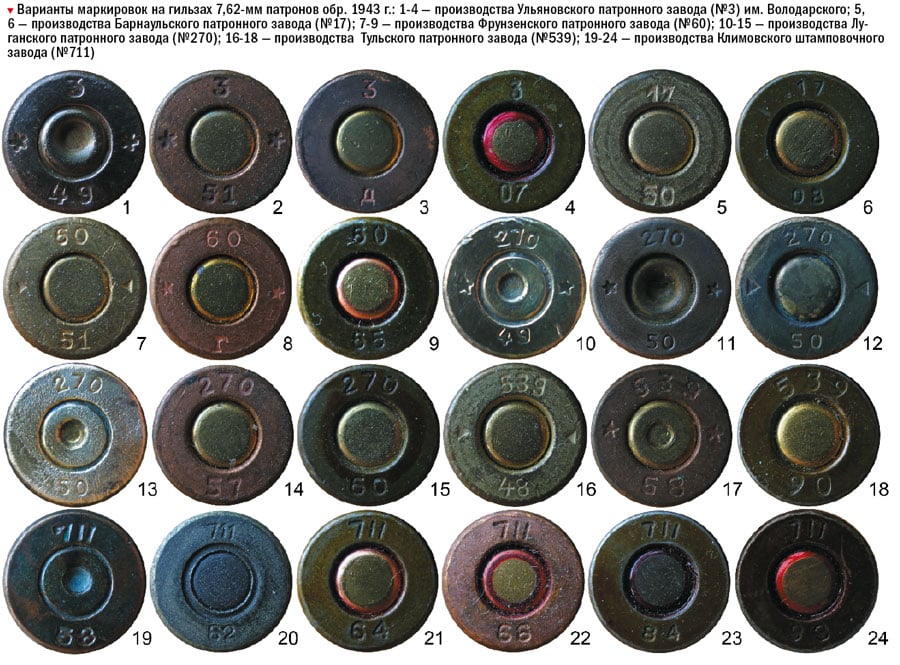

Все укупорочные картонные коробки для специальных и учебных патронов имели трафаретную надпись, которая указывала тип патрона в пачке и цветовые полосы, соответствующие маркировке на вершине пули. После того как патроны стали снаряжаться в биметаллические гильзы, вместо стальных латунированных на укупорке остались только цветные полосы без трафаретных дублирующих надписей.
Патроны для испытаний
Отдельно стоит упомянуть специальную номенклатуру патронов 7,62х39, предназначенных для испытания оружия и баллистических характеристик. Для проверки прочности ствольных заготовок на заводе-изготовителе сотрудниками НИИ-61 под руководством К.В. Смекаева был разработан «7,62-мм патрон обр. 1943 г. высокого давления» (индекс 57-Н-231В).

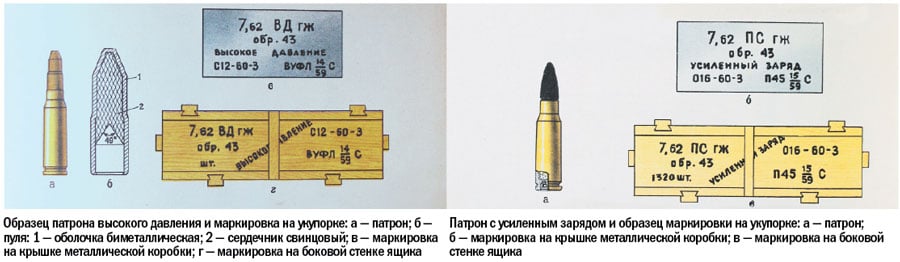

Боеприпас имеет увеличенный пороховой заряд и пулю специальной конструкции — с длинной ведущей частью со ступенькой, короткой оживальной частью и коническим углублением в донной части. При выстреле такой патрон обеспечивает давление, которое обычный боевой патрон создает при температурах -60 оС и +70 оС. Длина патрона высокого давления составляет 61,5 мм, что исключает возможность его снаряжения в стандартные магазины автоматов и пулеметов. Патрон снаряжался в биметаллические и стальные лакированные гильзы.
Проверка узла прочности запирающего механизма оружия при изготовлении или после ремонта осуществляется с помощью «7,62-мм патрона обр. 1943 г. с усиленным зарядом» (индекс 7Щ6). Патрон УЗ снаряжается стандартной пулей ПС и порохом марки П-45 или П-125. При выстреле УЗ развивает давление, которое обычный валовый патрон с пулей ПС создает при температуре +70 оС. Боеприпасы с усиленным зарядом выпускались с биметаллическими и стальными лакированными гильзами. Отличительная маркировка таких патронов состоит из окраски почти всей оживальной части пули в черный цвет.

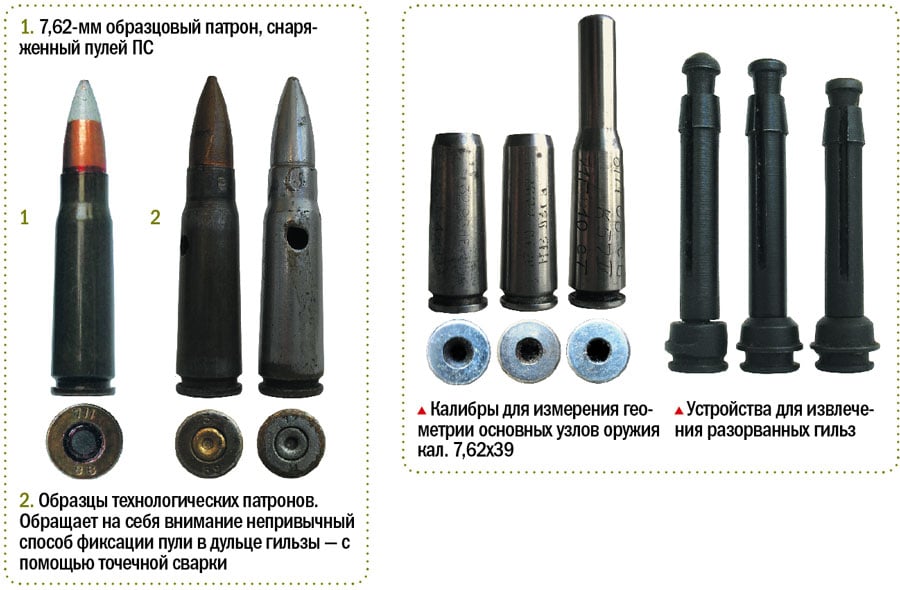

Для проверки измерительных средств при проведении баллистических испытаний и баллистического оружия и при аттестации оружия применяются так называемые образцовые патроны. От обычного ПС они отличаются лишь точностью изготовления с половинными допусками. Отличительной маркировкой образцового патрона является окраска вершинки пули в белый цвет.
На предприятиях, производящих оружие, применяются так называемые, технологические патроны. Иногда их еще называют «отработочные макеты». Эти боеприпасы используются для проверки и отладки оружия. Как правило, отработочные макеты производятся из боевых патронов путем удаления порохового заряда через отверстие в гильзе. Пуля дополнительно фиксируется в дульце гильзы точечной сваркой. Иногда технологические патроны покрывают слоем хрома или никеля. Еще одним вариантом технологического патрона являются патронные шашки — макеты патрона, выточенные из цельного куска латуни или стали.
После СССР…
С конца 1960-х гг. интенсивность работ по совершенствованию и модернизации 7,62-мм автоматного патрона в СССР практически свелась к нулю в связи с началом ОКР по новому перспективному малоимпульсному патрону калибра 5,45 мм. Тем не менее, с середины 1990-х гг. российские конструкторы были вынуждены снова начать работы по улучшению пробивных характеристик пуль 7,62-мм патрона. Эффективность штатной пули ПС, даже с термоупрочненным сердечником из сталей 65Г, 70 и 75 была уже недостаточной в связи с повсеместным использованием средств индивидуальной защиты. В конце 1990-х Климовским штамповочным заводом был предложен вариант патрона с пулей со стальным закаленным остроконечным сердечником, выступающим в головной части пули за пределы оболочки. Конструкция пули была близкой к пуле 9-мм патрона СП6, также разработанного в Климовске. Однако в 2002 г. на вооружение был принят вариант бронебойного патрона, разработанный конструкторами Барнаульского патронного завода. В этом патроне пуля по внешним габаритам и массе не отличалась от штатной пули ПС, что позволило добиться максимальных баллистических сопряжений пуль обоих вариантов патрона. Конструктивно бронебойная пуля состоит из биметаллической оболочки, стального остроконечного сердечника из закаленной инструментальной стали У12А и свинцовой рубашки. Бронебойный патрон получил обозначение «7,62-мм патрон с бронебойной пулей БП» и индекс ГРАУ 7Н23. Цветовая маркировка этого боеприпаса состоит из окраски вершины пули черным лаком. На всех типах укупорки БП наносится широкая черная полоса.
Еще одной значительной российской доработкой патрона обр. 1943 г. стала модернизация в конце 1990-х гг. трассирующей пули Т-45, выполненная инженерами ЦНИИТОЧМАШ Л.И. Новожиловой и Т.П. Васильевой. В результате модернизации дальность трассирования выросла до 850 м, а горение трассирующего состава начиналось в 50-120 м от дульного среза. Новый патрон был принят на вооружение в 2002 г. под обозначением «7,62-мм патрон обр. 1943 г. с модернизированной трассирующей пулей Т-45М» (индекс 57-Т-231ПМ1).
Примерно с конца 1980-х гг. начали поднимать вопросы о необходимости создания специальных патронов 7,62х39 с учетом специфики работы МВД. Одной из первых разработок в этом направлении стала опытная работа с кодовым названием «Ластик», проведенная в начале 1990-х гг. Специально по заказу МВД был разработан патрон с пластиковой пулей травматического действия для «нелетального» использования при усмирении массовых беспорядков в различных «неспокойных» регионах бывшего СССР. Боеприпас снаряжался белой пластиковой пулей, повторяющей контуры обычной боевой. Внутри опытной пули имелось продольное углубление для расширения в канале ствола и вхождения в нарезы.
Патроны со стальными лакированными гильзами производились в Климовске на заводе № 711. На укупорку наносилось сокращенное условное наименование патрона «УТ». Однако патрон с пластиковой пулей имел очень высокие показатели пробиваемости, и работы в этом направлении были свернуты. Свой специальный боеприпас кал. 7,62х39 МВД РФ получило только в новом тысячелетии. Им стал патрон с пулей пониженной рикошетирующей способностью, разработанный в Барнауле и принятый на вооружение МВД России в 2002 г. Более того, патроны, получившие общее обозначение ПРС, были отработаны во всех основных калибрах современного российского стрелкового оружия — 9х18, 9х19, 5,45х39, 7,62х39 и даже для винтовочного 7,62х54R. Создание этих специальных боеприпасов было обусловлено спецификой действий подразделений МВД в условиях густонаселенных районов, где применение боеприпасов общеармейского назначения является излишне опасным для гражданского населения. В связи с этим были разработаны специальные патроны с пулями ПРС, имеющие мягкий свинцовый сердечник, что позволило существенно снизить рикошетирующие возможности и пробивное действие боеприпаса. Отличительной маркировкой патронов с пулей ПРС является окраска фиолетовым лаком на стыке пули с гильзой и по контуру капсюля. Дополнительной отличительной маркировкой патронов 7,62х39 иногда является клеймо ПРС на дне гильзы. Однако патроны ПРС обычно поставляются в МВД со стандартной коммерческой маркировкой — логотипом БАРС Барнаульского патронного завода (БПЗ) и логотипом Амурского патронного завода «Вымпел».
Одной из попыток упростить и удешевить массовое производство патронов с пулей УС можно считать выпуск в начале 1990-х партии патронов с модифицированными пулями УС. В них вместо стандартного короткого сердечника пули УС разместили штатный стальной сердечник от пули ПС. Опытная серия таких патронов была выпущена в 1993 г. на Климовском штамповочном заводе. Подтвержденных данных о результатах опытов нет. Кроме того, совсем недавно на вооружение Российской армии принят новый модернизированный патрон для бесшумной и беспламенной стрельбы, разработанный в тульском OAO «Конструкторское бюро автоматических линий им. Л.Н. Кошкина».
Высокая скорость калибра 5,6-мм
Как это ни странно, такой популярный патрон, как 7,62х39, «породил» совсем небольшое количество «клонов». Может быть, сам боеприпас оказался весьма универсальным, а может быть, в СССР не было необходимости в создании такой широкой линейки разнообразных боеприпасов, как это было с винтовочным патроном 7,62х54R. Пожалуй, единственной коммерческой разработкой на базе патрона обр. 1943 г. стал спортивно-охотничий патрон уменьшенного калибра 5,6х39. Он же оказался единственным серийным боеприпасом центрального боя кал. 5,6-мм, созданным в СССР. Этот патрон изначально разрабатывался как недорогой боеприпас для промысловой охоты на мелкого пушного зверя и птицу на дистанциях свыше 100 мм, т.е. для тех условий, при которых классический «мелкашечный» патрон .22 LR уже был неэффективен, а традиционный «трехлинейный» 7,62х54R обладал избыточной мощностью и дороговизной. Подходящий для этих задач боеприпас 5,6х39 был разработан выдающимся тульским конструктором ЦКИБСОО Михаилом Николаевичем Блюмом и впервые представлен в 1955 г. на Московской выставке охоты и собаководства. В 1960 г. под патрон 5,6х39 был создан охотничий карабин КО-5,6-60 «Барс-1», который в течение нескольких лет проходил испытания, сначала в заводских условиях, а потом в промысловых, в различных климатических зонах СССР. В 1967 г. после приемочных испытаний на государственной испытательной станции «Барс-1» был запущен в серийное производство на ПО «Ижмаш». В том же году карабин был удостоен Золотой медали и диплома первой степени на международной Лейпцигской ярмарке. Кроме «Барс-1», отечественной промышленностью были разработаны и другие образцы охотничьего оружия под патрон 5,6х39, однако они выпускались либо небольшими штучными партиями, либо в единичных экземплярах. Среди них необходимо отметить комбинированные ружья ИЖ-15, МЦ105-35 и охотничьи самозарядные карабины высокого класса МЦ-127, МЦ-128 и МЦ-131.

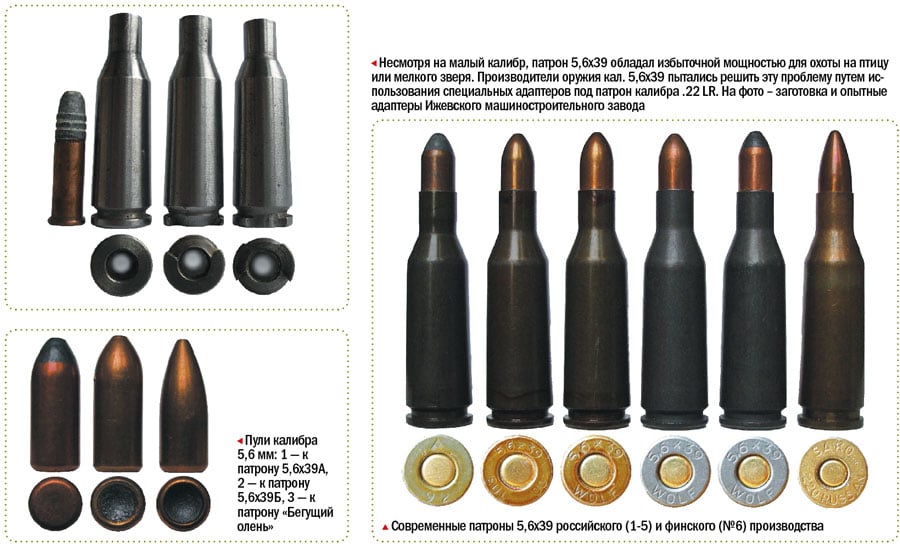

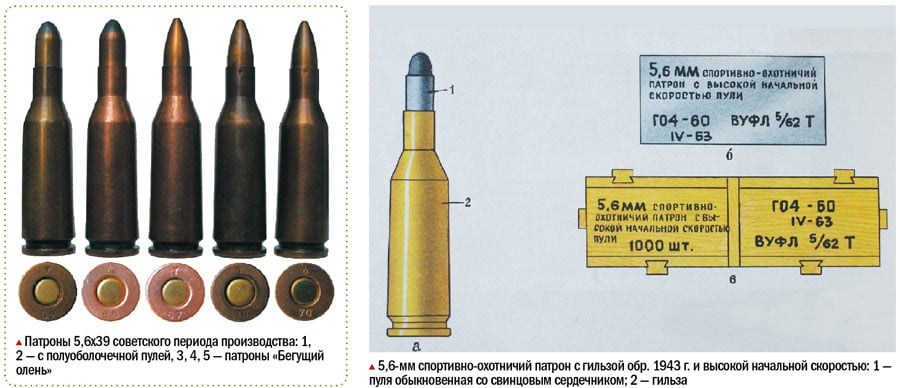

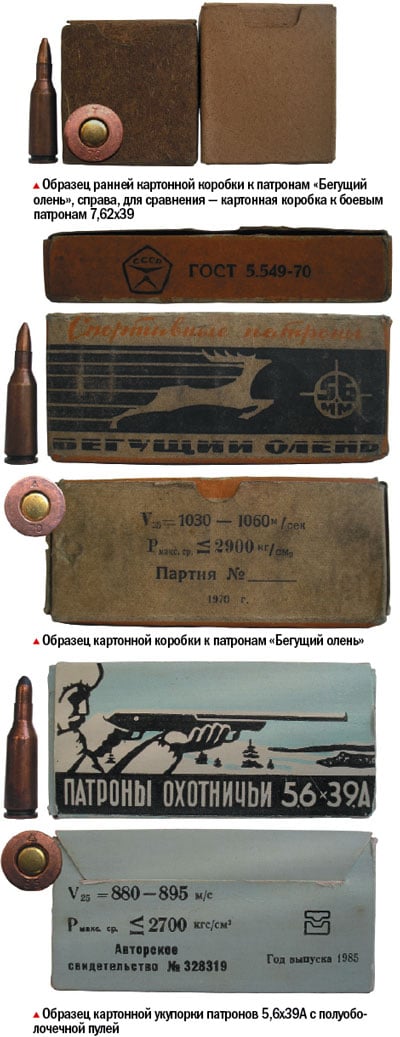

Первоначально патрон 5,6х39 комплектовался полуоболочечной пулей длиной 15,3 мм и массой 3,5 г. Заряд пороха ВУфл массой 1,21 г позволял пуле развивать высокую начальную скорость порядка 925 м/с. Соответственно, на различной укупорке этот патрон обозначался как «5,6-мм спортивно-охотничий патрон с высокой начальной скоростью». По ГОСТу и охотничьей классификации бо еприпас получил обозначение 5,6х39А, где буква «А» обозначает снаряжение полуоболочечной пулей. Ранние опытные варианты патрона производились путем механического переобжима штатных армейских гильз 7,62х39 до нужного диаметра и комплектовались несколькими вариантами опытных полуоболочечных пуль. В начале 1960-х к патрону 5,6х39 отрабатывается целая серия пуль с различными массо-габаритными характеристиками. Для любительской и промысловой охоты разрабатываются патроны с оболочечными пулями массой 3,5 г (обозначение патрона 5,6х39Б), полуоболочечной пулей массой 5 г (Vo — 880 м/с), а для спортивных соревнований по стрельбе в категории «Бегущий олень» создается высокоскоростной патрон МБО с пулей массой 2,8 г, развивающей начальную скорость 1080 м/с. Серийное производство патронов, было освоено в 1962 г. на Тульском патронном заводе и там же продолжается до сих пор. Первоначально патроны снаряжались в биметаллические гильзы, затем с начала 1990-х гг. было отработано производство гильз с фосфатно-лаковым покрытием, а в середине 2000-х — стальных с фосфатно-полимерным.
Номенклатура охотничьих пуль не изменилась и в настоящее время, только спортивный патрон «Бегущий олень» с конца 70-х гг. прошлого столетия снят с производства в связи с переходом данной спортивной категории на стрельбу малокалиберным патроном кольцевого боя. С 1970 гг. на гильзах патронов 5,6х39 вместо сокращенного обозначения производителя — буквы Т (Тула) был введен условный символ в виде треугольника, который использовался до начала 1990-х, затем патроны выпускались под торговой маркой Wolf, а в настоящее время вся продукция тульского производства поставляется под новой торговой маркой Tulammo. Интересно отметить, что на базе патрона 5,6х39 на Западе был создан аналогичный спортивный патрон .220 Russian, который выпускается преимущественно финскими производителями — фирмами Lapua и Sako — и комплектуется латунными гильзами с капсюлем типа «боксер».
Русские «девятки»
В конце 70-х годов прошлого столетия перед высшим руководством вооруженных сил СССР особенно остро встал вопрос о необходимости замены сложившейся системы специальных стрелковых систем и боеприпасов с целью их унификации и повышения боевых и служебно-эксплуатационных характеристик. В то время на вооружении спецподразделений различных силовых ведомств состояли не только разнообразные образцы специального стрелкового оружия, но и штатные общеармейские образцы, предназначенные для решения одних и тех же боевых задач. Разнообразие оружия сопровождалось не меньшим разнообразием используемых боеприпасов. Для специального пистолета МСП и стреляющего ножа НРС применялся бесшумный патрон СП3, для специальных пистолетов С-4 и С-4М — бесшумные патроны ПЗ и ПЗАМ, для стрелково-гранатометного комплекса «Изделия Д и ДМ» — патроны ПФАМ («фаланга») и ПМАМ («мундштук»). Армейские системы представляли собой варианты автоматов АК, АКМ и АКМС с приборами ПБС-1 для использования со штатными патронами 7,62х39УС. Пистолетное вооружение под штатный 9-мм пистолетный патрон (9х19 ПМ) было представлено модернизированными вариантами пистолетов ПМ и АПС с глушителями, имеющими обозначения ПБ и АПБ соответственно.
Работы по созданию нового снайперского винтовочно-автоматного комплекса под новый специальный патрон проводились коллективом конструкторов Климовского ЦНИИТОЧМАШ в период с 1980 по 1987 гг. По теме «Винторез» велась разработка новой снайперской винтовки, а по теме «Вал» — разработка нового автомата. Отработкой нового снайперского патрона занимались конструктор Н.В. Забелин и технолог Л.С. Дворянинова. Первоначально работы по созданию перспективного боеприпаса проводились в калибре 7,62-мм с использованием укороченной до 28 мм гильзы патрона 5,45х39 и штатной винтовочной «снайперской» пули 7Н1.
Однако перспективы развития современных средств индивидуальной защиты показали необходимость увеличения убойного действия и пробивной способности специальной пули. Повышение кинетической энергии поражающего элемента могло быть достигнуто, в первую очередь, за счет увеличения его массы, что, в свою очередь, привело к необходимости увеличить калибр будущего патрона до 9 мм. Отработка второго варианта патрона в калибре 9 мм продолжилась на базе гильзы «обр.43 г.», размеры которой позволяли разместить пулю длиной 36 мм и массой 16,2 г. Заряд пистолетного пороха П-45 массой 0,6 г обеспечивал надежное поражение пулей защищенных и незащищенных целей на дальности до 400 м и гарантировал пробитие на этой дистанции стального листа толщиной 2 мм. Конструкция пули нового патрона, получившего обозначение СП5 (СП — специальный патрон), была аналогична конструкции снайперской пули винтовочного 7Н1, где стальной сердечник размещался в головной части пули, а остальная часть пули заполнялась свинцом. В 1987 г. с новой винтовкой ВСС (винтовка снайперская специальная) патрон СП5 под обозначением «снайперский» был принят на вооружение спецподразделений армии и КГБ СССР. В дальнейшем на базе винтовки ВСС был разработан и принят на вооружение автоматный комплекс АС (автомат специальный). При этом конструкторы пошли по пути максимальной унификации большинства частей и узлов автомата со снайперской винтовкой.

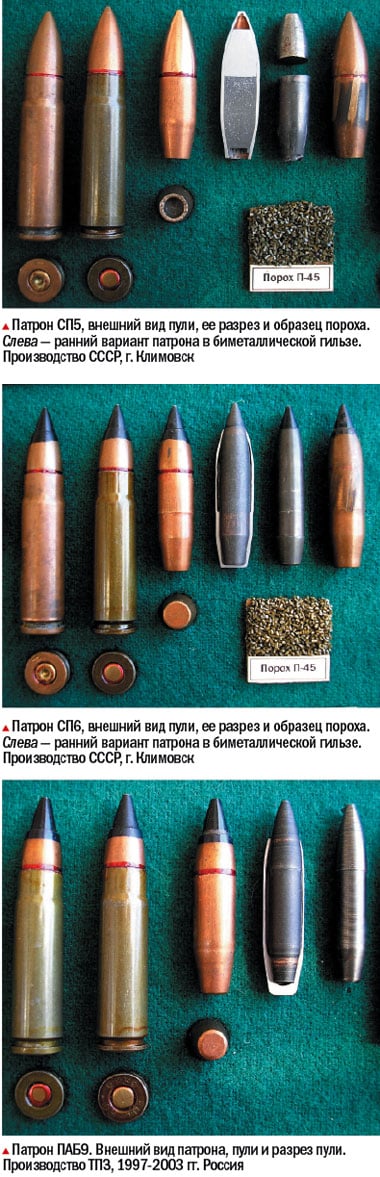

Для повышения боевых характеристик автоматного комплекса был разработан вариант патрона 9х39 с бронебойной пулей, получивший обозначение СП6. Конструкция новой пули существенно отличалась от СП5: длинный остроконечный сердечник проходил через всю пулю, а верхняя часть сердечника выступала за пределы биметаллической оболочки.

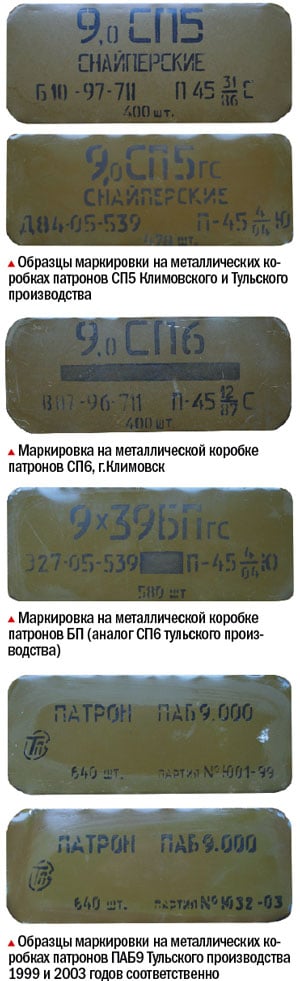

Пуля СП6 массой 15,5 г и длиной 42 мм была разработана в ЦНИИТОЧМАШ конструктором Ю.З. Фроловым и технологом Е.С. Корниловой. Отличительной маркировкой СП6 являлась окраска вершины пули (выступающего сердечника и части оболочки) в черный цвет и черной полосы на укупорочной таре. Опытные партии патронов СП5 и СП6, производившиеся для отработки экспериментального оружия, имели стандартную маркировку на дне гильзы, состоящую из кода завода-производителя (завод № 711 в г. Климовске) и года производства.
После принятия обоих образцов на вооружение спецподразделений маркировка на дне гильзы была отменена. В армейской классификации ГРАУ патроны СП5 и СП6 получили другие индексы — 7Н8 и 7Н9 соответственно. Патроны первоначально снаряжались в биметаллические гильзы, а после принятия на вооружение — в стальные с фосфатно-лаковым покрытием. Для ускоренного снаряжения пластиковых 10- и 20-зарядных магазинов винтовки и автомата применяется специальная стальная обойма на 10 патронов.

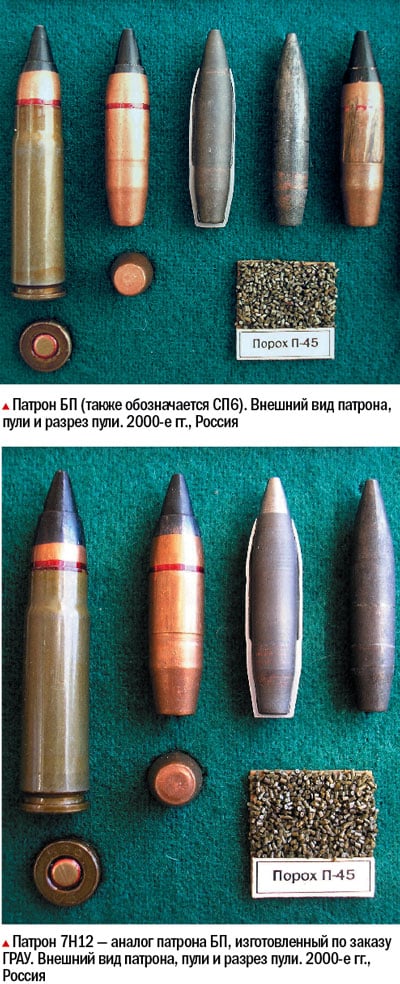

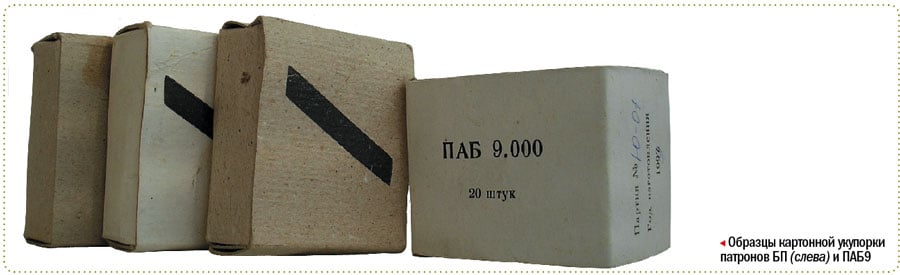

После распада СССР некоторые заводы продолжили самостоятельную разработку новых образцов вооружения калибра 9х39, что повлекло за собой дальнейшее расширение номенклатуры этого боеприпаса. В середине 1990-х гг. на Тульском патронном заводе был разработан ПАБ-9 (патрон автоматный бронебойный) с пулей увеличенной длины и массы по сравнению с СП6. Изменения в патроне негативно сказались на показателях кучности и давления при использовании его с ВСС и АС. Поэтому применение ПАБ-9 ограничивалось в основном оружием, разработанным тульскими оружейниками — автоматом 9А-91 и винтовкой ВСК-94. Патрон выпускался с середины 1990-х до середины 2000-х и в настоящее время снят с производства. Вместо него Тульский патронный завод начал выпускать улучшенный вариант патрона СП6 с пулей массой 15,3-15,9 г, разработанный тульским КБАЛ (Конструкторское бюро автоматических линий) — одним из ведущих российских предприятий по созданию стрелковых боеприпасов. Патрон поставляется для спецподразделений под обозначением 9х39БП без маркировки на дне гильзы. Выпущенный по армейским заказам, он имеет индекс 7Н12 и маркировку на дне гильзы, состоящую из кода завода-производителя (539) и года выпуска. Также, помимо климовского завода № 711, на ТПЗ освоено производство патронов СП5.

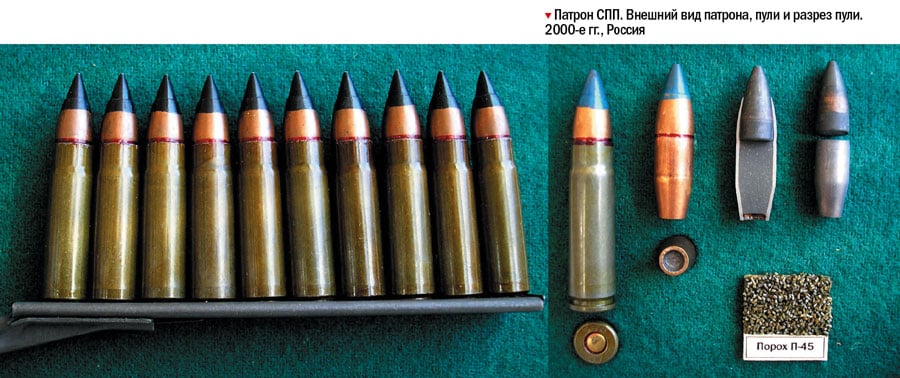

Одной из последних серийных модификаций боеприпаса 9х39 является принятый на вооружение в 2006 г. патрон СПП — «снайперский повышенной пробиваемости». Он является совместной разработкой КБАЛ и Тульского патронного завода. Конструкция пули СПП близка к пуле СП5, за исключением стального сердечника, выступающего за пределы оболочки по типу пули патрона СП6. В армейской номенклатуре СПП имеет индекс 7Н9, который, по не известным пока причинам, дублирует индекс патрона СП6 советского периода разработки. Отличительной маркировкой патрона СПП является окраска вершины пули в голубой цвет.
