5,45х39: мал, да удал. Часть I

5,45х39: мал, да удал. Часть I

Отечественный патрон 5,45х39 является характерным примером того, как «гонка вооружений» стимулирует реализацию конструкторских решений, которые в обычное время откладываются в долгий ящик. Идея принятия малокалиберного патрона с оптимальными баллистическими характеристиками как основного боеприпаса стрелкового автоматического вооружения, была предложена и обоснована еще в начале ХХ века, но обрела практическое воплощение лишь в конце прошлого столетия.

Речь, конечно же, идет о работах выдающегося отечественного конструктора В.Г. Федорова, который еще в 1913 г. предложил свою автоматическую винтовку под патрон уменьшенного калибра 6,5- мм, а в 1930-40-х гг. всесторонне обосновал преимущества малокалиберных малогабаритных бо еприпасов на эффективных дальностях ведения огня. Не одно десятилетие Федоров последовательно и настойчиво отстаивал идеи малокалиберных, а затем и малоимпульсных боеприпасов, сочетая в своих трудах не только весомую теоретическую базу, но и богатый практический материал. Однако по ряду причин, в том числе и чисто технологического характера, его работы долгое время не имели практической реализации, пока к делу не подключился тот самый пресловутый фактор «гонки вооружений».

5,45х39: мал, да удал. Часть I

Разведка доложила точно…

Активизация работ по обоснованию использования малокалиберных патронов для во-оружения армии началась в конце 1950- х гг. после получения информации из-за рубежа об опытах американцев с 5,56-мм автоматической винтовкой AR-15 и новым автоматным патроном фирмы «Ремингтон». История разработки боеприпаса 5,56х45 и принятия его в 1962 г. на ограниченное снабжение ВВС США уже была описана в нашем журнале (№ 2 за 2011 г.). К ней стоит лишь добавить, что уже в 1959 г. в распоряжении советских конструкторов оказались два опытных американских патрона (будущий М193). С них и началась история создания 5,45х39, длившаяся почти 10 лет. Столь длительный срок разработки и доводки такого «маленького» боеприпаса объясняется тем, что конструкторам предстояло найти золотую середину среди множества противоречивых требований и параметров перспективного патрона.

5,45х39: мал, да удал. Часть I

Так, для уменьшения рассеивания и увеличения вероятности поражения цели было необходимо уменьшить импульс отдачи и мощность, но в то же время для увеличения пробивного действия и убойности пули, напротив, требовалось повысить мощность патрона и массу пули. Вдобавок ко всему в разработках приходилось учитывать ряд новых расчетных величин, таких как эффективная дальность стрельбы и вероятность попадания. Для проведения комплексных испытаний нового американского патрона был создан своеобразный «гибрид» из отечественной гильзы патрона «обр. 43 года», переобжатой под опытные 5,6-мм пули, сделанные по американскому образцу. Для отстрела были изготовлены стволы кал. 5,6-мм с нарезами той же крутизны, что и в американском оружии. При сравнительных испытаниях опытных 5,6-мм патронов с отечественными 7,62-мм обр.43 года, проведенных в НИИ-61, была выявлена высокая не-устойчивость пуль кал. 5,6-мм. Это было связано не только с длиной и формой 3,56-граммовой пули М193, но и крутизной нарезов. Расчетные данные баллистических характеристик опытной пули, ее конструкции, убойности и пробивной способности также не позволили сделать какие-либо однозначные выводы. Работы по изучению малокалиберного патрона продолжались, но уже с пулями собственной разработки. Первоначально исследования были сосредоточены на выборе наиболее эффективной формы и конструкции пули, после чего были выработаны характеристики импульса отдачи патрона и ДПВ пули. В свою очередь это привело к разработке нового типа пороха и выбору его оптимальной навески, а также к радикальному изменению габаритов гильзы. Для улучшения аэродинамических характеристик пули ее длина по сравнению с американской была увеличена, а для сохранения оптимальной массы в ее конструкцию был введен стальной сердечник (наличие стального сердечника позволило дополнительно повысить еще и пробивную способность пули). Для новой пули была разработана стальная, плакированная томпаком (биметаллическая) оболочка, которая повысила ее прочностные характеристики по сравнению с американскими пулями с мягкой томпаковой оболочкой, которые после попадания в преграду фрагментировались на множество осколков. В результате экспериментов была отработана пуля длиной 25,55 мм и массой 3,4 г, получившая условное обозначение 5,45 ПС.

Новая гильза

Первое время в 5,45-мм малоимпульсном патроне применялся пироксилиновый трубчатый порох марки ВУфл 545, но он практически сразу же был заменен на лаковый, новейшей разработки марки Сф033фл (сфероидный, толщина горящего свода — 0,33 мм, флегматизированный) сферического зернения с более высокими энергетическими показателями и большей гравиметрической плотностью. Масса навески была выбрана 1,44 г. Порох марки ВУфл 545 применяется в настоящее время лишь для снаряжения 5,45-мм патронов пулями с пониженной рикошетирующей способностью — ПРС. Первоначально новые пули снаряжались в переобжатые биметаллические автоматные гильзы «обр. 43 года», которые к тому времени уже были освоены в производстве отечественных спортивно-охотничьих патронов 5,6х39 и применялись в охотничьем карабине «Барс».
5,45х39: мал, да удал. Часть IОпытная партия в количестве около 2 млн. шт была направлена на испытания в Одесский военный округ. Однако при работе в автоматическом оружии проявился ряд недостатков в конструкции гильзы с большим скатом и слишком «толстым» корпусом. Применение в патроне нового пороха Сф033фл позволило уменьшить диаметр корпуса гильзы без потерь требуемых характеристик боеприпаса. Проект уменьшенной гильзы выполнила инженер группы разработки Лидия Ивановна Булавская. На стадии финальной отработки новый компактный боеприпас получил условный индекс разработчика (ЦНИИТОЧМАШ, г. Климовск) — 13МЖВ. После окончательной доводки пули, выполненной технологом патронного производства Михаилом Егоровичем Федоровым, ей был присвоен калибр 5,45-мм, измеряемый согласно отечественному стандарту — по полям. Некоторое время новый патрон производился с гильзами из биметалла, но на стадии окончательной доводки патрона к 1967 г. были отработаны более экономичные стальные лакированные гильзы. Фактическая длина гильзы составляла 39,82 мм, но в принятом сейчас международном обозначении этого боеприпаса длину гильзы принято округлять до 39 мм. Для снаряжения гильз 5,45-мм патрона использовался латунный капсюль-воспламенитель марки КВ-16 диаметром 5,06 мм, который позже получил армейский индекс 7КВ1. В создании нового боеприпаса принимал участие большой коллектив специалистов по боеприпасам под руководством В.М. Сабельникова.
Параллельно с опытами над обыкновенной проводились работы по созданию патронов со специальными пулями — трассирующими и уменьшенной скорости. После отработки всего комплекса нового малокалиберного стрелкового вооружения Советской Армии — автоматов и ручных пулеметов — патрон 5,45х39 получил индекс ГРАУ 7Н6 и был официально принят на вооружение в 1974 г., хотя его серийное производство началось с конца 1960-х гг. Одновременно с 7Н6 были приняты боеприпасы с трассирующими пулями (индекс 7Т3), патроны с уменьшенной скоростью пули (индекс 7У1), холостые (индекс 7Х3) и учебные (индекс 7Х4). Производство автоматных патронов было развернуто на шести советских патронных заводах — Ульяновском (№ 3), Амурском (№ 7), Барнаульском (№ 17), Фрунзенском (№ 60), Луганском (№ 270) и Тульском (№ 539).

Стандартная пуля

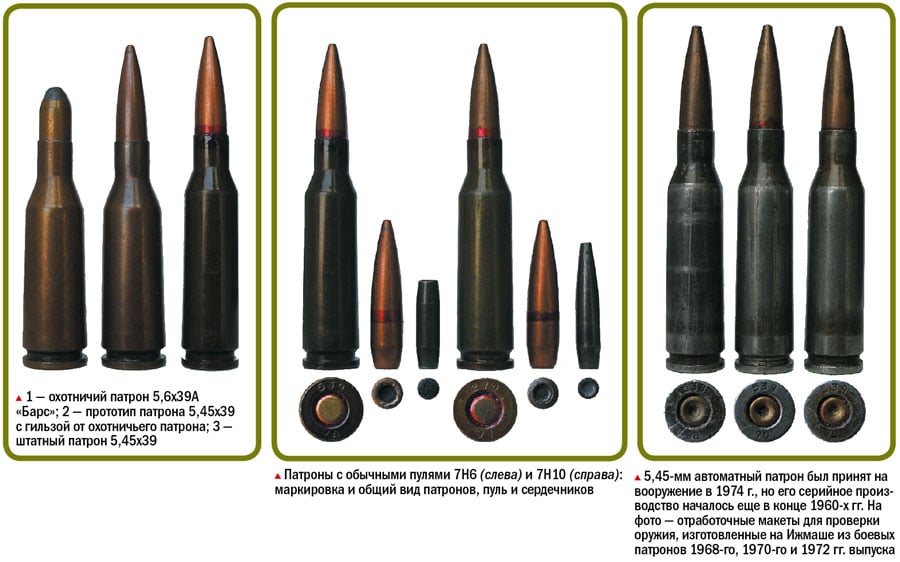

Патрон 7Н6 снаряжался пулей ПС с конической донной частью длиной 25,55 мм и массой 3,4 г. Пуля состояла из биметаллической оболочки, свинцовой рубашки и тупоконечного сердечника из стали марки 10. Между верхним торцом сердечника и оболочкой пули имеется технологическая полость. Заряд пороха Сф033фл (с 1987 г. — марка ССНф 30/3,69) сообщает пуле начальную скорость порядка 870-890 м/с. Впоследствии, в связи с повышением уровня защищенности целей средствами индивидуальной защиты (СИБ), возникла необходимость усилить пробивную способность обычной пули кал. 5,45-мм, что было достигнуто за счет применения закаленного сердечника из стали марок 65Г, 70 или 75. Новая модификация патрона 7Н6М была принята в 1987 г. Патроны 7Н6 и 7Н6М не имеют специальной отличительной цветовой маркировки. Последующее появление бронежилетов с титановыми бронепластинами послужило толчком к поиску новых путей дальнейшего повышения пробивного действия пуль 5,45-мм патрона. Специалистами Луганского станкостроительного завода (№ 270) к 1991 г. был отработан патрон с пулей повышенной пробиваемости (условное обозначение патрона 5,45 ПП), который после принятия на вооружение получил индекс ГРАУ 7Н10. Пуля нового патрона получила удлиненный штампованный закаленный сердечник из стали марок 70 и 75 с заостренной вершиной и плоским срезом головной части диаметром около 1,8 мм. В головной части пули также имелась технологическая полость. Помимо увеличения массы пули до 3,6 г за счет увеличения длины сердечника, была также незначительно увеличена масса порохового заряда — до 1,46 г. Новый патрон был принят на вооружение, но с развалом СССР технологическая линия по производству патронов 7Н10 и соответствующие права на разработку остались в Луганске. В этой ситуации российским производителям в срочном порядке пришлось «заново разрабатывать» патрон 7Н10, что в дальнейшем вылилось в ряд модернизаций патрона 5,45х39, речь о которых пойдет в нашем следующем номере.

5,45х39: мал, да удал. Часть I

Трассирующие пули

Вторым основным патроном бо екомплекта калибра 5,45-мм стал патрон с трассирующей пулей, который параллельно разрабатывался на самой ранней стадии опытов с малокалиберными патронами. Пуля конструктивно состояла из биметаллической оболочки, свинцового сердечника в головной части и трассирующего состава с калибровочным кольцом — в донной. Из-за малых размеров пули трассирующий состав помещался непосредственно в оболочку без трассирующего стаканчика. Для улучшения зажигательного эффекта сам состав делался двухкомпонентным — из основного трассирующего состава и инициирующего его зажигательного. До 1976 г. выпускались пули длиной 26,45 мм и массой 3,36 г, которые вскоре были заменены на более короткие длиной 25,32 мм и массой 3,2 г. Уменьшение длины пули, без существенного ущерба для ее характеристик, позволило несколько уменьшить длину цилиндрической ведущей части, что, в свою очередь, позволило снизить износ стволов стрелкового оружия. Масса порохового заряда марки Сф0033фл составляла 1,41 г. Патрон с трассирующей пулей под условным обозначением 5,45 Т и индексом ГРАУ 7Т3 был принят на вооружение в 1974 г. Отличительной маркировкой трассирующих боеприпасов являлась окраска вершины пули зеленым цветом.

5,45х39: мал, да удал. Часть I

Уменьшенная скорость

Еще одним штатным боеприпасом калибра 5,45-мм стал патрон с уменьшенной скоростью пули, получивший условное обозначение 5,45УС (индекс патрона 7У1). Он разработан для использования с оружием, оснащенным «прибором беззвучной и беспламенной стрельбы» — ПБС. Опыт эксплуатации в войсках отечественного 7,62-мм автомата АКМ и прибора ПБС-1 послужил основой для разработки аналогичного комплекса и для автомата АК74 кал. 5,45-мм. В ходе опытных работ последовательно отрабатывались различные типы «бесшумных» пуль вместе с разными моделями приборов бесшумной и беспламенной стрельбы — вначале с ПБС-2, затем — с ПБС-3 и, наконец, с окончательным, принятым на вооружение вариантом — ПБС- 4. Во время разработок конструкторы столкнулись с рядом проблем технологического и физического свойства, связанных как с самим боеприпасом, так и с оружием под него. Малый калибр и габариты бо еприпаса кал. 5,45-мм сильно усложняли создание специального патрона с оптимальными характеристиками. С одной стороны для удовлетворительной работы ПБСа нужно было уменьшить заряд (чтобы получить дозвуковую скорость пули) и увеличить массу пули (для повышения ее убойности), а с другой — было необходимо увеличить массу порохового заряда для увеличения дальности эффективной стрельбы. При этом разница в длине стволов автоматов АК74, пулеметов РПК74 и укороченных автоматов АКС74У делала практически невозможным создание «универсального» патрона, одинаково работающего во всех образцах. Кроме того, приходилось учитывать влияние степени износа малокалиберного ствола на баллистические характеристики пули. С повышением износа увеличивалась начальная скорость пули, а превышение дозвуковой скорости сводило на нет «дозвуковой» принцип глушения звука. В итоге было принято компромиссное решение — отрабатывать патрон УС только для укороченных автоматов АКС74У с последующей их доработкой под усовершенствованный прибор ПБС-4. Эта мера, в свою очередь, ограничила использование ПБС-4 только доработанными моделями автоматов и, соответственно, сузила общее распространение комплекса только до некоторых спецподразделений силовых структур — КГБ, МВД и МО СССР. Новому автомату с обозначением АКС74УБ был присвоен индекс ГРАУ 6П27. Дополнительно АКС74УБ мог комплектоваться подствольным бесшумным гранатометом БС-1М с 30-мм кумулятивно-зажигательной гранатой 7П25. Данному стрелково-гранатометному комплексу (СГК) под названием «Канарейка» был присвоен индекс ГРАУ 6С1. Метание 30-мм гранаты осуществлялось при помощи специального холостого патрона ПХС, подаваемого из 8-зарядного магазина гранатомета. Параллельно с опытами по отработке ПБС шла постоянная модернизация и патрона УС.

5,45х39: мал, да удал. Часть I

К концу 1970-х был разработан первый вариант патрона, состоящий из обыкновенной пули 7Н6 и уменьшенного заряда пороха. Патрон имел усиленную лакировку на стыке пули с гильзой и вершину пули черного цвета. Затем к патрону УС была разработана специальная пуля со свинцовым сердечником и уменьшенным радиусом оживальной части. Отличительной маркировкой новой модели патрона УС являлась окрас-ка вершинки пули фиолетовым лаком. Однако масса новой пули оказалась недостаточной для полноценной работы ПБС, и в конструкцию, кроме свинцового сердечника, был введен дополнительный утяжеленный сердечник из вольфрамо-кобальтового сплава (марки ВК8). Для улучшения обтюрации пули в канале ствола ее диаметр был увеличен с 5,65 мм до 5,67мм, из-за чего на ее оживальной части появился характерный уступ. Общая длина пули после доработки составила 24,3 мм. В качестве метательного заряда применялся пистолетный порох марки П-125 массой 0,31 г. Выпуск нескольких партий окончательного варианта патрона 7У1 был налажен в конце 1980-х гг. на Луганском станкостроительном заводе.

5,45х39: мал, да удал. Часть I

Испытательные патроны

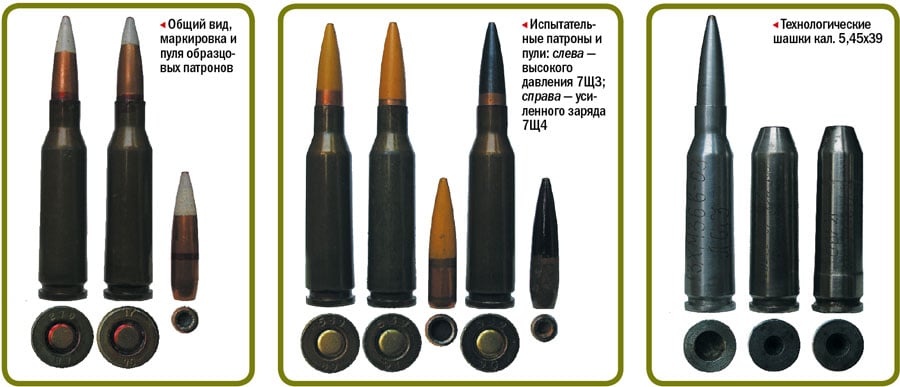

Для испытания оружия кал. 5,45- мм были разработаны патроны ВД (высокого давления) и УЗ (усиленного заряда). ВД (индекс ГРАУ 7Щ3) предназначен для проверки прочности стволов оружия в заводских условиях. Этот патрон снаряжается пулей со стальным сердечником массой 3,5 г и увеличенным до 1,52 г зарядом пороха. Пуля ВД имеет увеличенную ведущую часть из-за отсутствия конуса задней части, как у обычной ПС. Отличительная маркировка патрона ВД — окраска пули желтым цветом. Патрон с пулей УЗ предназначен для проверки прочности узлов запирания оружия. Как следует из его названия, он имеет усиленный до 1,46 г заряд пороха марки ССНф 30/3,69. Патрон, получивший индекс ГРАУ 7Щ4, снаряжается обычной пулей ПС со стальным сердечником. Отличительная маркировка патрона УЗ — пуля черного цвета.
Образцовые патроны предназначены для проведения аттестации баллистического оружия, проверки новых образцов патронов и проведения контрольных измерений во время стрельбы. Образцовые патроны изготавливаются из компонентов валовых патронов, отобранных при серийном производстве по более жестким требованиям к качеству и геометрическим параметрам. Образцовые патроны имеют отличительную маркировку в виде вершинки пули, окрашенной в белый цвет.

Советский Minimi

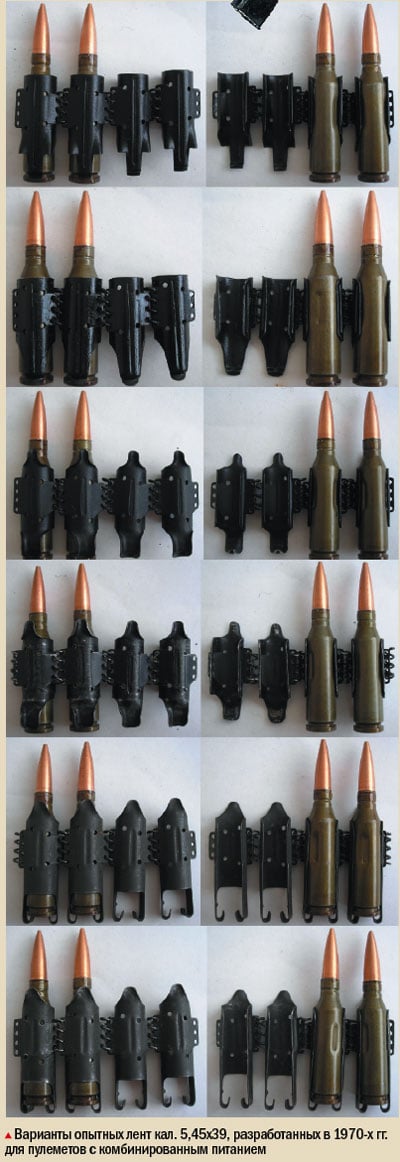

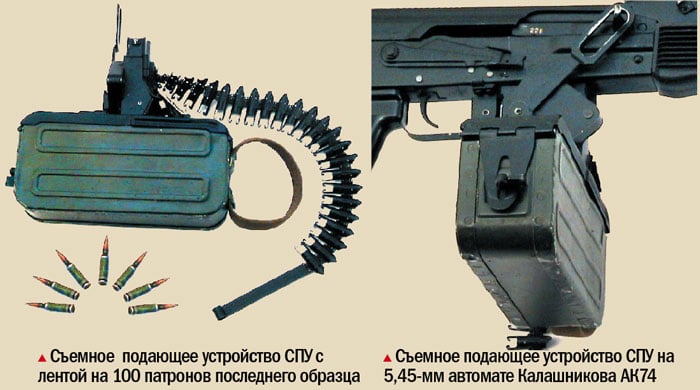

Во второй половине ХХ в. получила практическое развитие идея создания пулемета с комбинированным питанием: из ленты и магазина. Эта концепция была реализована в бельгийском пулемете FN Minimi/M249, израильском Negev и чешском Vz.52/57. В СССР подобные разработки начались осенью 1971 г. на Ижевском машиностроительном заводе. Задачей проекта под названием ПУ (пулемет с унифицированной подачей) предусматривалась разработка на базе штатного РПК-74 пулемета с ленточным питанием с дополнительной возможностью использования магазинного питания и повышение эффективности базового образца в полтора раза. В работе принимали участие известные инженеры-конструкторы: Ю.К. Александров, В.М. Калашников, М.Е. Драгунов, А.И. Нестеров. Чертежи первого опытного образца были готовы в 1973 г., а в весной 1974 г. проведены предварительные испытания первой модели опытного пулемета ПУ на полигоне «Ижмаша». В том же году опытный образец был передан на испытания в ЦНИИТОЧМАШ. Разработка получила название «Поплин». В ходе проведения последующих работ было разработано несколько моделей пулеметов с ленточно-магазинным питанием, которые проходили испытания в ЦНИИТОЧМАШЕ и на полигоне Минобороны. К опытным пулеметам были разработаны несколько вариантов металлических лент емкостью 200 патронов. Лента укладывалась в дюралевый короб, который крепился снизу к ствольной коробке. Пулемет разрабатывался под стандартные магазины от РПК-74 и АК-74, но в ходе работ по теме «Поплин» были разработаны магазины повышенной емкости — дисковый на 100 патронов (конструктор В.В. Камзолов) и барабанный МЗО (конструктор В.Н. Паранин). Последняя опытная модель пулемета была собрана в 1978 г., но вскоре тему закрыли. По заключению военных, ленточное питание наряду с повышением боевой скорострельности все же увеличивает массу и габариты пулеметов. Варианты пулеметов с комбинированным питанием имеют сложную конструкцию узла подачи и пониженную надежность из-за отличий в величинах энергии, необходимой для перезарядки при ленточном и магазинном питании. Позже на основе результатов темы «Поплин» было разработано съемное подающее устройство подачи ленты СПУ, которое позволяло использовать ленточное питание для штатных пулеметов РПК и автоматов АК. СПУ состояло из металлической ленты, коробки и механизма подачи ленты с приводом от затворной рамы. Однако эта разработка также не получила развития из-за сложности конструкции и большого объема подгонки узлов.

5,45х39: мал, да удал. Часть I

Холостые и учебные

В конце 1970-х гг. для имитации звука выстрела при стрельбе из штатного оружия кал. 5,45- мм конструкторами ЦНИИ ТОЧ МАШ В.И. Волковым и Б.А. Иогансеном был разработан холостой патрон. На стадии экспериментов отрабатывался холостой патрон с удлиненным дульцем, обжатым звездой. Однако впоследствии предпочтение было отдано патронам с обычной гильзой и пластмассовой пустотелой пулей белого цвета. Этот патрон был принят на вооружение под индексом ГРАУ 7Х3. Холостой патрон используется вместе со специальной дульной втулкой, которая обеспечивает необходимый уровень давления пороховых газов при выстреле и гарантированное разрушение пластиковой «пули». До 1980-х гг. на стык дульца гильзы и пули холостых патронов наносили лак-герметизатор фиолетового цвета, позже стали применять красный лак.
В1970-х гг. для обучения правилам обращения с оружием был разработан 5,45-мм учебный патрон (индекс ГРАУ 7Х4). Этот боеприпас, разработанный конструктором ЦНИИТОЧМАШ В.И. Волковым, состоит из штатной гильзы с охолощенным капсюлем и обычной пули ПС. Учебный боеприпас имеет усиленную фиксацию пули в дульце гильзы и четыре продольные канавки на корпусе гильзы. Лак-герметизатор и отличительная цветовая маркировка на учебный патрон не наносились.
В советский период номенклатура патронов кал. 5,45-мм была гораздо более скромной по сравнению с 7,62-мм патроном обр. 43 года. В этом калибре отсутствовали патроны с зажигательными и бронебойно-зажигательными пулями. Это было связано с малым внутренним объемом пули, не позволяющим разместить «габаритные» элементы зажигательных систем и сколь-нибудь эффективное количество инициирующих составов.

5,45х39: мал, да удал. Часть I

5,6х45 «Биатлон»
Отдельным ярким эпизодом в отечественной истории малокалиберных промежуточных боеприпасов промелькнул 5,6-мм спортивный патрон «Биатлон». С середины 1960-х гг. параллельно с отработкой 5,45-мм автоматного патрона в СССР начались работы по созданию спортивного малокалиберного боеприпаса и спортивной винтовки. Как и в случае 5,45-мм автоматного патрона, в качестве базы для разработки перспективного спортивного боеприпаса использовалась гильза 7,62-мм автоматного патрона «обр. 43 года». Но, в отличие от военных боеприпасов, гильза спортивного патрона сразу изготавливалась из латуни, что является нормой для спортивных патронов. В результате получился достаточно мощный боеприпас с гильзой длиной 45 мм, позволяющей разместить достаточно большой пороховой заряд, и пулей длиной 25,0 мм и массой 4,93 г. Капсюль имел усиленную фиксацию с помощью тройного точечного кернения. Под новый патрон ижевские конструкторы Анисимов и Суслопаров разработали первую в мире «биатлонную» винтовку БИ-5 с быстрой перезарядкой и малым импульсом отдачи. Выпуск новых патронов производился небольшими опытными партиями в конце 1960-х – начале 1970-х гг. Мелкосерийное производство винтовок БИ-5 было налажено в 1973-1975 гг. в опытном цехе Ижмаша. Первое время патрон и винтовка проходили «обкатку» на внутрисоюзных соревнованиях по биатлону, а в 1976-м, во время Зимних Олимпийских игр в г. Инсбруке в Австрии, состоялась мировая премьера. Результат превзошел все ожидания: все золото досталось советской сборной. Н. Круглов стал олимпийским чемпионом в гонке на 20 км, а сборная команда СССР — олимпийским чемпионом в эстафете. Новый советский патрон произвел настоящий фурор, т.к. в то время даже штатный автоматный 5,45-мм боеприпас был для Европы тайной за семью печатями, а что уж тут говорить об узкоспециализированном спортивном. Через год мир биатлона простился с мощными патронами: в 1977 г. на Конгрессе Международной федерации пятиборья и биатлона были приняты новые правила, согласно которым с 1978 г. стандартным патроном для биатлона стал .22 «лонг райфл», а расстояние до мишени сократилось до 50 м.
Прощание советских биатлонистов с перспективной винтовкой состоялось в 1977 г. в норвежском городе Вингроме. Главным героем спринтерской гонки стал выдающийся советский биатлонист Александр Иванович Тихонов. Не допустив ни единого промаха, оставив далеко позади всех конкурентов, на заключительном этапе гонки спортсмен снял с плеча винтовку, поднял ее над головой и так преодолел последние 300-400 метров дистанции. На финише он демонстративно швырнул свое оружие в снег, чтобы больше никогда не брать его в руки. По воспоминаниям очевидцев, присутствующий на этих соревнованиях король Норвегии едва сдержал слезы — настолько пронзительной была сцена. Так Тихонов завоевал свою последнюю, 11-ю, золотую медаль, и так закончилась карьера отечественного спортивного патрона 5,6х45 «Биатлон». В следующем году в австрийском Хохфильцене прошел Чемпионат мира, но уже по новым правилам и с новыми патронами. Наша сборная вернулась оттуда без единой награды.

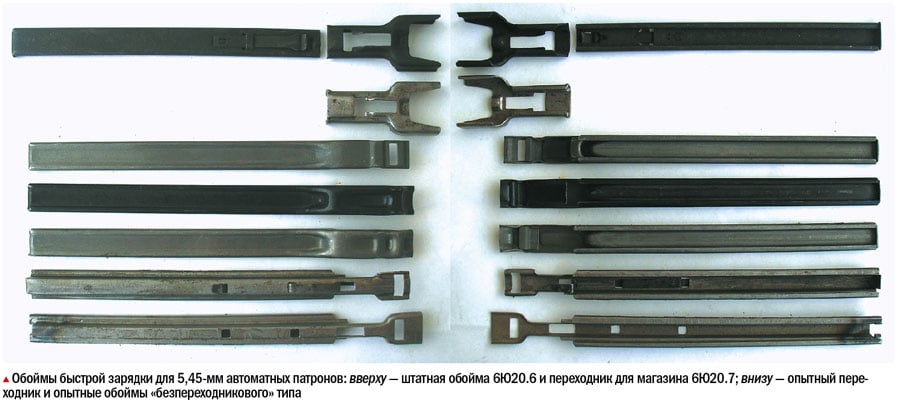

Для облегчения снаряжения магазинов патронами на вооружение были приняты специальные обоймы быстрой зарядки (индекс 6Ю20. 6) на 15 патронов. Предполагалось, что в условиях, приближенных к боевым, военнослужащий сможет иметь запасной боекомплект, предварительно снаряженный в обоймы для быстрого снаряжения магазинов во время боя. Фиксация обоймы на горловине магазина осуществляется с помощью специального переходника-адаптера Y-образной формы (Индекс 6Ю20.7). При разработке обоймы были испытаны и другие варианты, как с переходником, так и без него.



5,45х39: мал, да удал. Часть I

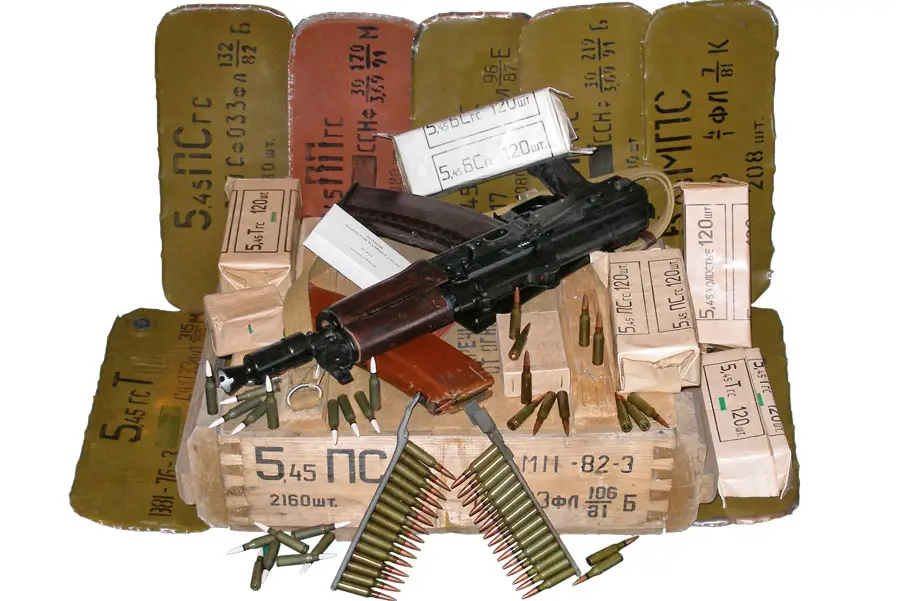

Тара и маркировка

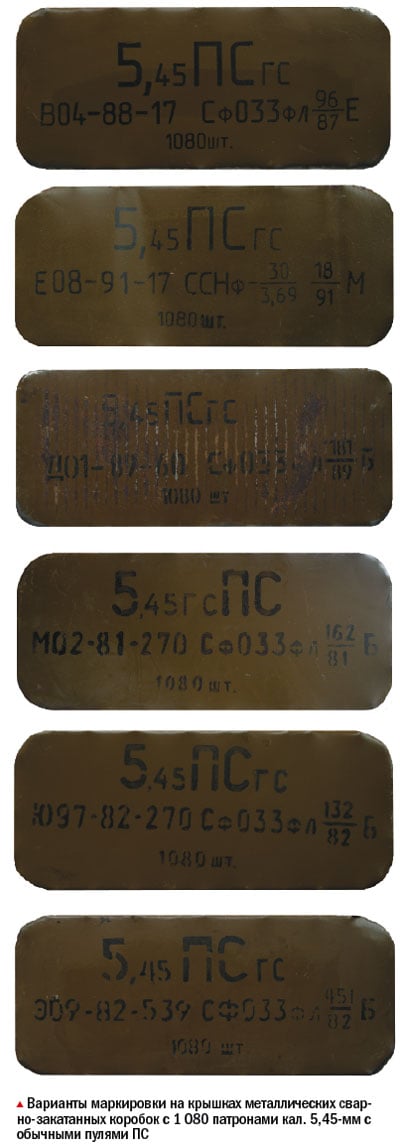

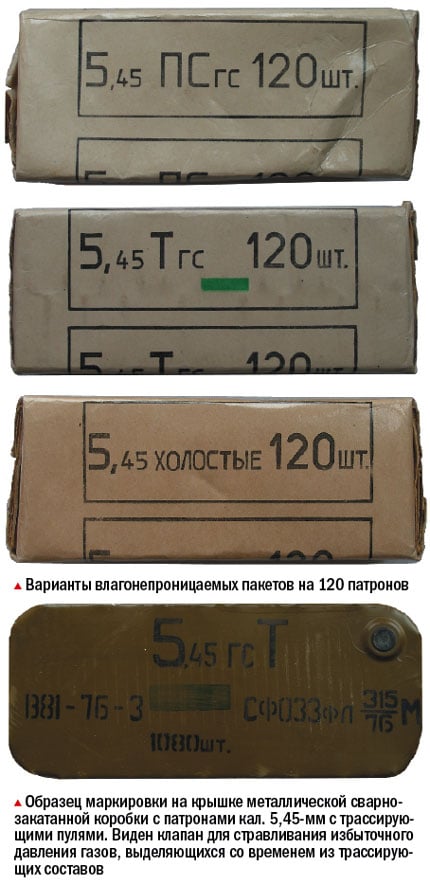

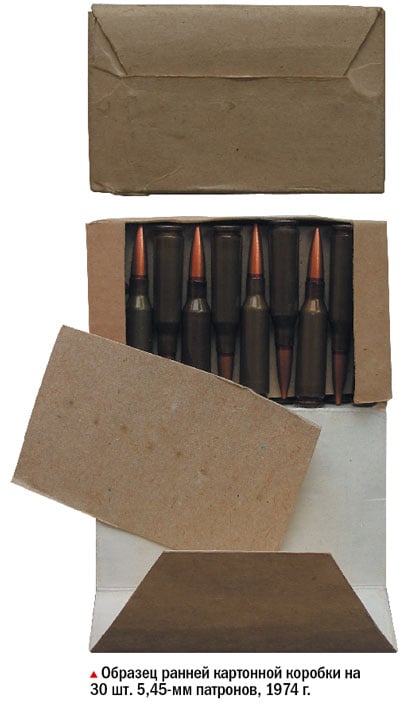

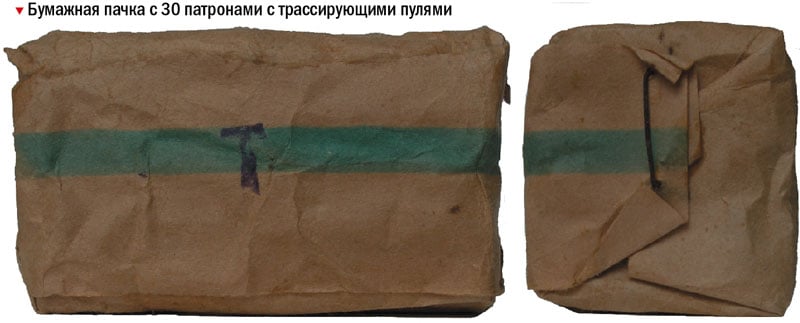

Емкость упаковки 5,45-мм патронов была кратной емкости стандартного автоматного магазина на 30 патронов. Первоначально патроны упаковывались в картонные коробки на 30 патронов, но в середине 70-х было принято решение перейти на упрощенную бумажную обертку, скрепленную двумя скобами. В металлическую сварно-закатанную коробку укладывались 36 бумажных пакетов с общим количеством 1 080 патронов. Две металлических коробки помещались в стандартный деревянный ящик на 2 160 боеприпасов. На крышку ящика наносился трафарет с указанием основных данных боеприпаса. Параллельно с упаковкой патронов в бумажных обертках в металлические коробки практиковалась упаковка 4 бумажных пачек по 30 патронов во влагонепроницаемые пакеты на 120 патронов и укладка этих пакетов в деревянный ящик без металлических коробок. При такой упаковке в деревянном ящике также размещалось 2 160 патронов. Отличительной особенностью боеприпасов, предназначенных для укупорки во влагонепроницаемые пакеты, являлось защитное оксидированное покрытие капсюля черным цветом, которое как обязательное было отменено в 1988 г. Для патронов со специальными пулями характерно нанесение соответствующих цветовых полос поверх трафаретных надписей на всех видах тары: бумажных обертках, металлических коробках и деревянных ящиках. Для патронов с трассирующими пулями принята цветовая маркировка в виде зеленой полосы, а для патронов с уменьшенной скоростью пули — в виде черно-зеленой полосы. Необычной особенностью, не нашедшей пока документального объяснения, является система условных обозначений на укупорке 5,45- мм боевых патронов выпуска до 1982 г., которая отличалась от стандартной схемы, принятой для стрелковых боеприпасов Советской Армии. Согласно «традиционной» системе условных обозначений, на укупорку с патронами должны последовательно наноситься калибр патрона, тип его пули (ПС, Т или УС) и затем — тип используемой гильзы (ГЖ — биметаллическая, ГС — стальная лакированная). По каким-то причинам до 1982 г. на всех типах тары 5,45-мм патронов после обозначения калибра наносилось обозначение типа гильзы и только после него — обозначение типа пули, например — 5,45гсПС вместо 5,45ПСгс.

5,45х39: мал, да удал. Часть I

Легенда о «центре тяжести»
Стоит отметить, что непривычно маленький патрон был воспринят неоднозначно оружейными специалистами и военными. «Дедушка советских автоматов» М.Т. Калашников был категорически против нового боеприпаса, аргументируя это тем, что для маленькой и длинной пули, или «пуансона», как окрестил ее Михаил Тимофеевич на одном из министерских совещаний, не у
дастся отработать живучесть ствола. И действительно, первоначально стволы опытных автоматов выдерживали около 2 000 выстрелов, в то время как военные требовали не менее 10 000.
5,45х39: мал, да удал. Часть I
Потребовались усилия отдельного института НИИ-13 и специалистов оружейного производства в Коврове и Ижевске, чтобы решить эту проблему и достичь стандартного ресурса стволов в 12 000 выстрелов. Характерной особенностью 5,45-мм боеприпаса является резкая потеря устойчивости пули при попадании в препятствие. На интернет-ресурсе YouTube выложен любопытный ролик, в котором американцы почти в упор пытаются расстрелять под углом экран телевизора из АК-74, но пули рикошетируют от его поверхности и не могут его разбить. Это свойство пули — резко менять траекторию полета при встрече с препятствием — породило в народе (и даже в армейской среде) устойчивую легенду о «пуле со смещенным центром тяжести». На самом деле центр тяжести пули, конечно же, лежит на ее продольной оси симметрии (ближе к донной части) и никуда «не смещается». Просто совокупность таких показателей, как длина и масса пули, положение ее центра тяжести, соотношение моментов инерции и шаг нарезов ствола, подобраны так, что пуля во время полета находится на пределе гироскопической устойчивости. При попадании в преграду действие двух сил — силы тяжести и силы сопротивления среде — создают опрокидывающий момент, при котором легкие малокалиберные пули теряют устойчивость и разворачиваются. Это свойство пули причиняет известные неудобства при стрельбе «по телевизору», но приводит к серьезным ранениям при попадании в живые цели.



Магазины

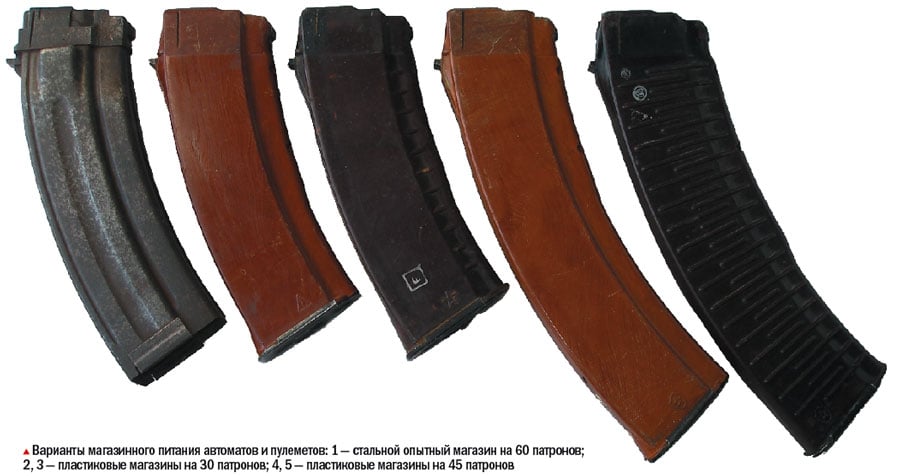

Питание автомата АК-74 осуществлялось из коробчатого секторного магазина (индекс 6Л23) емкостью 30 патронов, изготовленного из стекловолокнита марки АГ-4В оранжевого цвета. Для ручных пулеметов РПК-74 были разработаны коробчатые секторные магазины повышенной емкости на 45 патронов (индекс 6Л18), которые также производились из стекловолокнита АГ-4В. С 1980-х гг. магазины на 30 патронов и новые улучшенные магазины на 45 патронов (индекс 6Л26) стали производиться из стеклонаполненного полиамида ПА-6 темно-фиолетового цвета, получившие в армейской среде прозвище «слива». Начиная с 1970- х гг., с разной степенью интенсивности проводились опытные работы над еще большим повышением емкости патронных магазинов. Отрабатывались варианты создания стальных 60-зарядных магазинов с 4-рядным расположением патронов с последующей перестройкой патронов у горловины в стандартную 2-рядную подачу. Однако практическая реализация этих работ состоялась только к 2000 г., когда на вооружение силовых структур Российской Федерации был принят магазин повышенной емкости (Патент РФ № 2158890) из пластика черного цвета.

5,45х39: мал, да удал. Часть I

Статья опубликована в журнале "Мир увлечений: Охота&Оружие" в № 2 за 2012 год.
